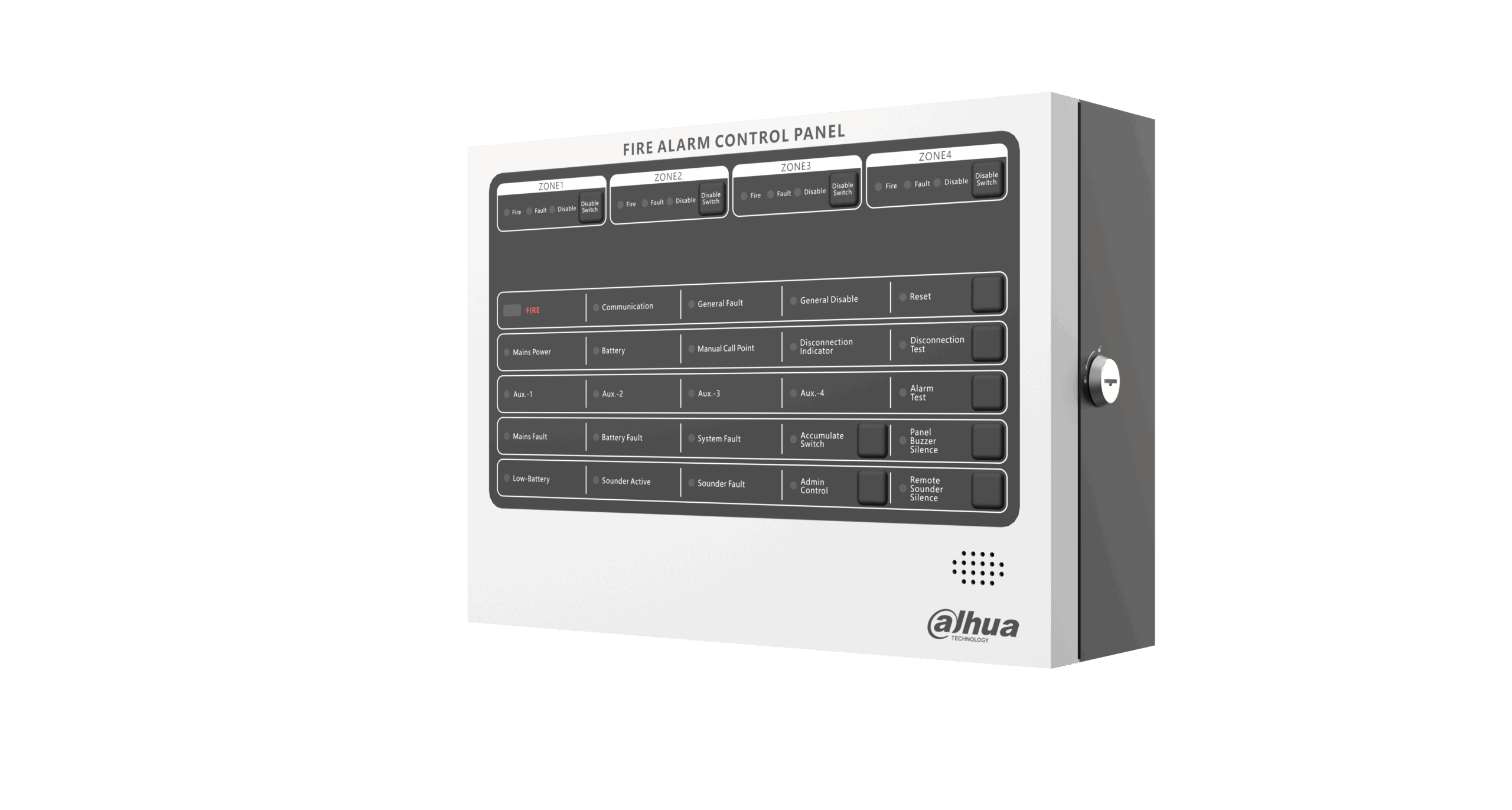

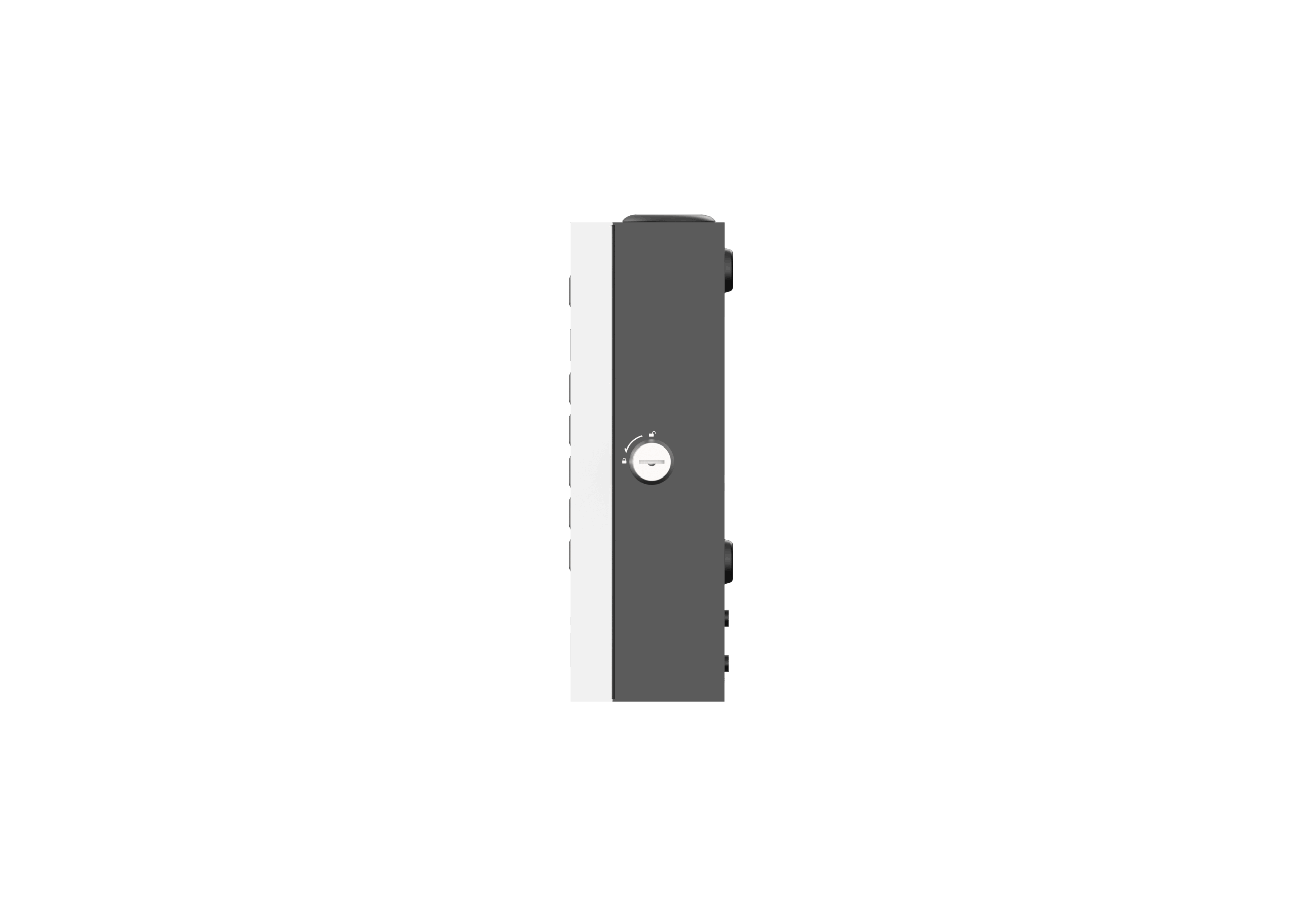

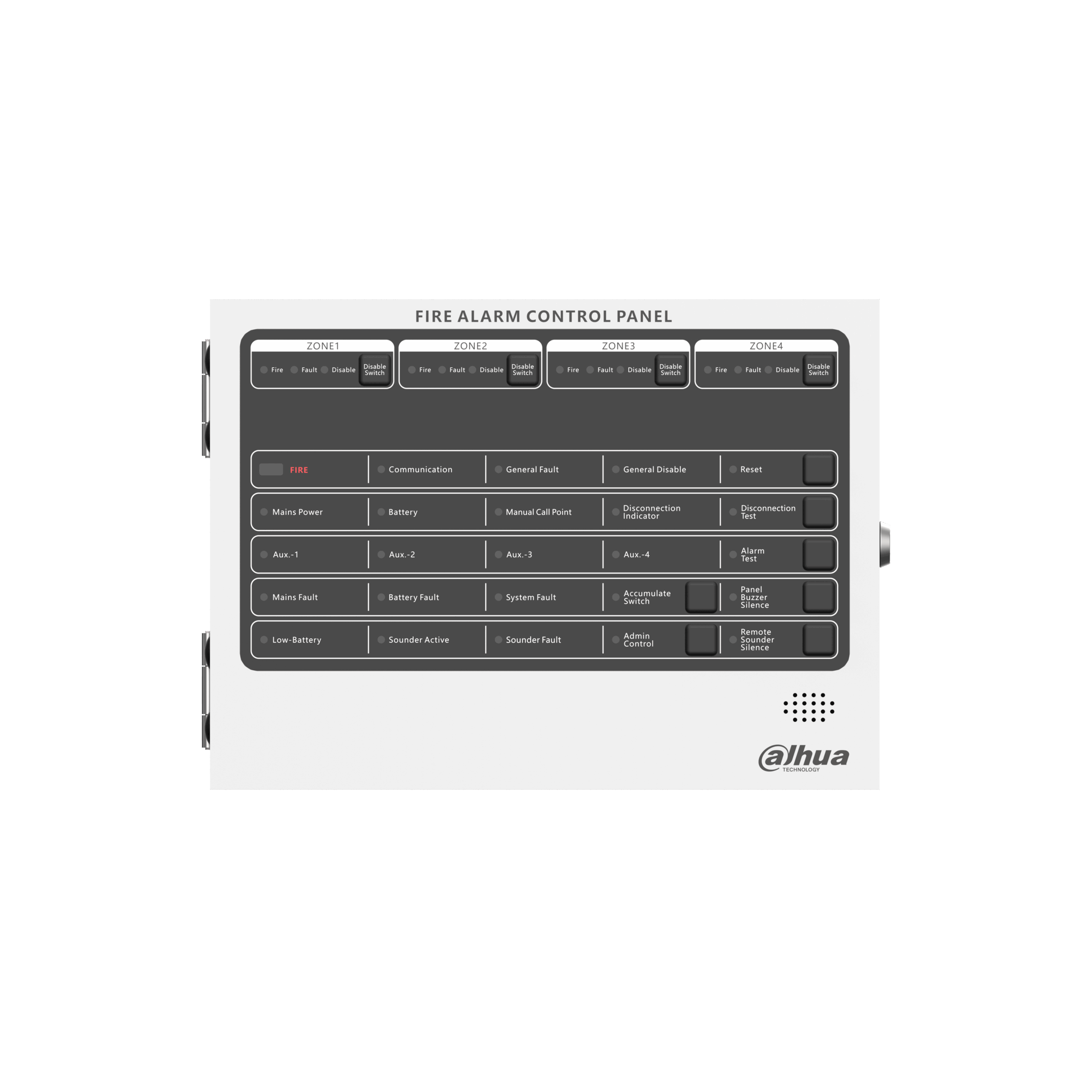

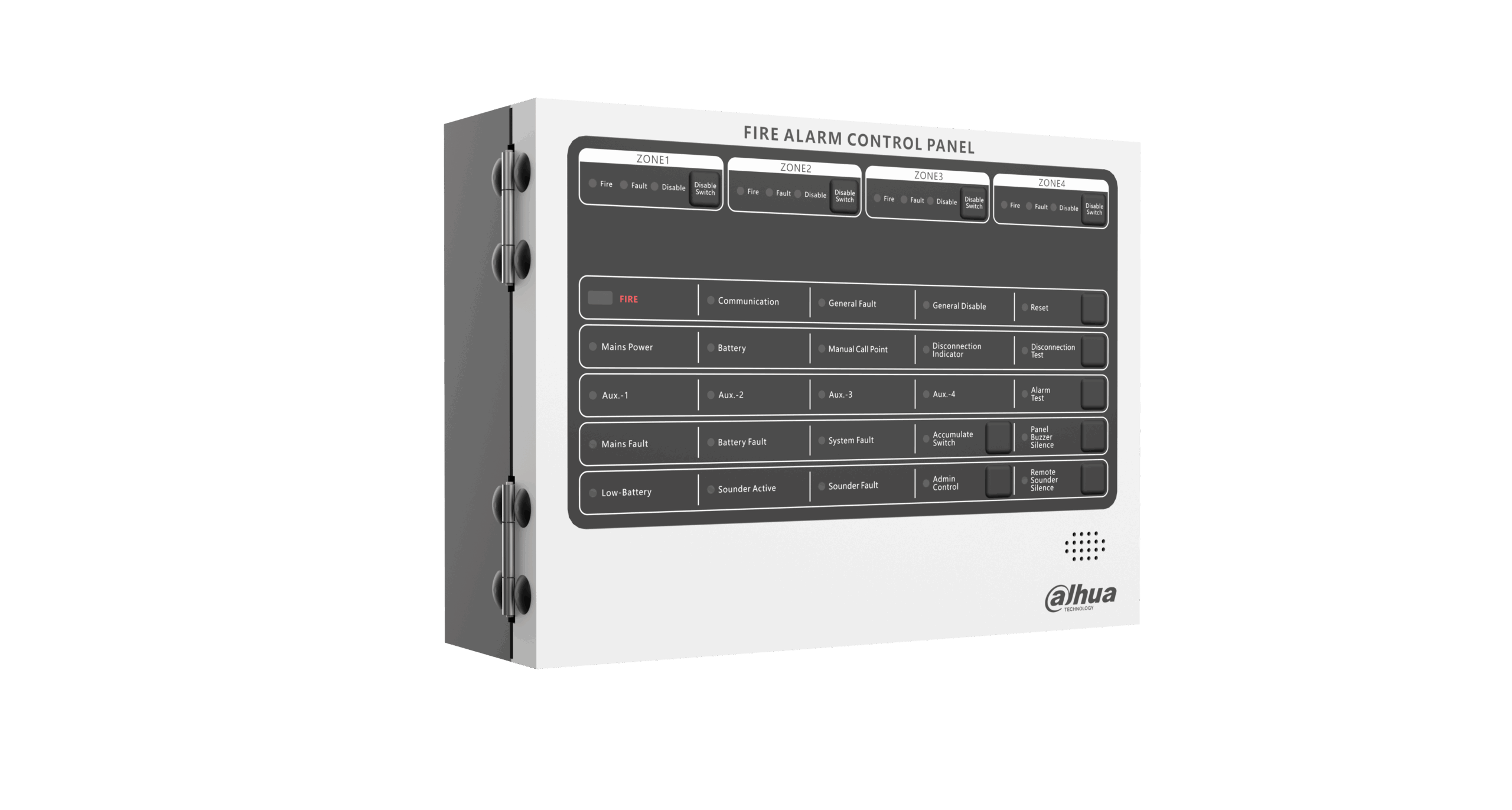

Dahua DHI-HY-C102-4 — это конвенциональная пожарная контрольная панель на 4 зоны, предназначенная для построения систем пожарной сигнализации на небольших и средних объектах. Панель является центральным устройством системы: к ней подключаются дымовые извещатели, тепловые извещатели, ручные пожарные извещатели, звуковые оповещатели, светозвуковые устройства и другие элементы пожарной сигнализации.
Модель поддерживает до 32 извещателей на каждую зону, что позволяет организовать пожарную сигнализацию по отдельным помещениям, этажам или участкам объекта. Всего панель может обслуживать до 128 извещателей при полной загрузке всех 4 зон. По данным Dahua, модель имеет 4 зоны, ёмкость 32 извещателя на зону, питание AC 90–240 В / 50–60 Гц и резервное питание от двух свинцово-кислотных аккумуляторов 12 В / 2.5 А·ч.
Панель DHI-HY-C102-4 предназначена для совместной работы с конвенциональными дымовыми и тепловыми извещателями, ручными пожарными извещателями, сиренами и пожарными звонками. При получении сигнала тревоги от извещателя или ручного извещателя панель выдаёт световую и звуковую индикацию, формирует сигнал пожарной тревоги и может запускать внешние устройства оповещения. В официальном описании Dahua также указаны встроенный Ethernet-интерфейс для связи с IoT-платформой, RS-485 для интеграции и возможность записи/экспорта истории событий по пожарной тревоге, неисправностям и операциям.
Устройство соответствует стандартам EN54-2 и EN54-4, что важно для пожарных систем. Панель имеет настенное исполнение, степень защиты IP30 и рассчитана на работу при температуре от −10°C до +50°C.
Основные особенности
- Конвенциональная пожарная контрольная панель
- 4 зоны пожарной сигнализации
- До 32 извещателей на каждую зону
- Поддержка дымовых, тепловых и ручных пожарных извещателей
- Подключение звуковых и светозвуковых оповещателей
- Встроенная звуковая и световая индикация тревоги и неисправности
- Выход для пожарного звонка / оповещателя
- Основное питание от сети AC 90–240 В
- Резервное питание от 2 аккумуляторов 12 В / 2.5 А·ч
- Встроенный Ethernet-интерфейс для подключения к платформе
- Интерфейс RS-485 для интеграции и связи с другими устройствами
- Запись и экспорт истории событий
- Настенный монтаж
- Соответствие стандартам EN54-2 и EN54-4
- Подходит для офисов, магазинов, складов, школ, гостиниц и небольших коммерческих объектов
Назначение
DHI-HY-C102-4 применяется для организации системы пожарной сигнализации на объектах, где требуется разделение помещений на зоны. Каждая зона может использоваться для отдельного этажа, помещения, склада, торгового зала, коридора или технической зоны.
Панель подходит для установки в:
- офисах;
- магазинах;
- складах;
- школах и учебных помещениях;
- гостиницах;
- жилых комплексах;
- небольших производственных помещениях;
- коммерческих зданиях;
- объектах с конвенциональной пожарной сигнализацией.
Принцип работы
К панели подключаются пожарные извещатели и ручные кнопки вызова тревоги. Если один из извещателей обнаруживает признаки пожара или пользователь нажимает ручной извещатель, панель получает сигнал и активирует режим тревоги.
После этого устройство включает звуковую и световую индикацию, показывает зону сработки, активирует выходы пожарной тревоги и может запустить внешние оповещатели. Это помогает быстро определить, в какой зоне произошло срабатывание, и принять меры.
Технические характеристики
Модель: DHI-HY-C102-4
Тип устройства: конвенциональная пожарная контрольная панель
Количество зон: 4
Ёмкость зоны: до 32 извещателей на зону
Общее количество извещателей: до 128
Основное питание: AC 90–240 В, 50/60 Гц
Резервное питание: 2 свинцово-кислотных аккумулятора 12 В / 2.5 А·ч
Выходной ток: 2 А
Выход пожарного звонка: DC 28 В / 500 мА
Звуковая индикация неисправности: 50 дБ
Звуковая индикация тревоги: 60 дБ
Интерфейсы: Ethernet, RS-485
История событий: поддерживается запись и экспорт событий
Монтаж: настенный
Степень защиты: IP30
Рабочая температура: от −10°C до +50°C
Рабочая влажность: до 95% RH, без конденсации
Размеры: 310 × 73 × 227 мм
Вес: 3.5 кг
Вес с аккумуляторами: около 5 кг
Стандарты: EN54-2, EN54-4
Совместимое оборудование
Панель может использоваться с конвенциональными устройствами пожарной сигнализации Dahua, включая:
- дымовые пожарные извещатели;
- тепловые пожарные извещатели;
- ручные пожарные извещатели;
- звуковые оповещатели;
- светозвуковые оповещатели;
- пожарные звонки;
- модули и другие устройства конвенциональной системы.
