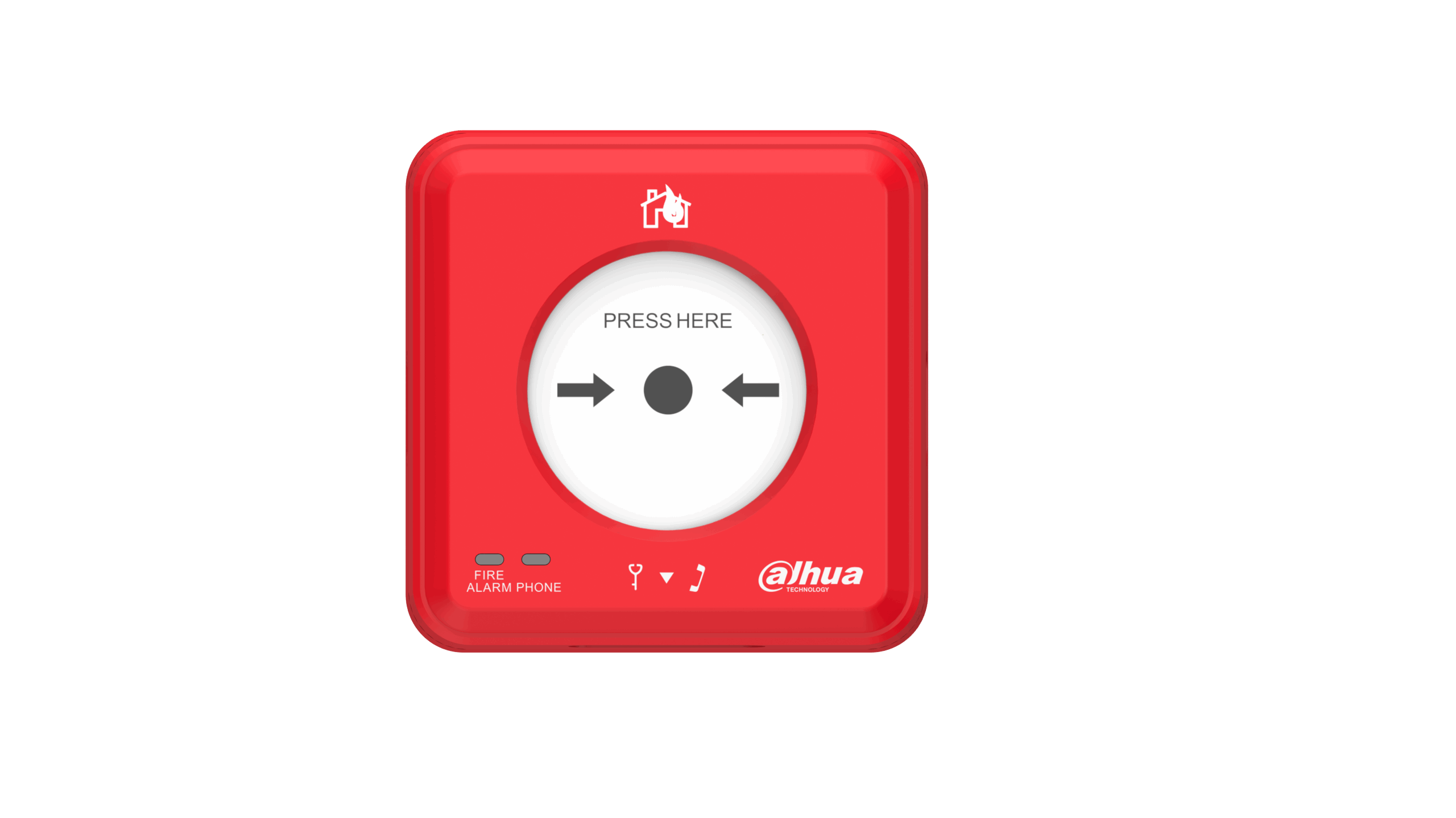

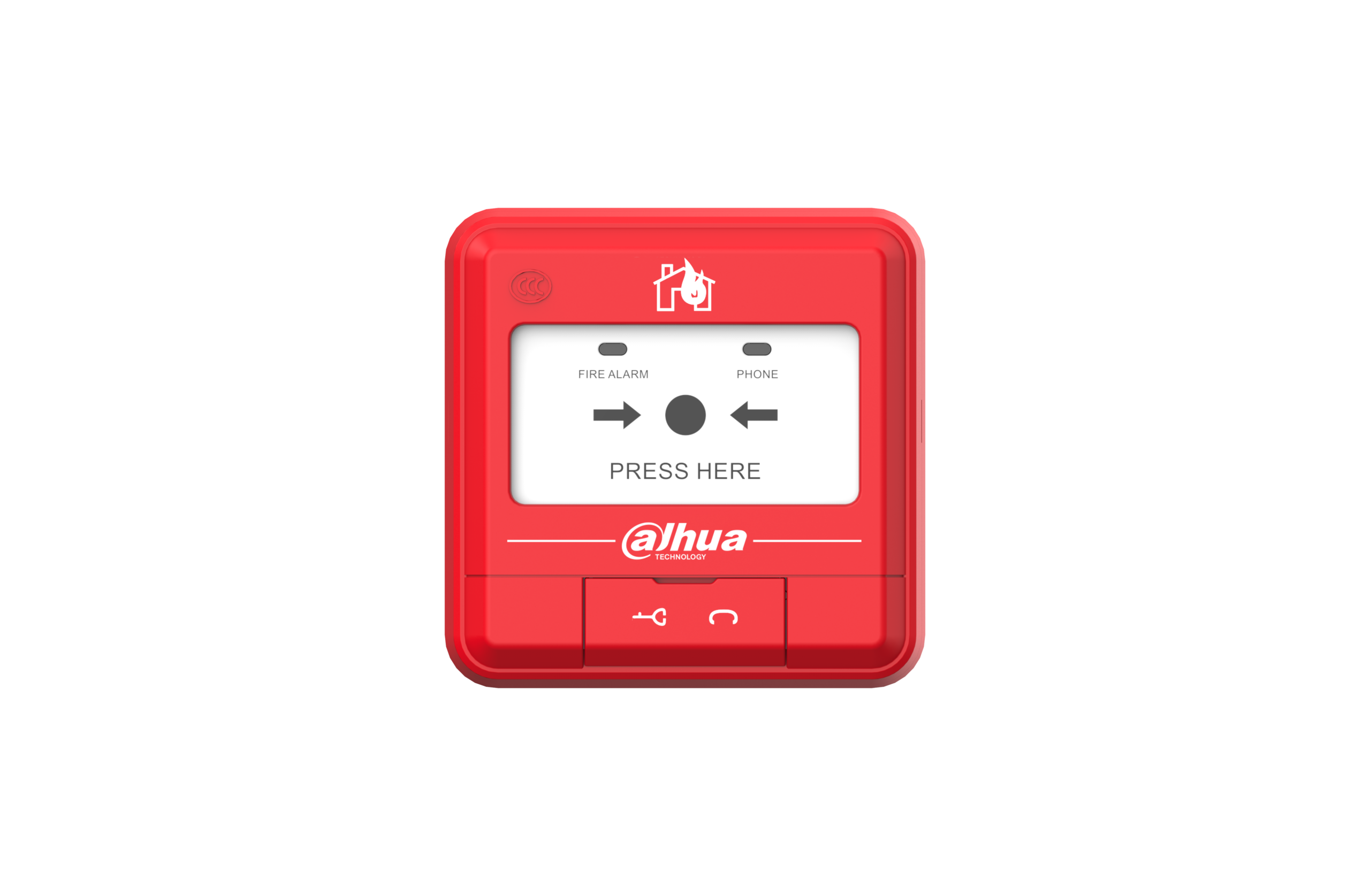

HY-C122 — настенный ручной извещатель для систем конвенциональной пожарной сигнализации. При нажатии кнопки формирует сигнал «Пожар» на приёмо-контрольный прибор. Конструкция рассчитана на простую установку в общественных зданиях, бизнес-центрах, ТЦ, отелях, складских и производственных помещениях.
Особенности и преимущества
-
Неадресный тип — не требует программирования адреса, быстрая замена и обслуживание.
-
Двухпроводное подключение без полярности — упрощённый монтаж, снижение ошибок при разводке.
-
Надёжные клеммы и контактная группа — устойчивость к коррозии, фиксирующиеся винты.
-
Световая индикация срабатывания — визуальное подтверждение для персонала.
-
Компактный корпус — аккуратный внешний вид, удобство размещения на путях эвакуации.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип устройства | Конвенциональный ручной извещатель |
| Рабочее напряжение | 16–28 В DC |
| Ток, дежурный / тревога | ≤ 200 мкА / ≤ 260 мкА |
| Индикация | Светодиодная (срабатывание) |
| Подключение | 2-проводная линия, без полярности |
| Габариты (с основанием) | 90 × 90 × 34 мм |
| Масса (с основанием) | ≈ 94 г |
| Цвет корпуса | Красный |
| Условия эксплуатации | –10…+55 °C, влажность ≤ 95 % без конденсации |
| Установка | Настенный монтаж |
Применение и монтаж
-
Размещается вдоль путей эвакуации и у выходов на высоте, предусмотренной нормами.
-
Подключается к зоне ППКП с оконечным резистором (EOL) согласно проекту.
-
После подключения выполните тест: нажатие должно вызвать индикацию на приборе и звуковое/световое оповещение по логике системы.
Комплект поставки
-
Ручной извещатель DHI-HY-C122 (с монтажным основанием)
-
Крепёж
-
Руководство пользователя
