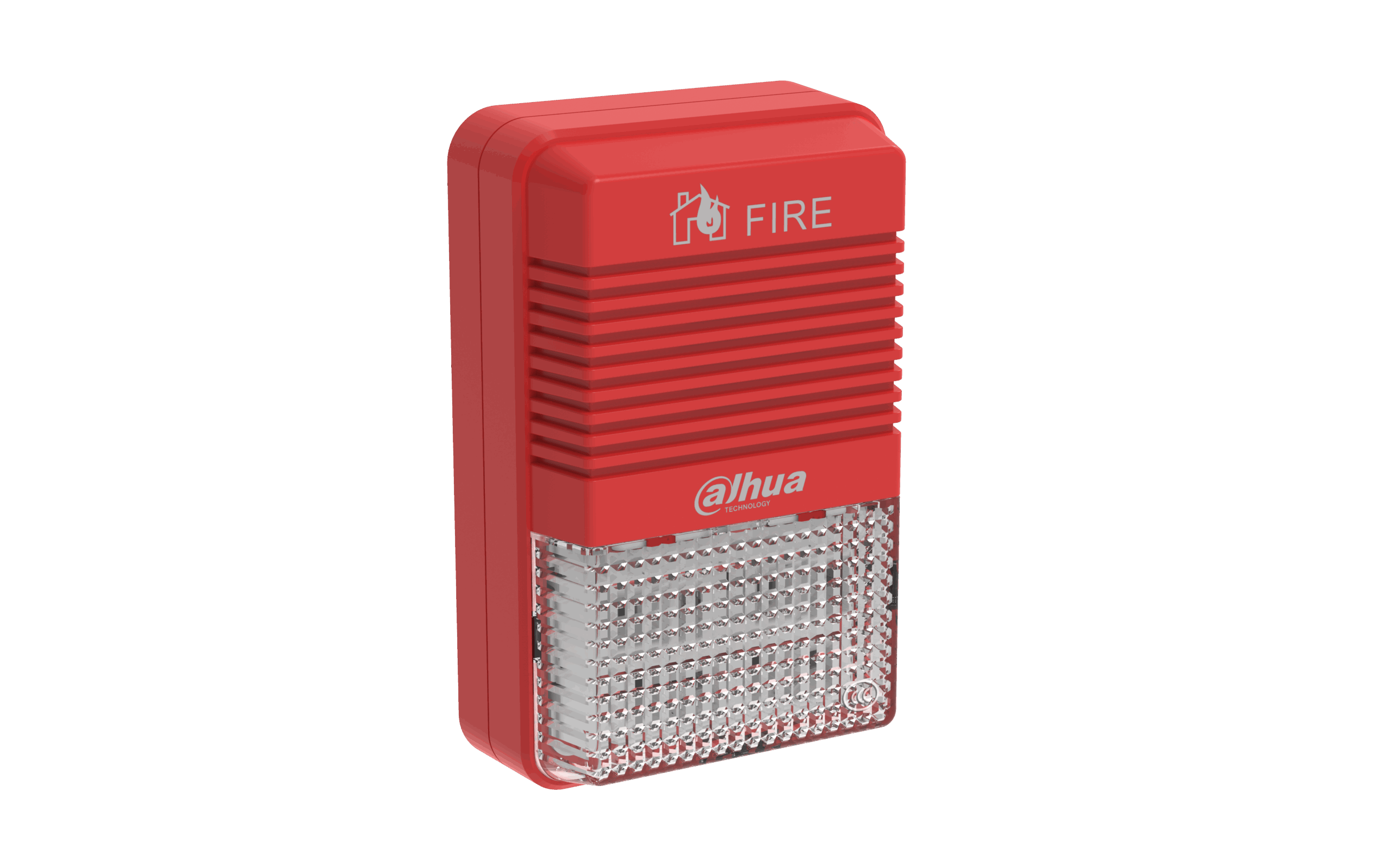

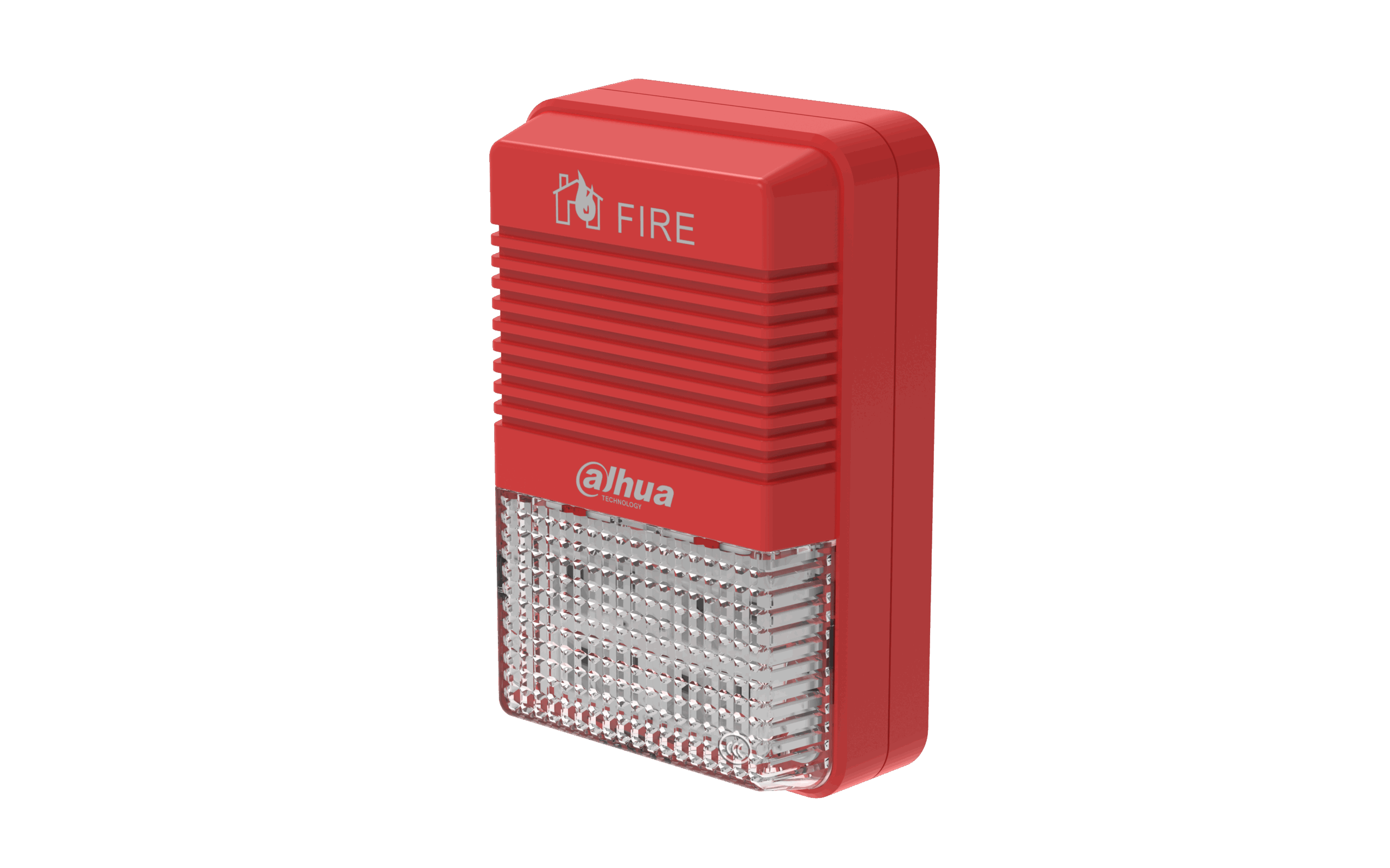

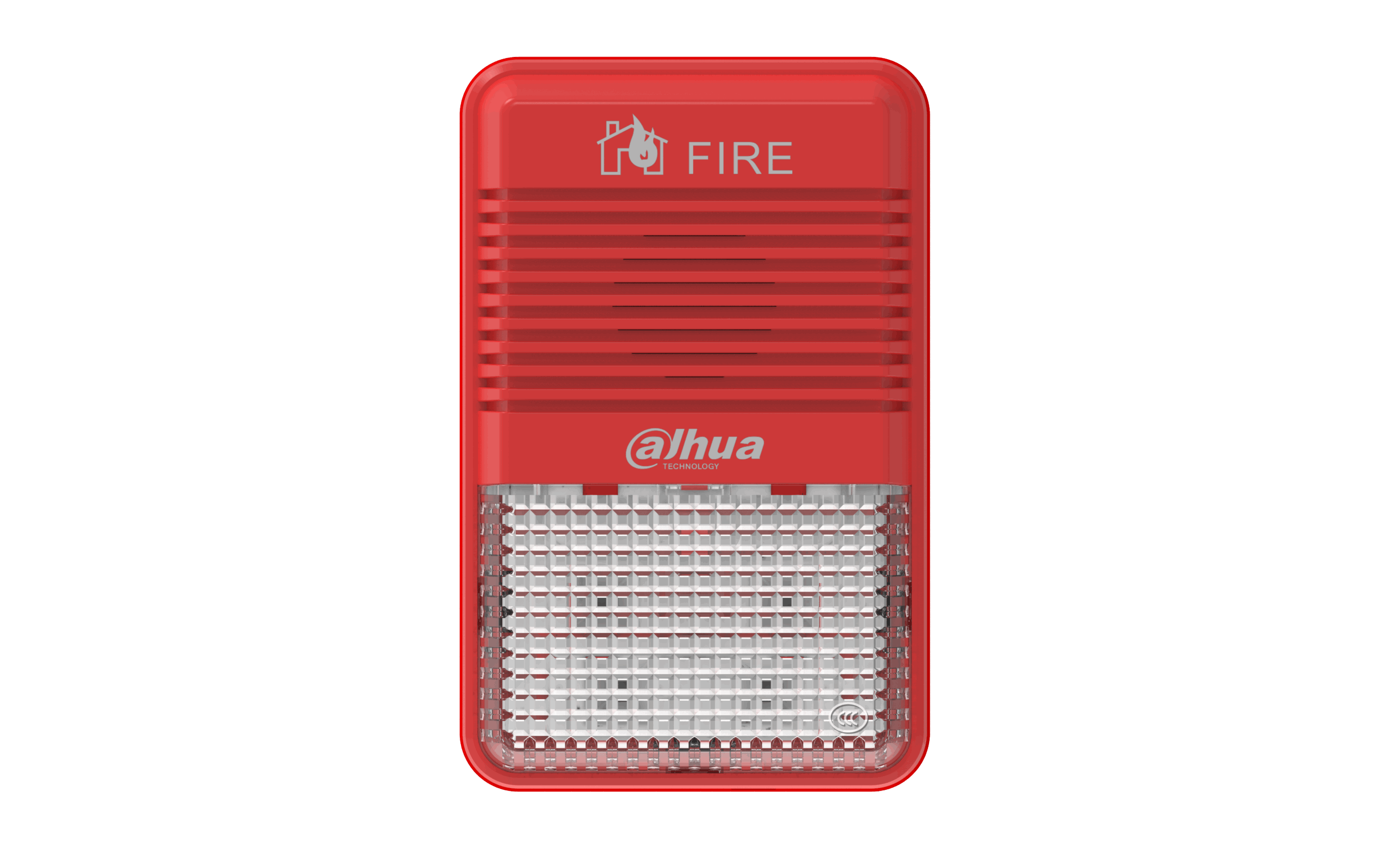

DHI-HY-1500-CTXF — адресный оповещатель с ярким стробом и мощной сиреной для эвакуационного оповещения. Работает в адресной двухпроводной линии без полярности, обеспечивает точную локализацию по адресу, минимальную нагрузку на шлейф и стабильную работу на объектах любого типа: жилых, коммерческих, промышленных.
Особенности и преимущества
-
Адресность: уникальный адрес оповещателя (быстрая локализация зоны тревоги).
-
Двухпроводная шина без полярности: быстрый, устойчивый к ошибкам монтаж.
-
Громкий и заметный сигнал: звуковое давление 75–115 дБА на 3 м + яркий строб.
-
Низкое энергопотребление: сверхмалый ток в дежурном режиме, экономия ресурса линии.
-
Микропроцессорное управление: стабильная связь с панелью, самодиагностика.
-
Plug-in конструкция: удобное соединение с монтажным основанием.
-
Соответствие нормам: акустика EN54-3, световое оповещение EN54-23.
Технические характеристики
| Параметр | Значение |
|---|---|
| Назначение | Адресный строб-звуковой оповещатель |
| Напряжение работы | 24 В DC (допуск 16–28 В) |
| Ток, дежурный / макс. рабочий | ≤ 120 мкА / ≤ 7 мА |
| Метод/диапазон адресации | Электронный энкодер / 1–254 |
| Проводка | 2-проводная линия, без полярности |
| Звуковое давление | 75–115 дБА @ 3 м (A) |
| Модуляция звука / цикл | Модулированный тон, цикл 4–5 с |
| Частота вспышек строба | 1,5–2,0 Гц |
| Дальность связи по шлейфу | До 1500 м (при корректном кабеле/топологии) |
| Температура эксплуатации | –10…+55 °C |
| Влажность | ≤ 95 % без конденсации |
| Цвет | Красный корпус, матовый (молочный) рассеиватель |
| Габариты / масса (с базой) | 125 × 80 × 40 мм / ≈ 118 г |
| Нормативы | EN54-3, EN54-23 |
Индикация и режимы
-
Строб: частые яркие вспышки при тревоге, хорошо заметны в зашумлённых зонах.
-
Сирена: регулируемая громкость; модулированный сигнал для лучшей слышимости.
-
Статусы: нормальный режим/опрос линии, тревога, неисправность (через панель).
Применение и монтаж
-
Размещение на путях эвакуации, в холлах, коридорах, на этажах, в зонах общего пользования, на складах и производстве.
-
Подключение к адресной шине двумя проводами (полярность не важна); адрес задаётся энкодером, регистрация — через панель.
-
При необходимости несколько оповещателей синхронизируются панелью (поведение зависит от панели).
-
Рекомендуемая высота установки — согласно проекту и требованиям по видимости строба/слышимости сирены.
Комплект поставки
-
Адресный строб-звуковой оповещатель DHI-HY-1500-CTXF
-
Монтажное основание и крепёж (по комплектности)
-
Руководство пользователя
