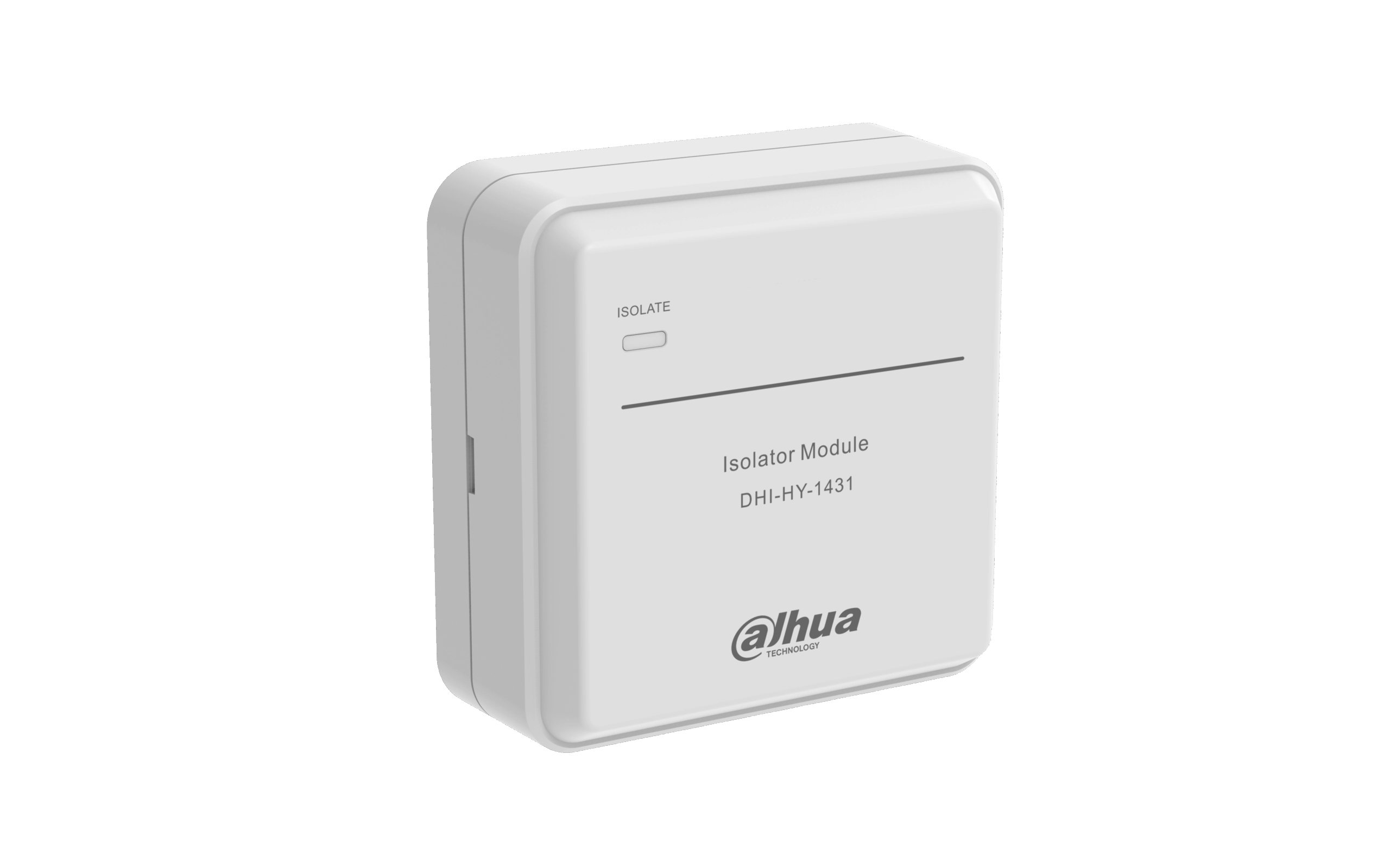

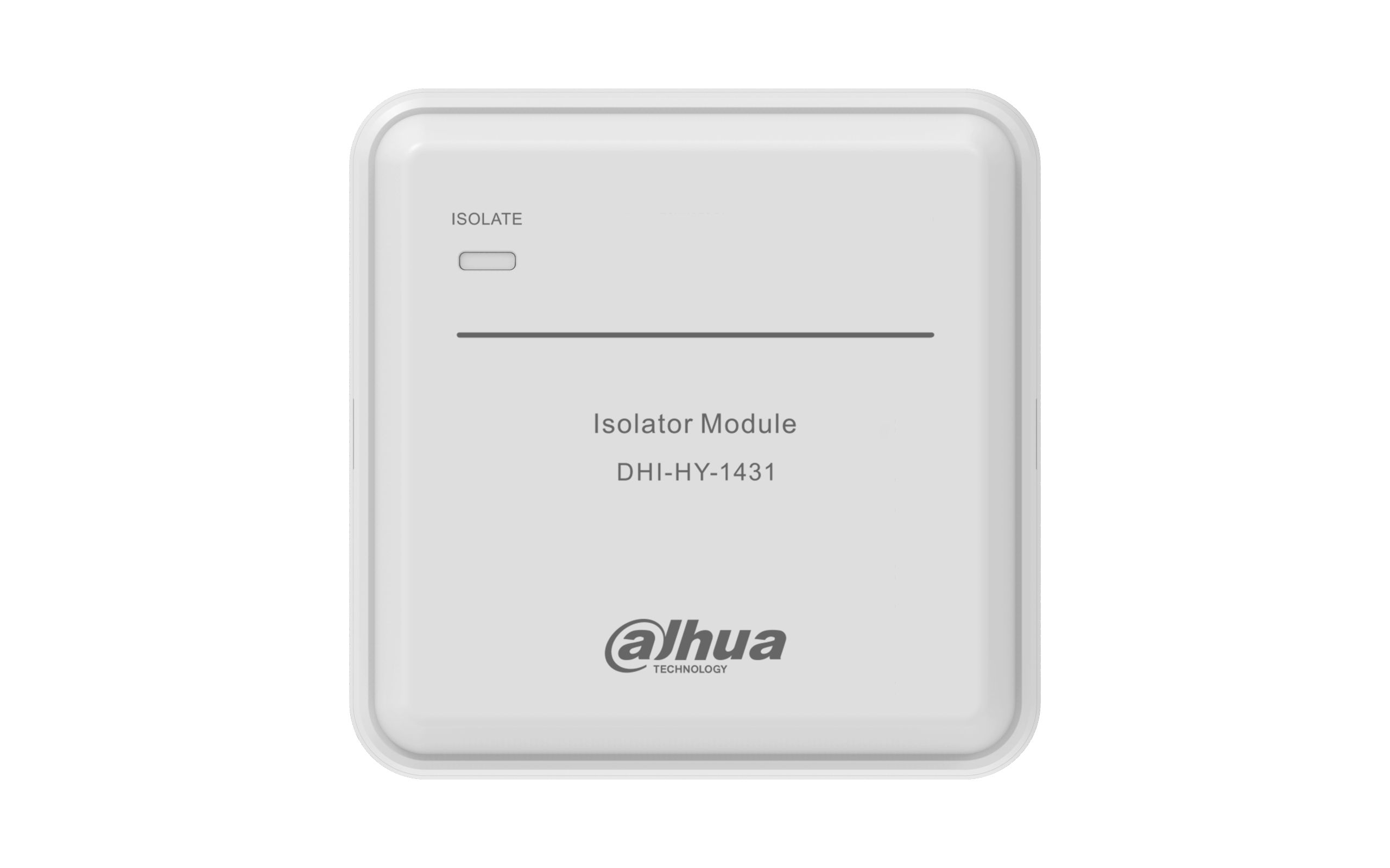

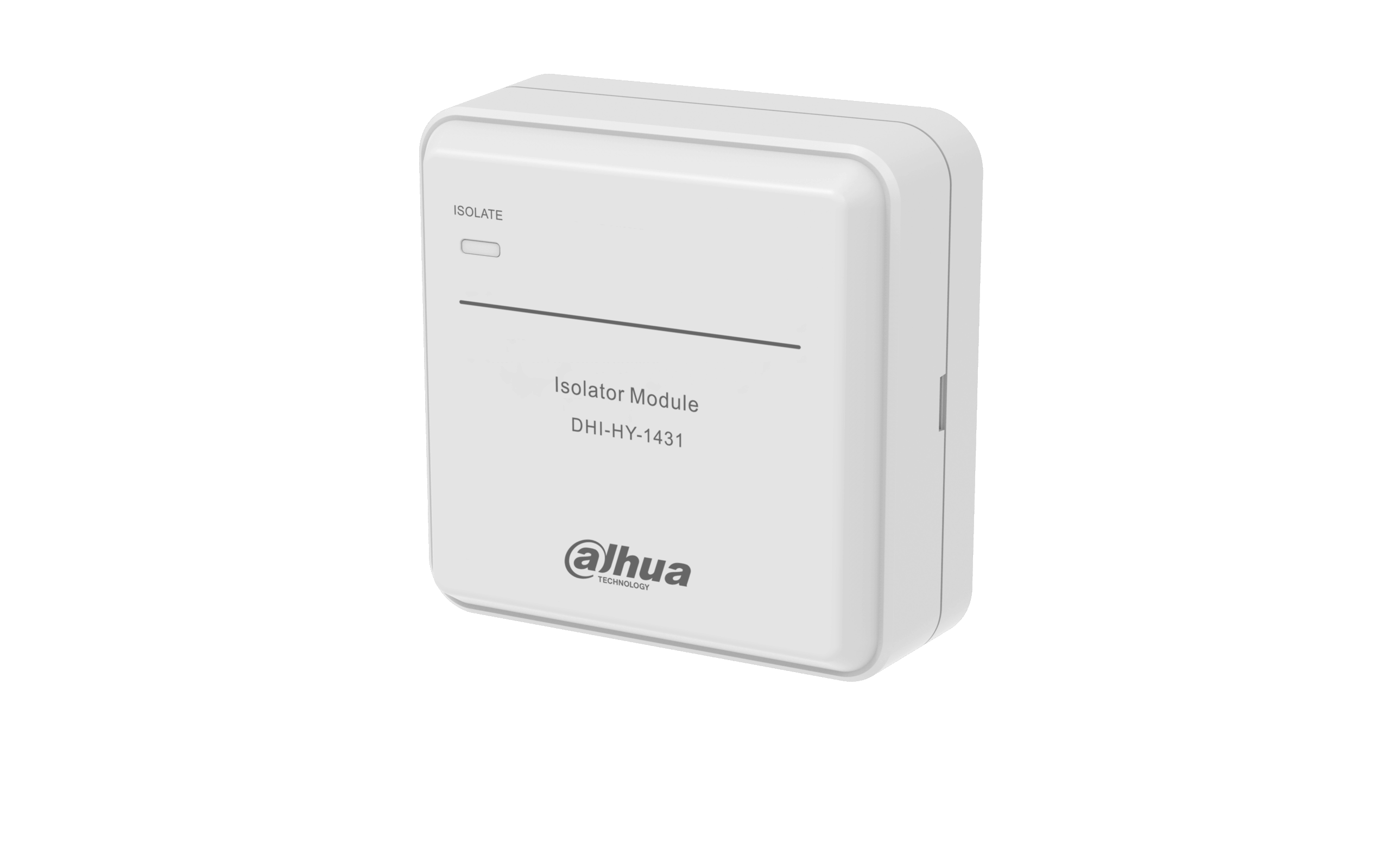

DHI-HY-1431 предназначен для автоматической локализации короткого замыкания (КЗ) в адресном шлейфе. При появлении КЗ модуль размыкает участок между двумя соседними изоляторами, сохраняя работоспособность остальной части кольца/линии. После устранения неисправности модуль автоматически восстанавливает соединение. Работает в двухпроводной адресной линии без полярности.
Особенности и преимущества
-
Автоизоляция КЗ: мгновенно «отрезает» повреждённый сегмент, чтобы остальные устройства продолжали обмен с панелью.
-
Автовосстановление: после устранения КЗ линия соединяется автоматически, без ручного вмешательства.
-
Без адресации: как правило, не требует присвоения адреса; определяется системой как изолятор линии.
-
Двухпроводная шина без полярности: быстрый монтаж и высокая помехоустойчивость.
-
LED-индикация: мигание при опросе/норме, постоянное свечение при изоляции, индикация неисправности.
-
Низкая нагрузка на шлейф: минимальное энергопотребление в дежурном режиме.
-
Компактный корпус: удобен для настенного монтажа и установки в распределительных зонах.
-
Соответствие нормам: функционально соответствует требованиям к изоляторам КЗ (класс EN54-17).
Рекомендации по применению
-
Устанавливайте изоляторы на границах пожарных отсеков, поэтажно, на входах в ответвления и в местах с повышенным риском механических повреждений кабеля.
-
В протяжённых линиях — через регулярные интервалы (например, после группы устройств), чтобы ограничить возможный «вывод из строя» только одним сегментом.
-
Обязателен на объектах с кольцевой топологией для сохранения связи при одной точке повреждения.
Технические характеристики (основные)
| Параметр | Значение |
|---|---|
| Назначение | Изоляция короткого замыкания адресной линии |
| Линия связи | 2-проводная, без полярности |
| Питание | От адресной линии, 16–28 В DC |
| Потребление (дежурный режим) | Низкое, не создаёт заметной нагрузки на шлейф |
| Режим изоляции | Автоматическое отключение повреждённого сегмента, автосброс после восстановления |
| Индикация | LED: опрос/норма, изоляция, неисправность |
| Длина линии | До 1500 м (зависит от кабеля/топологии) |
| Температура эксплуатации | –10…+55 °C |
| Влажность | ≤ 95 % без конденсации |
| Степень защиты | IP30 (типично для внутренней установки) |
| Габариты (ориентировочно) | около 90 × 90 × 37 мм |
| Масса (ориентировочно) | около 100 г |
| Норматив | EN54-17 (изоляторы КЗ для пожарных систем) |
| Монтажная база | Совместимая модульная (в зависимости от поставки) |
Монтаж и пусконаладка (кратко)
-
Включите модуль последовательно в адресную линию на выбранной границе сегмента.
-
Соблюдайте рекомендации проекта по шагу установки изоляторов (по этажам/зонам/ответвлениям).
-
Проведите проверку: имитация КЗ на участке между двумя изоляторами должна приводить к сохранению связи на «здоровой» части линии.
-
Зафиксируйте результаты испытаний в журнале ПНР.
Комплект поставки
-
Модуль изолятора DHI-HY-1431
-
Основание/кронштейн и крепёж (по комплектности)
-
Руководство пользователя
