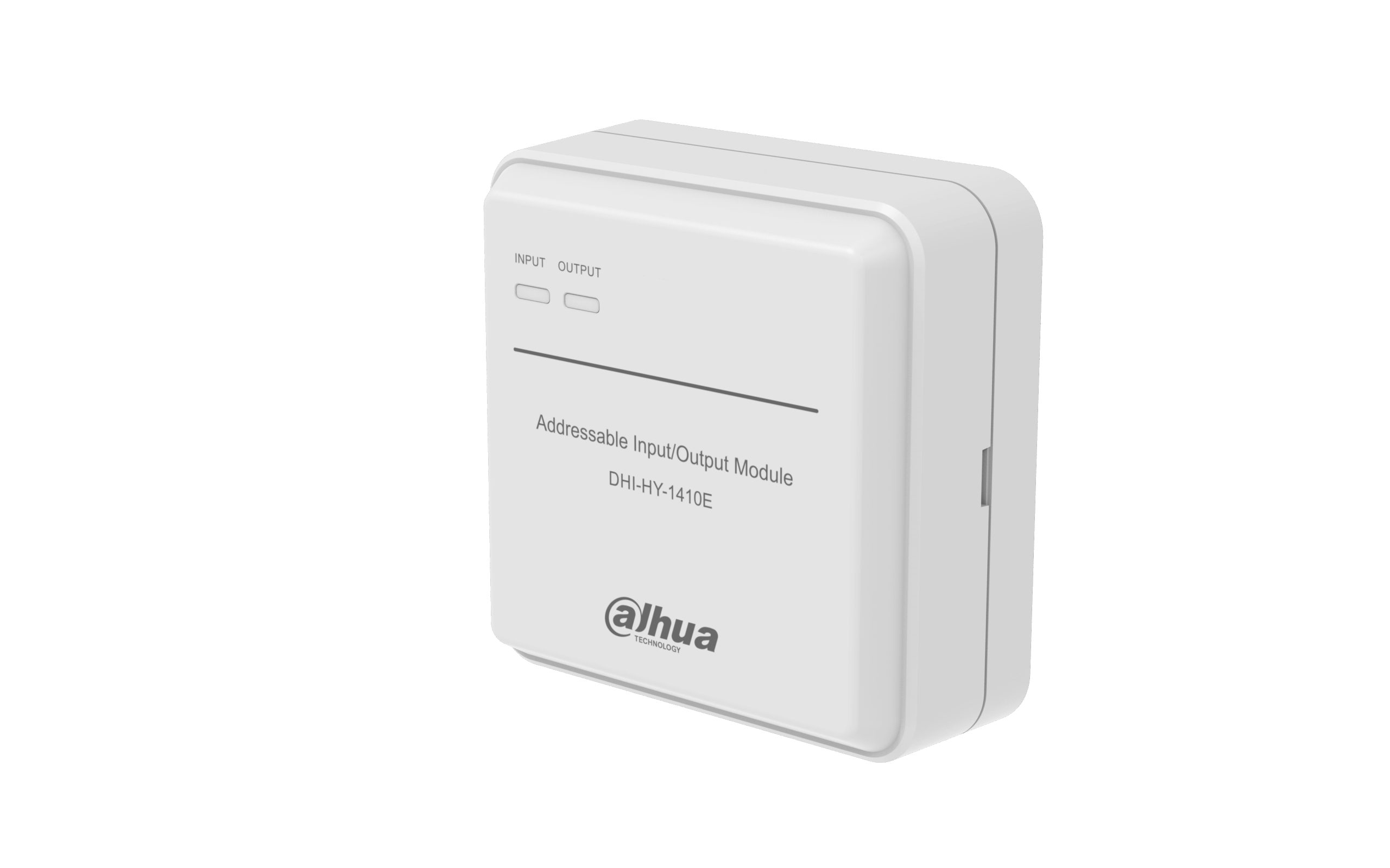

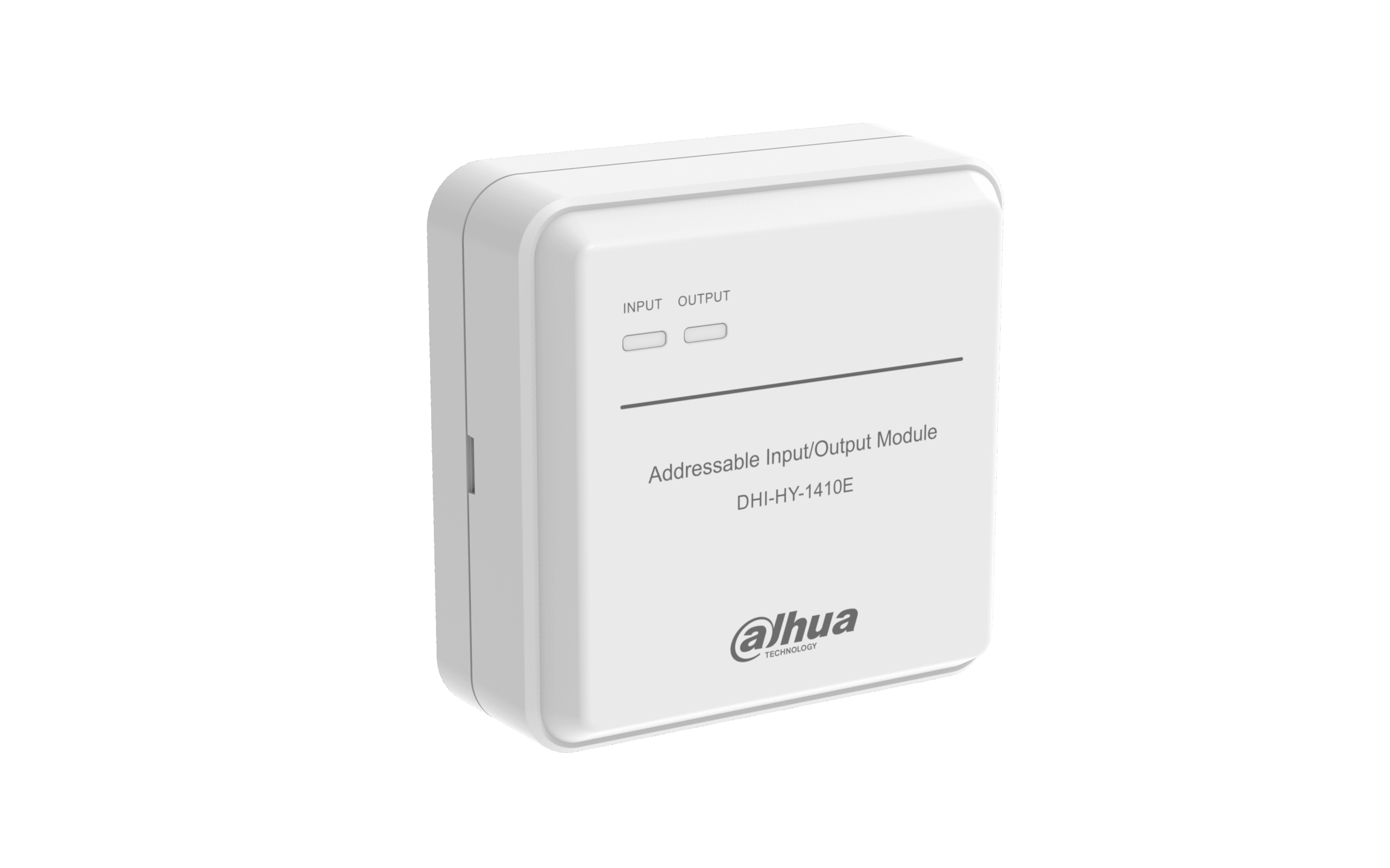

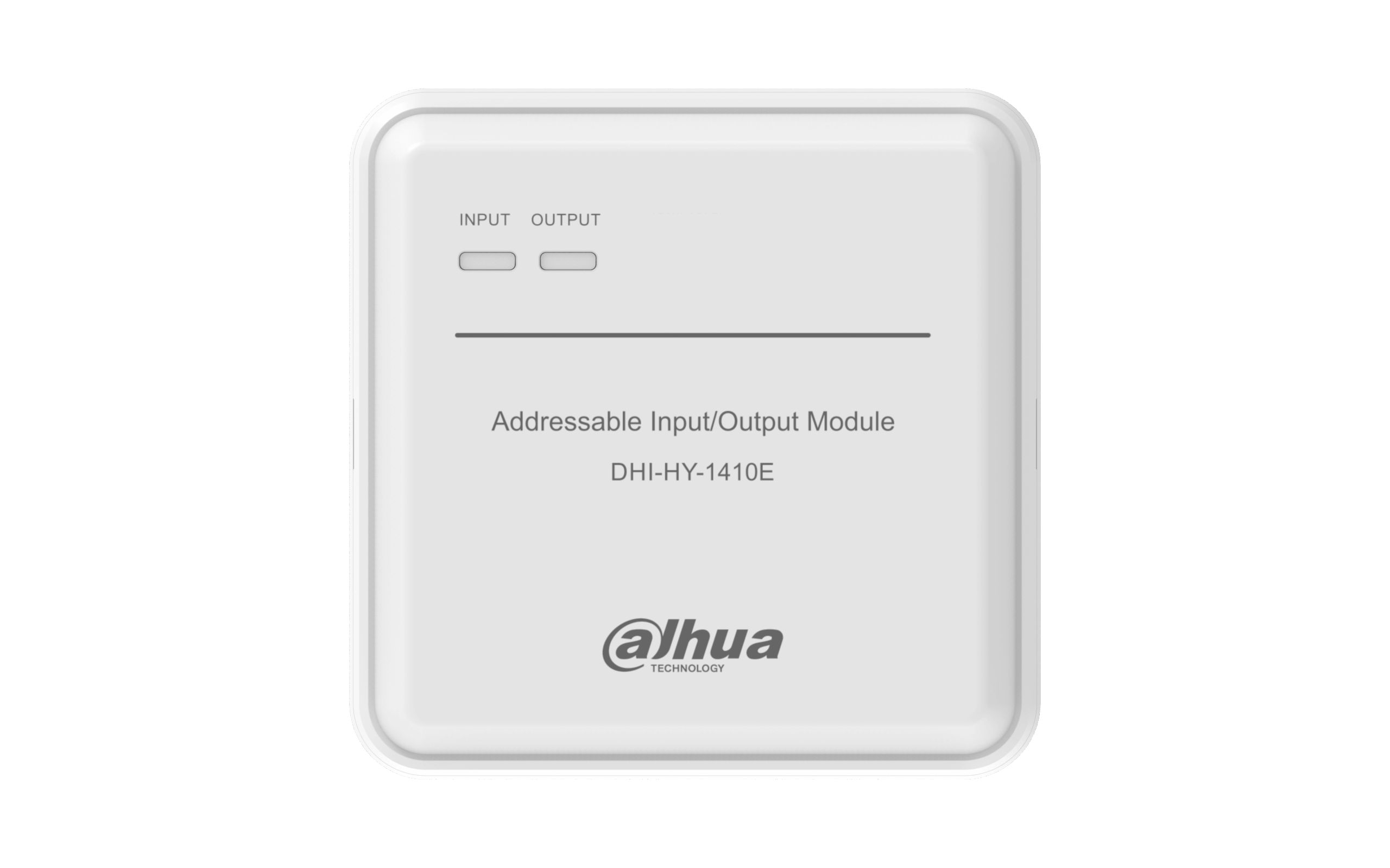

DHI-HY-1410E — адресный модуль ввода/вывода с уровневым (Level Output) выходом для адресной системы пожарной сигнализации Dahua Wisualarm. Предназначен для контроля внешних устройств и управления исполнительным оборудованием, таким как клапаны дымоудаления, системы оповещения, вентиляция, реле и другие инженерные системы здания.
Что даёт на объекте
- Подключение стороннего оборудования к адресной системе пожарной сигнализации.
- Управление исполнительными устройствами по команде пожарной панели.
- Контроль состояния внешних устройств через адресный вход.
- Точное определение места срабатывания благодаря адресации.
- Простое подключение по двухпроводной неполярной линии.
- Интеграция инженерных систем в единый комплекс пожарной безопасности.
Ключевые характеристики
- Адресный модуль ввода/вывода с уровневым выходом.
- Встроенный микропроцессор для стабильной работы.
- Двухпроводное подключение без соблюдения полярности.
- Адресация от 1 до 254.
- Выход для управления внешними устройствами.
- Светодиодная индикация входа и выхода.
- Низкое энергопотребление.
- Простая установка благодаря модульной конструкции.
Как это работает
Модуль подключается к адресному шлейфу пожарной панели (HY-1022R или HY-1025R). После получения команды от панели он формирует уровневой выходной сигнал для управления подключённым оборудованием. Одновременно модуль может контролировать состояние внешнего устройства и передавать информацию обратно на панель.
Монтаж и питание
- Рабочее напряжение: 24 В DC.
- Подключение: двухпроводное, неполярное.
- Дальность связи: до 1500 м.
- Монтаж: настенный или в монтажной коробке.
- Температура эксплуатации: от −10°C до +55°C.
- Влажность: до 95% без конденсации.
Готовые сценарии
Дымоудаление
Управление электроприводами клапанов дымоудаления.
Система оповещения
Запуск внешних сирен, световых табло и исполнительных устройств.
Вентиляция
Отключение вентиляции при пожаре.
Жилые и коммерческие здания
Интеграция пожарной автоматики в инженерную инфраструктуру объекта.
Мини-FAQ

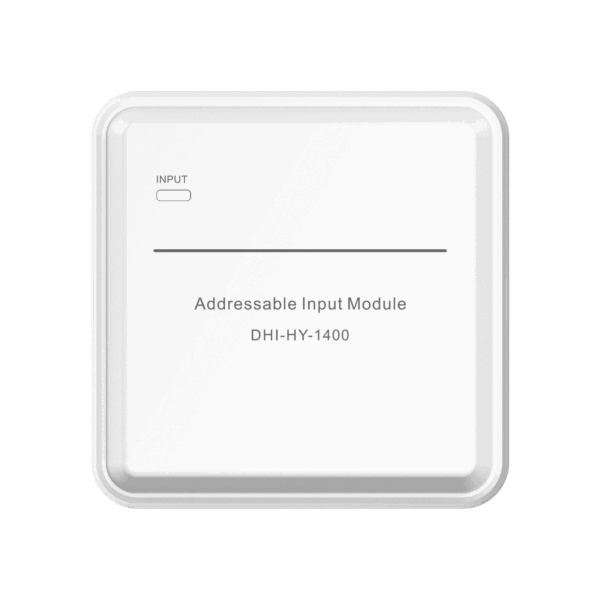

Чем отличается от DHI-HY-1400?
DHI-HY-1400 является только модулем ввода, а DHI-HY-1410E имеет и вход, и выход для управления оборудованием.
Сколько модулей можно установить в одном шлейфе?
Каждый модуль занимает один адрес из диапазона 1–254.
С какими панелями работает?
Совместим с адресными панелями Dahua серии Wisualarm, включая HY-1022R и HY-1025R.
Характеристика
- Модель: DHI-HY-1410E
- Тип: адресный модуль ввода/вывода с уровневым выходом
- Напряжение питания: 24 В DC
- Ток контроля: ≤ 150 мкА
- Рабочий ток: ≤ 45 мА
- Выход: DC 24 В / 40 мА
- Подключение: двухпроводное, неполярное
- Адресация: 1–254
- Максимальная длина линии: до 1500 м
- Индикация: красные LED для входа и выхода
- Температура эксплуатации: −10°C…+55°C
- Влажность: ≤95%
- Размеры: 90 × 90 × 37 мм
- Вес: 95 г
- Цвет: белый
- Сертификация: CE
