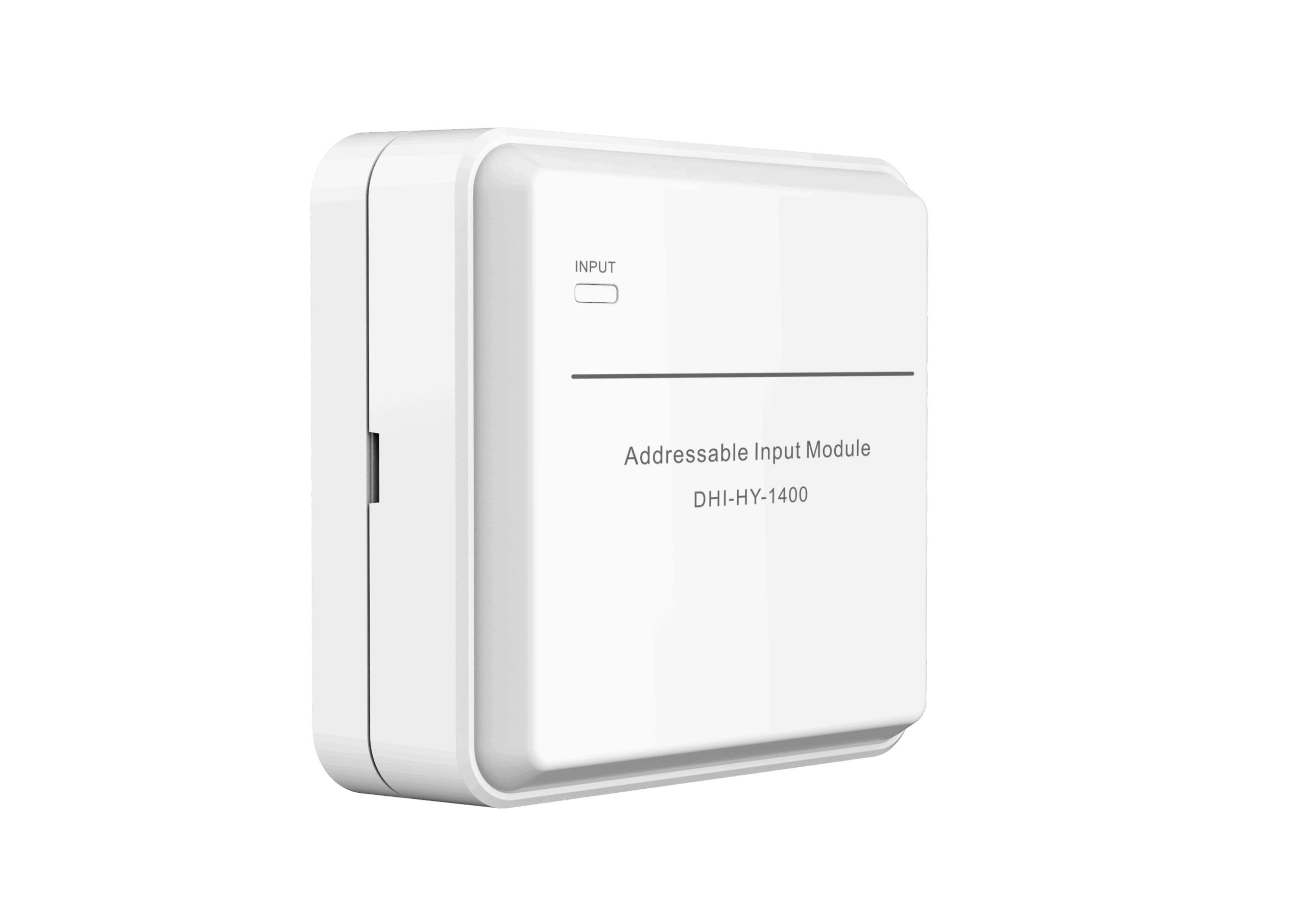

DHI-HY-1400 — адресный модуль ввода для системы пожарной сигнализации Dahua Wisualarm. Предназначен для подключения внешних устройств с сухими контактами (NO), таких как датчики потока воды, реле давления, кнопки управления и другое инженерное оборудование. При изменении состояния контакта модуль передаёт событие на адресную пожарную панель.
Что даёт на объекте
- Интеграция сторонних систем в пожарную сигнализацию.
- Контроль состояния инженерных систем здания.
- Точное определение места срабатывания благодаря адресации.
- Простое подключение по двухпроводной неполярной линии.
- Высокая надёжность связи с пожарной панелью.
- Поддержка автоматического контроля пожарных клапанов, датчиков потока воды и других устройств.
Ключевые характеристики
- Тип устройства: адресный модуль ввода.
- Подключение внешних нормально-разомкнутых контактов (NO).
- Адресация от 1 до 254.
- Двухпроводное подключение без соблюдения полярности.
- Встроенный микропроцессор для стабильной работы.
- Время передачи события менее 1 секунды.
- Съёмная конструкция для удобного монтажа.
Как это работает
Модуль подключается к адресному шлейфу панели DHI-HY-1022R или DHI-HY-1025R и контролирует состояние внешнего контакта. При срабатывании подключённого устройства (например, реле давления спринклерной системы или датчика потока воды) модуль передаёт сигнал на пожарную панель, которая регистрирует событие и отображает его адрес.
Монтаж и питание
- Питание: 24 В DC.
- Подключение: двухпроводное, неполярное.
- Максимальная длина линии связи: до 1500 м.
- Адресация: электронным кодировщиком.
- Быстрый монтаж благодаря модульной конструкции.
Готовые сценарии
Спринклерная система
Подключение датчика потока воды для передачи сигнала о срабатывании спринклера.
Насосная станция
Контроль реле давления пожаротушения.
Система дымоудаления
Мониторинг состояния исполнительных механизмов и клапанов.
Торговый центр и жилой комплекс
Интеграция инженерных систем в единую пожарную систему здания.
Мини-FAQ
Можно ли подключить датчик потока воды?
Да, модуль специально предназначен для подключения устройств с сухими контактами, включая flow switch.
Сколько модулей можно использовать в одном шлейфе?
Каждый модуль занимает один адрес из диапазона 1–254.
Совместим ли с DHI-HY-1022R и DHI-HY-1025R?
Да, модуль разработан для адресных панелей Dahua Wisualarm.
Характеристика
- Модель: DHI-HY-1400
- Тип: адресный модуль ввода
- Напряжение питания: 24 В DC
- Ток в дежурном режиме: ≤ 150 мкА
- Рабочий ток: ≤ 190 мкА
- Подключение: двухпроводное, неполярное
- Диапазон адресов: 1–254
- Максимальная длина линии: 1500 м
- Индикация: красный LED
- Температура эксплуатации: −10°C…+55°C
- Температура хранения: −20°C…+65°C
- Влажность: ≤95%
- Цвет: белый
- Сертификация: EN54-18.
