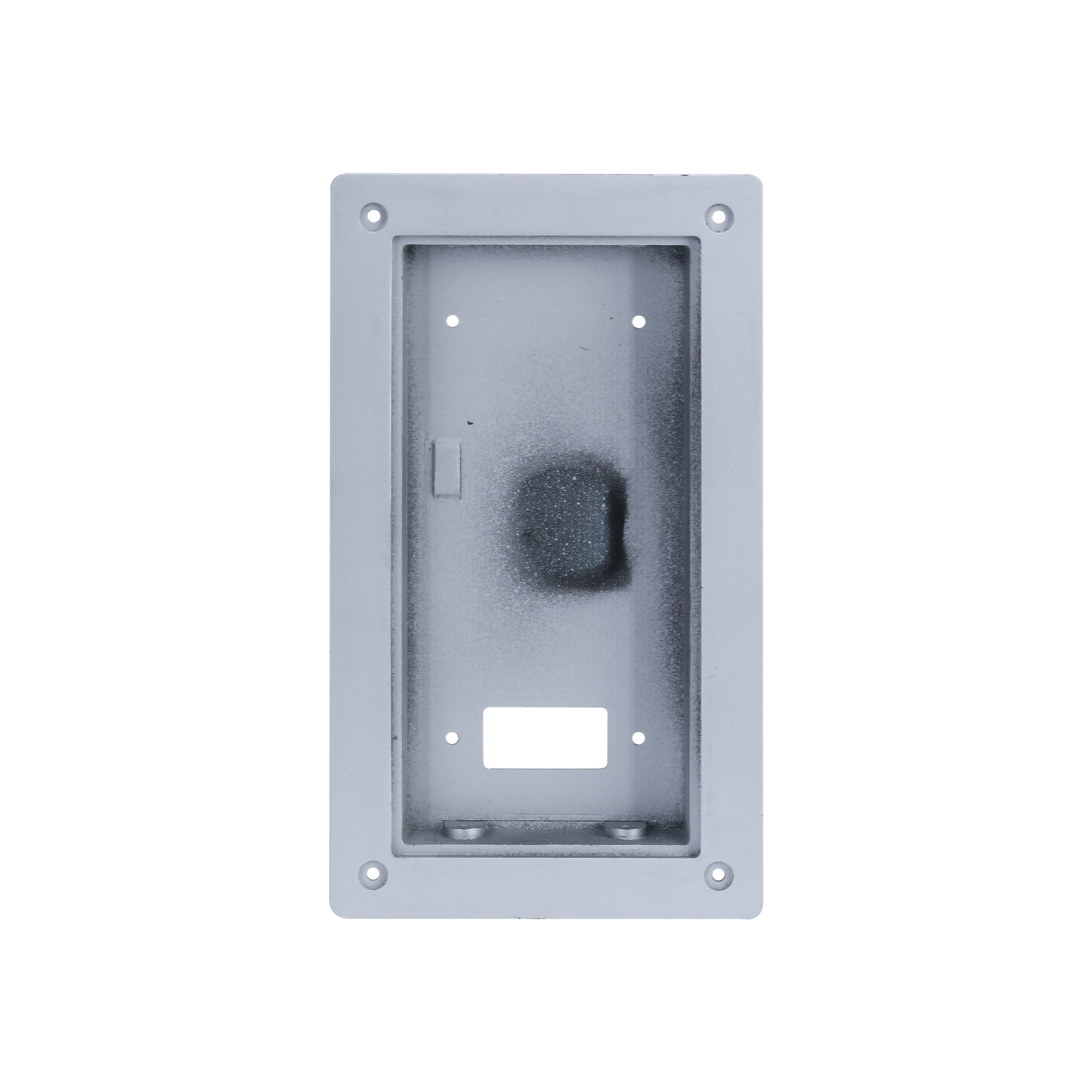

Dahua VTM116-01 — металлическая монтажная коробка с лицевой рамкой, предназначенная для врезной установки совместимых вызывных панелей Dahua. Она позволяет разместить основную часть панели внутри стены, скрыть кабели и соединения и сохранить аккуратный внешний вид входной зоны.
Модель используется при монтаже IP- и двухпроводных домофонных систем в многоквартирных домах, жилых комплексах, офисных зданиях, гостиницах, бизнес-центрах и на других объектах.
Врезной монтаж
Для установки VTM116-01 в стене подготавливается ниша размером 120,8 × 222,7 × 33 мм. Задняя часть коробки размещается внутри стены, после чего вызывная панель фиксируется на лицевой монтажной рамке.
Врезной способ установки обеспечивает:
- аккуратное размещение вызывной панели;
- скрытую прокладку кабелей;
- защиту разъёмов и соединений;
- надёжную фиксацию оборудования;
- минимальное выступание панели над поверхностью стены;
- современный внешний вид входной зоны.
Прочная конструкция
Коробка изготовлена из алюминиевого сплава ADC12. Этот материал обладает хорошей жёсткостью, устойчивостью к деформации и подходит для профессионального монтажа домофонного оборудования.
Точные заводские размеры обеспечивают правильное размещение совместимой вызывной панели и удобный доступ к кабельным соединениям во время установки.
Совместимость
По официальным данным Dahua VTM116-01 совместима со следующими вызывными панелями:
- DHI-VTO6222E-P;
- DHI-VTO6221E-P;
- DHI-VTO3222E-P;
- DHI-VTO3221E-P.
Перед заказом рекомендуется обязательно сверить модель панели и монтажной коробки, поскольку внешне похожие устройства Dahua могут иметь разные размеры и крепления.
Особенности установки
Монтаж коробки желательно выполнять до завершения чистовой отделки стены. Это позволяет правильно подготовить нишу, выровнять корпус и заранее подвести необходимые кабели:
- питание;
- Ethernet или двухпроводную линию;
- кабель электрозамка;
- кнопку выхода;
- датчик состояния двери;
- тревожные и дополнительные линии.
При наружной установке необходимо выполнить герметизацию вокруг вызывной панели в соответствии с инструкцией Dahua. Сама монтажная коробка не определяет класс влагозащиты всей системы — он зависит от панели и правильности монтажа.
Основные преимущества
- Предназначена для врезной установки
- Совместима с DHI-VTO6222E-P
- Изготовлена из алюминиевого сплава ADC12
- Обеспечивает аккуратное размещение панели
- Скрывает кабели и разъёмы
- Защищает монтажные соединения
- Уменьшает выступание панели над стеной
- Имеет точные заводские размеры
- Подходит для профессиональных домофонных систем
- Может использоваться в жилых и коммерческих зданиях
Технические характеристики
- Бренд: Dahua
- Модель: VTM116-01
- Тип изделия: монтажная коробка с лицевой рамкой
- Назначение: установка вызывной панели
- Способ монтажа: врезной
- Материал: алюминиевый сплав ADC12
- Габариты лицевой части: 138 × 240 × 35 мм
- Габариты задней части: 120,8 × 222,7 × 33 мм
- Рекомендуемый размер ниши: 120,8 × 222,7 × 33 мм
- Ориентация установки: вертикальная
Комплектация
- Лицевая монтажная рамка Dahua VTM116-01
- Врезной установочный короб
- Комплект крепёжных элементов
Вызывная панель, кабель, дополнительные монтажные материалы, подготовка ниши, герметизация и установка в комплект не входят и рассчитываются отдельно.
