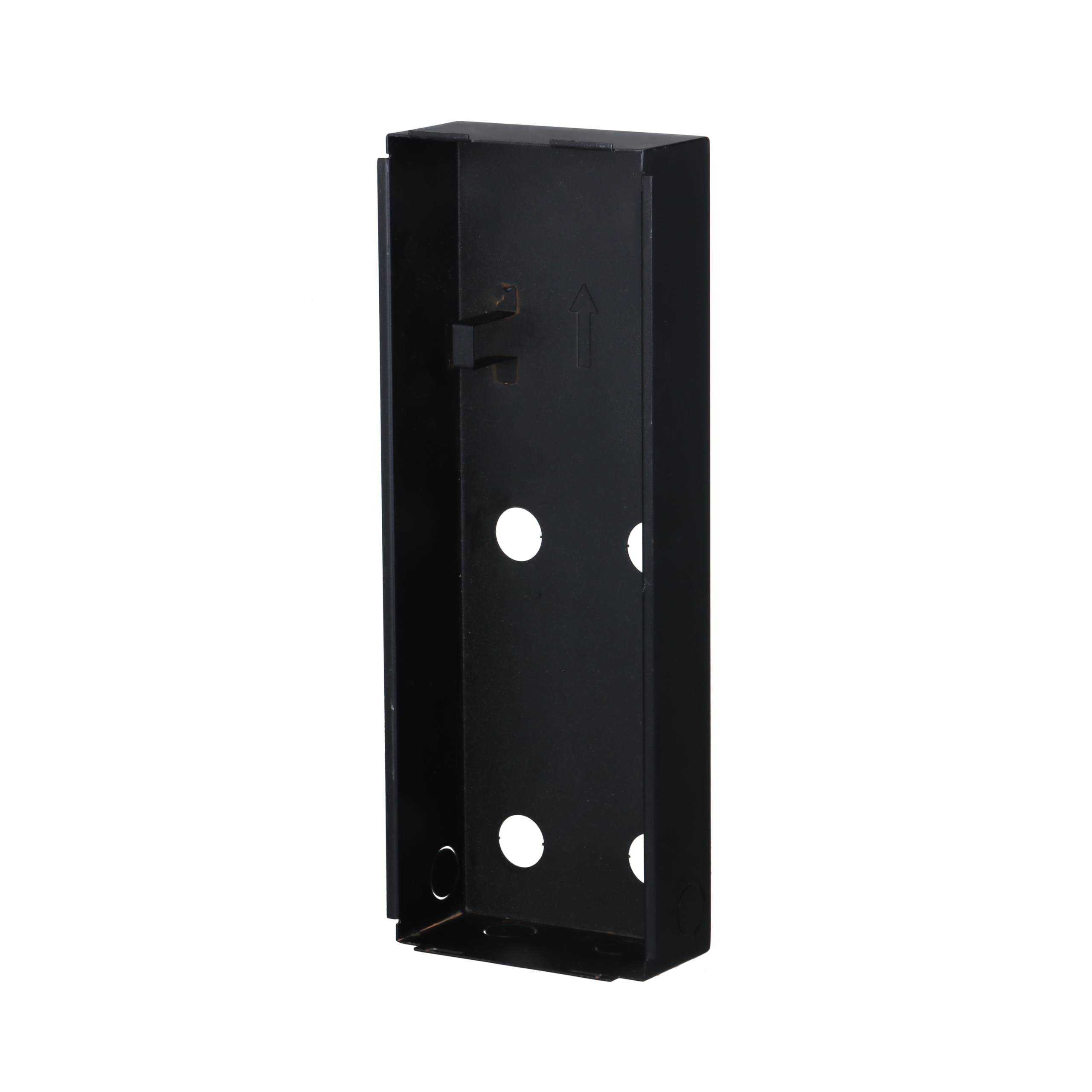

Dahua VTM121 — металлическая монтажная пластина с установочным коробом, предназначенная для врезного монтажа совместимых 8-дюймовых вызывных панелей Dahua. Она позволяет установить панель внутрь стены, сохранив аккуратный внешний вид входной зоны и обеспечив надёжную фиксацию оборудования.
VTM121 подходит для установки в многоквартирных домах, жилых комплексах, офисных зданиях, гостиницах, бизнес-центрах и на других объектах, где используется профессиональная IP-видеодомофония Dahua.
Врезной способ установки
При врезном монтаже основная часть установочного короба размещается в заранее подготовленной нише. После завершения работ вызывная панель выступает над поверхностью стены значительно меньше, чем при накладной установке.
Такой вариант монтажа обеспечивает:
- аккуратное размещение вызывной панели;
- надёжную фиксацию оборудования;
- скрытое расположение кабелей и соединений;
- дополнительную механическую защиту;
- современный внешний вид входной зоны.
Прочная металлическая конструкция
Монтажная коробка изготовлена из стали SPCC. Материал обладает необходимой жёсткостью и устойчивостью к деформации, обеспечивая стабильное положение установленной панели.
Конструкция рассчитана на наружное применение и эксплуатацию при температуре от –30 до +70 °C.
Совместимость
По актуальной информации производителя VTM121 совместима с рядом вызывных панелей Dahua, включая:
- DHI-VTO7541G-S3;
- DHI-VTO7531G-S3;
- DHI-VTO6541H-S2;
- DHI-VTO6531H-S2;
- DHI-VTO6531F-S2;
- DHI-VTO6521H-S2;
- DHI-VTO6521F-S2;
- другие совместимые 8-дюймовые панели серий VTO65 и VTO75.

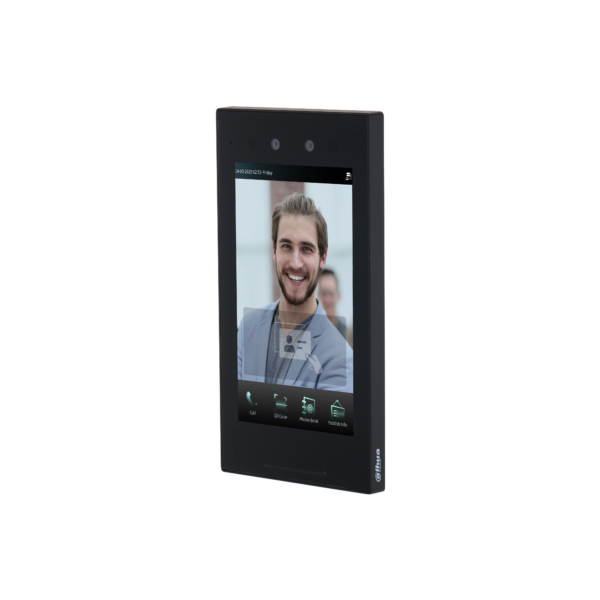

Перед заказом рекомендуется проверить совместимость с конкретной моделью вызывной панели. VTM121 не предназначена для VTO7631Q или VTO9631Q — для этих моделей используются коробки других размеров.
Особенности монтажа
Для установки необходимо заранее подготовить нишу соответствующего размера и подвести кабели питания, сети, электрозамка и других подключаемых устройств.
Монтажные работы желательно выполнять до завершения чистовой отделки стены. Это позволяет правильно расположить короб, выровнять его и аккуратно скрыть кабельные линии.
При наружной установке необходимо выполнить герметизацию соединений в соответствии с инструкцией вызывной панели.
Основные преимущества
- Предназначена для врезного монтажа
- Совместима с 8-дюймовыми панелями Dahua
- Обеспечивает аккуратную установку
- Скрывает кабели и разъёмы
- Надёжно фиксирует вызывную панель
- Изготовлена из прочной стали SPCC
- Подходит для наружного применения
- Работает при температуре от –30 до +70 °C
- Рассчитана на профессиональные домофонные системы
- Имеет точные заводские размеры
Технические характеристики
- Бренд: Dahua
- Модель: VTM121
- Тип изделия: монтажная пластина с установочным коробом
- Назначение: монтаж вызывной панели
- Способ установки: врезной
- Материал: сталь SPCC
- Размеры: 373 × 143 × 67,5 мм
- Размер упаковки: 413 × 182 × 104 мм
- Рабочая температура: от –30 до +70 °C
- Рабочая влажность: 10–90%
- Среда эксплуатации: наружная
- Масса брутто: приблизительно 1,09 кг
Комплектация
- Монтажная пластина с установочным коробом Dahua VTM121
- Комплект крепёжных элементов
Вызывная панель, кабель, дополнительные монтажные материалы, подготовка ниши и установка в комплект не входят и рассчитываются отдельно.
