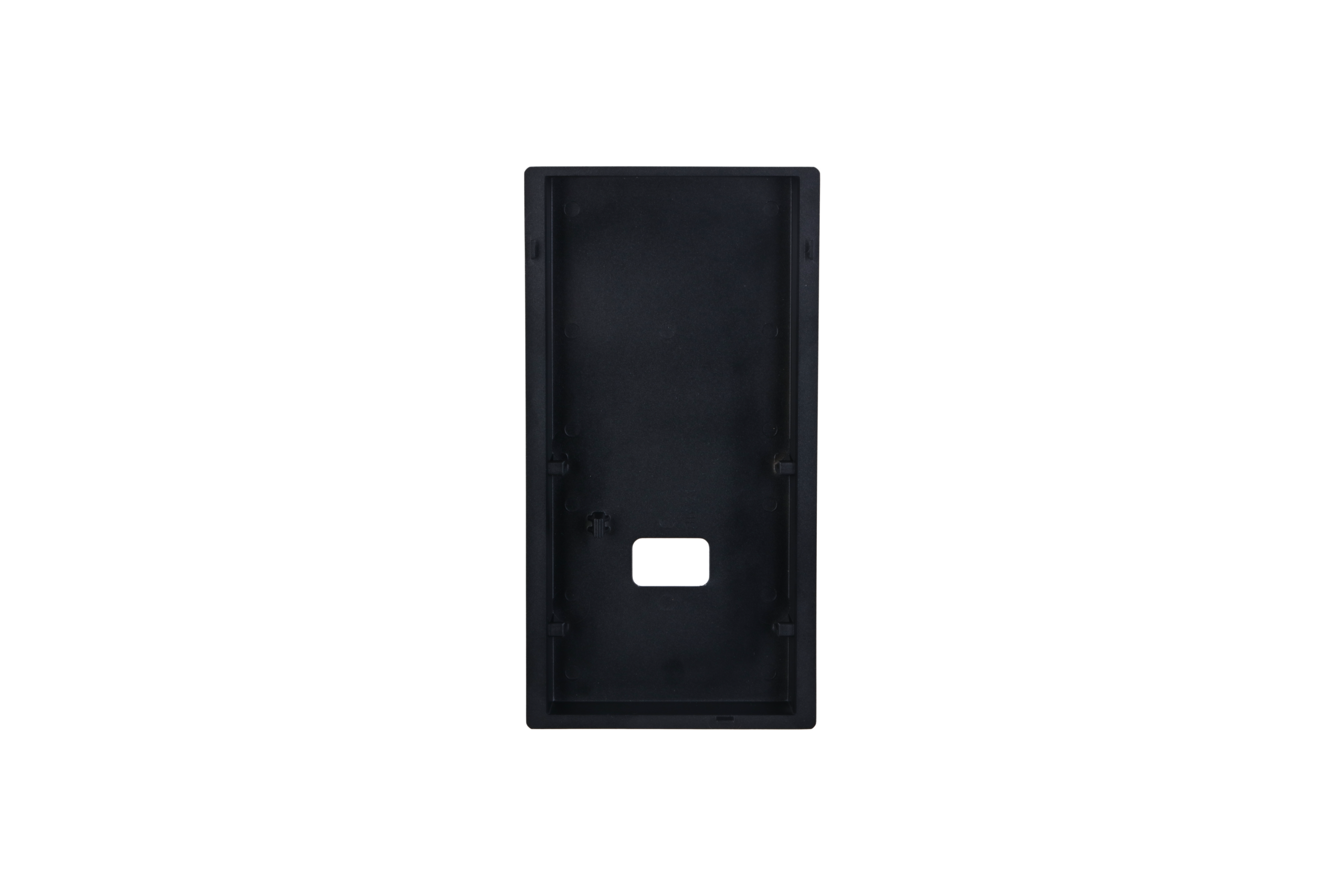

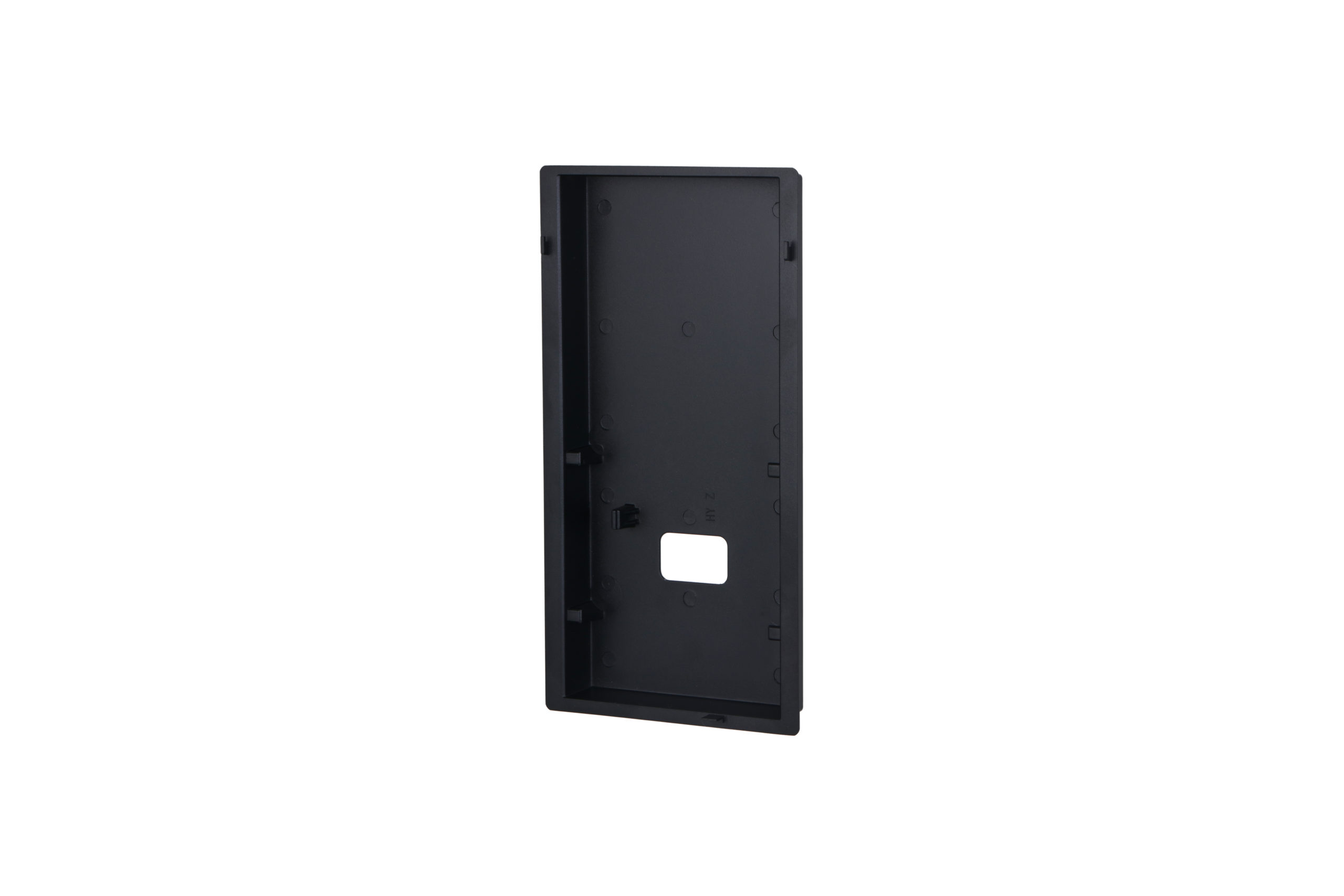

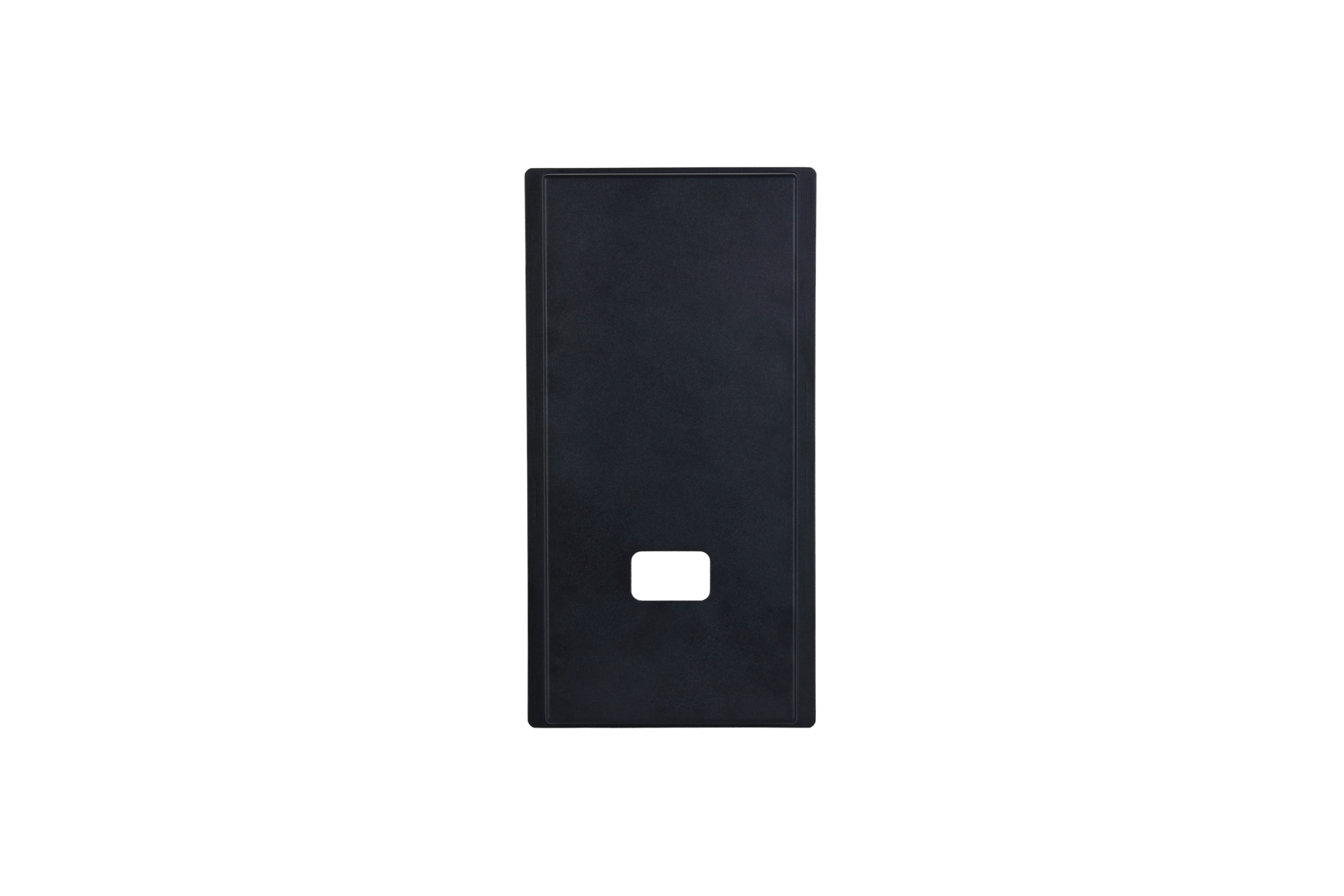

Dahua VTM96 — специализированная металлическая монтажная коробка, предназначенная для врезной установки интеллектуальной IP-вызывной панели DHI-VTO9631Q. Она позволяет разместить основную часть панели внутри стены, скрыть кабели и соединения и обеспечить аккуратный внешний вид входной зоны.
VTM96 подходит для монтажа в многоквартирных домах, жилых комплексах, бизнес-центрах, гостиницах, офисных зданиях, государственных учреждениях и на крупных предприятиях.
Врезной монтаж
Коробка устанавливается в заранее подготовленную нишу в стене. После монтажа вызывная панель выступает над поверхностью значительно меньше, чем при использовании накладной коробки.
Врезная установка обеспечивает:
- аккуратное размещение панели;
- скрытую прокладку кабелей;
- защиту разъёмов и соединений;
- надёжную фиксацию оборудования;
- минимальное выступание панели над стеной;
- современный внешний вид входной зоны.
Совместимость
VTM96 разработана специально для:
- DHI-VTO9631Q;
- VTO9631Q.
Для других моделей вызывных панелей, включая VTO7631Q, VTO7541G-S3 и VTO6541H-S2, используются монтажные коробки других размеров.
Прочная металлическая конструкция
Коробка изготовлена из алюминиевого сплава и имеет чёрное порошковое покрытие. Такая обработка защищает металлическую поверхность и обеспечивает соответствие дизайну вызывной панели VTO9631Q.
Конструкция рассчитана на эксплуатацию внутри помещений и на улице при температуре от –30 до +60 °C.
Особенности установки
Монтаж VTM96 желательно выполнять до завершения чистовой отделки стены. Необходимо заранее подготовить нишу и подвести:
- питание 12 В;
- сетевой кабель Ethernet;
- кабель электрозамка;
- линию кнопки выхода;
- кабель датчика состояния двери;
- тревожные и дополнительные линии.
Для сохранения класса защиты вызывной панели IP65 при наружной установке необходимо выполнить герметизацию соединения панели со стеной согласно инструкции Dahua.
Сама коробка не является самостоятельным электронным устройством и не содержит блока питания, контроллера или сетевых интерфейсов.
Основные преимущества
- Предназначена специально для DHI-VTO9631Q
- Обеспечивает врезной монтаж
- Скрывает кабели и разъёмы
- Защищает монтажные соединения
- Надёжно фиксирует вызывную панель
- Минимально выступает над стеной
- Изготовлена из алюминиевого сплава
- Имеет прочное порошковое покрытие
- Подходит для внутренней и наружной установки
- Работает при температуре от –30 до +60 °C
- Имеет точные заводские размеры
- Подходит для профессиональных домофонных систем
Технические характеристики
- Бренд: Dahua
- Модель: VTM96
- Тип изделия: монтажная коробка
- Назначение: установка IP-вызывной панели
- Совместимая модель: DHI-VTO9631Q
- Способ установки: врезной
- Материал: алюминиевый сплав
- Обработка поверхности: порошковая окраска
- Цвет: чёрный
- Размеры: 293,9 × 152 × 35,9 мм
- Рабочая температура: от –30 до +60 °C
- Температура хранения: от –20 до +70 °C
- Среда эксплуатации: внутри помещений и на улице
- Масса: приблизительно 0,55 кг
Комплектация
- Врезная монтажная коробка Dahua VTM96
- Комплект крепёжных элементов
Вызывная панель DHI-VTO9631Q, блок питания, кабель, дополнительные монтажные материалы, подготовка ниши, герметизация и установка в комплект не входят и рассчитываются отдельно.
