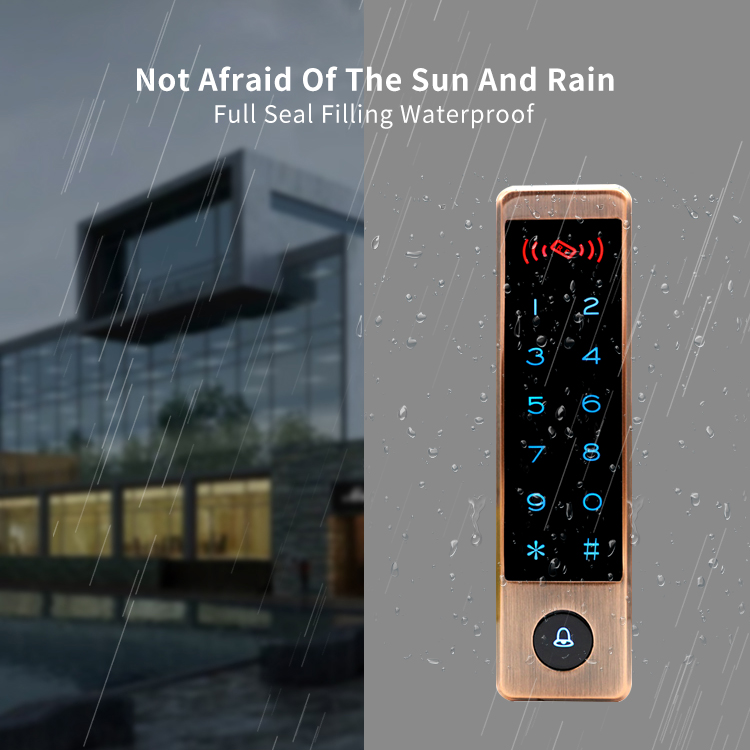

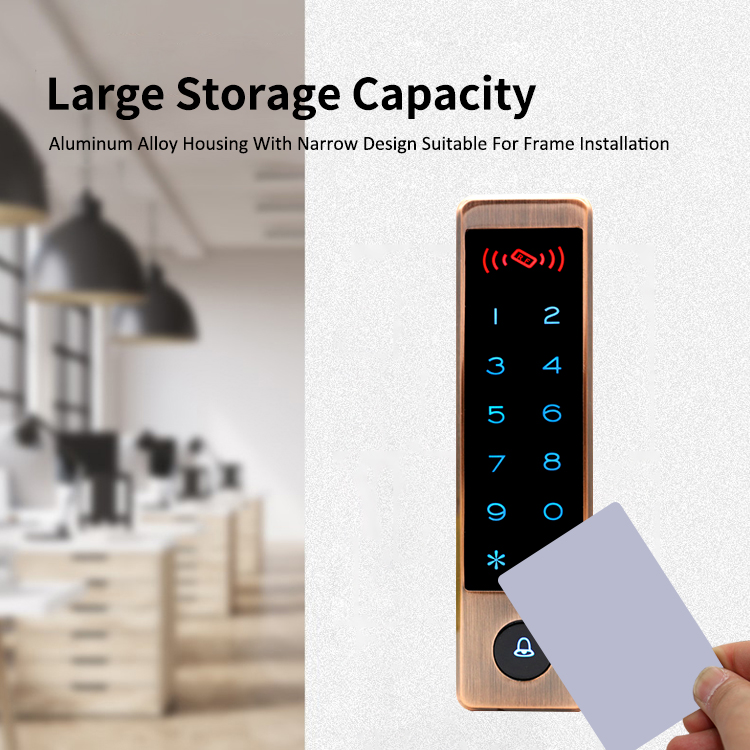

Стильная и узкая панель для дверных косяков: открытие по карте/брелоку EM-ID, по PIN или в режиме «карта+PIN». Работает автономно (управляет замком) либо как считыватель по Wiegand в составе СКУД. Прочный металлический корпус «бронза», яркая индикация и отдельная кнопка звонка.
Ключевые характеристики
-
Стандарт карт: EM-ID 125 кГц (EM-Marine / EM4100/4102, брелоки/карты)
-
Режимы доступа: карта / PIN / карта+PIN
-
Интерфейсы: Wiegand 26/34 (вход/выход) — автономный контроллер и/или внешний считыватель
-
Релейный выход: NO/NC/COM для ЭМ/ЭМеханического замка
-
Индикация: световая (красный/синий/зелёный) + зуммер
-
Подсветка клавиш: удобная работа в темноте
-
Скорость отклика: < 0,1 с после считывания
-
Дальность чтения: 3–6 см
-
Корпус: утолщённый цинковый сплав, отделка «бронза», ударо- и износостойкий
-
Безопасность: блокировка после серии неверных попыток; удаление утерянной карты с клавиатуры
-
Кнопка звонка: отдельная тактильная кнопка на лицевой панели
Как это работает
Устройство хранит базу пользователей. При поднесении EM-карты или вводе PIN сравнивает данные и при успешной проверке замыкает реле на время открытия двери. В составе СКУД передаёт ID по Wiegand D0/D1 на внешний контроллер. Световая плашка наверху показывает статус, зуммер подтверждает действие.
Монтаж и питание
-
Установка: накладная, узкий форм-фактор для стоек/косяков (высота ~ длинной планки)
-
Рекомендуемая высота: 1,4–1,5 м
-
Питание: 12 В DC (стабилизированный блок питания)
-
Подключения: +12V, GND, NO/NC/COM, кнопка «Выход», датчик двери (если предусмотрено), D0/D1, клеммы LED/BEEP (по модификации), контакты кнопки звонка
-
Размещение: внутри помещений или под навесом; избегать прямых осадков и близкого металла (уменьшает дальность чтения)
Готовые сценарии
-
Офис: карта днём, карта+PIN в нерабочее время
-
ЖК/подъезд: карты жильцов, PIN для сервиса; посетители пользуются кнопкой звонка
-
Склад/серверная: двойная проверка и запись событий в СКУД через Wiegand
Мини-FAQ
-
Поддерживает MIFARE? Нет, данная версия — только EM-ID 125 кГц.
-
Можно подключить к моему контроллеру? Да, если есть вход Wiegand 26/34.
-
Сколько пользователей хранит? Обычно до 2000–3000 (зависит от прошивки/партии).
-
Можно удалить утерянную карту? Да, с клавиатуры по её номеру/ID.
Характеристика
-
Тип: автономный контроллер доступа + RFID-считыватель
-
Стандарт/частота: EM-ID (EM-Marine), 125 кГц
-
Режимы доступа: карта / PIN / карта+PIN
-
Интерфейсы: Wiegand 26/34 (IN/OUT)
-
Реле замка: NO/NC/COM, программируемое время удержания
-
Дальность чтения: 3–6 см
-
Время отклика: < 0,1 с
-
Индикация: многоцветный LED + зуммер
-
Клавиатура: сенсорная, с подсветкой
-
Питание: 12 В DC, низкое потребление (ожидание обычно < 60 мА)
-
Корпус: цинковый сплав, цвет «бронза»
-
Установка: накладная, узкая панель; внутренняя или под навесом
-
Рабочая среда: 0…+50 °C, ≤95% RH без конденсата
-
Габариты (тип.): около 150–160 × 40–45 × 18–22 мм
-
Кнопка звонка: отдельная, на лицевой панели
Комплектация
Контроллер-считыватель, крепёж, шаблон сверления, инструкция.
