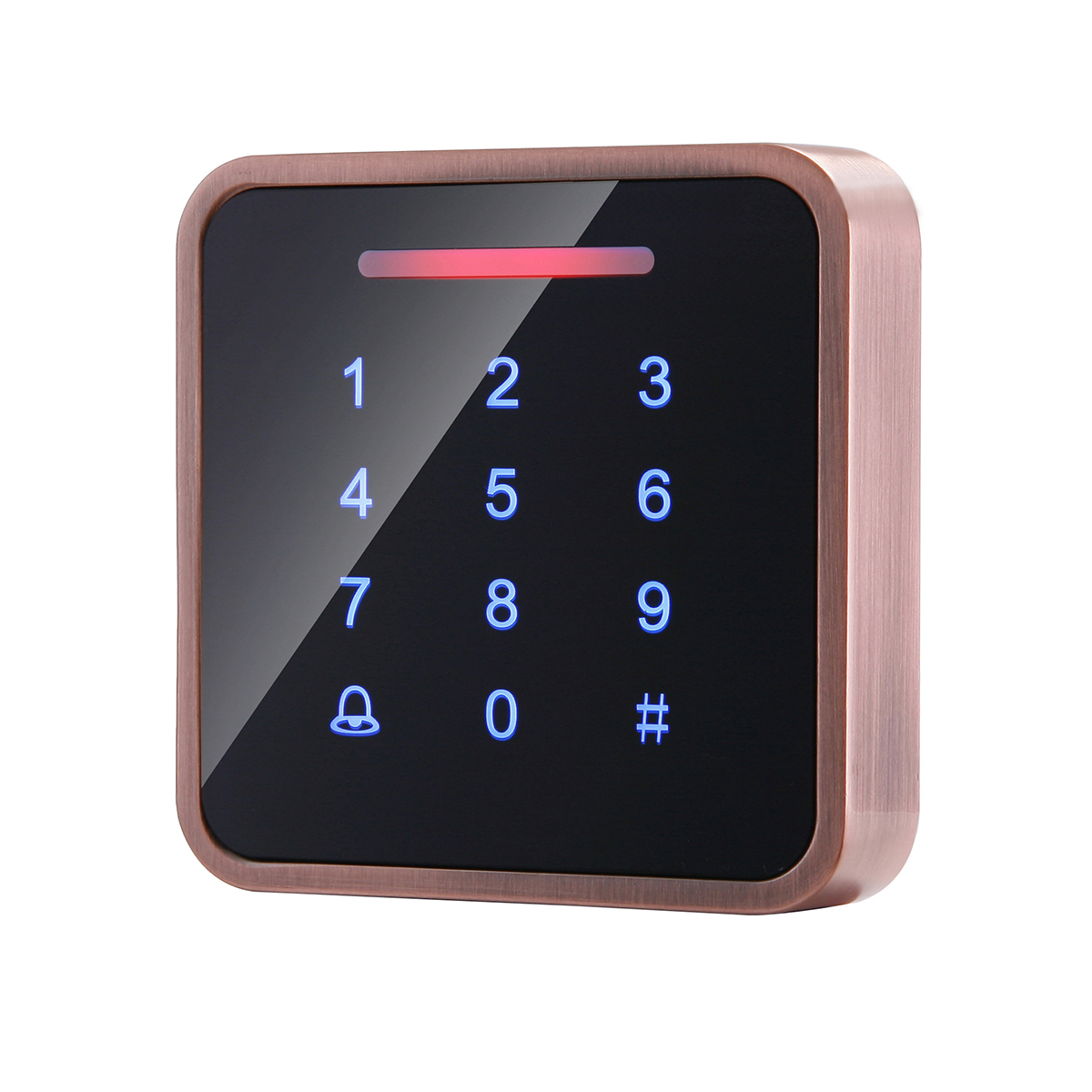

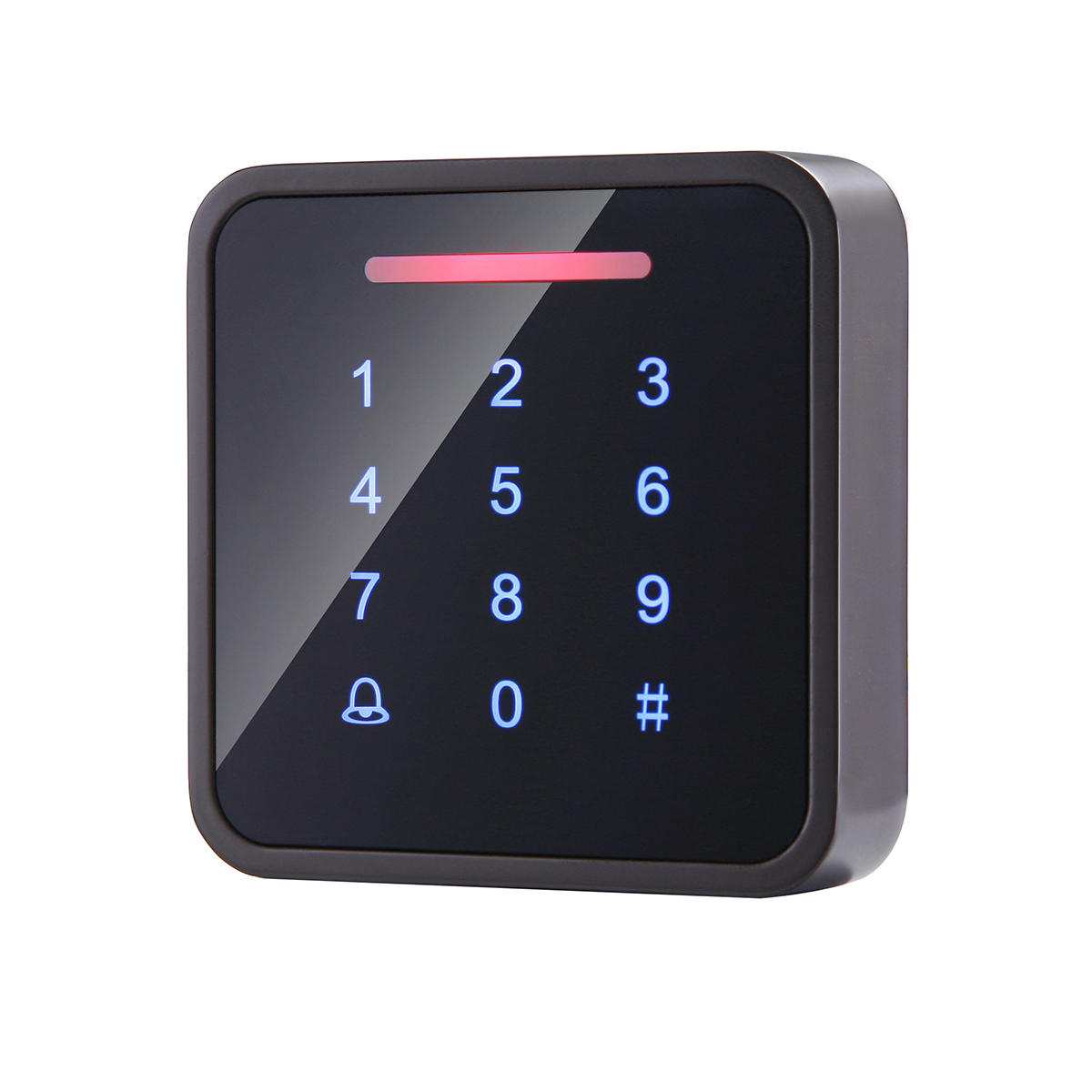

Элегантная чёрная панель с подсветкой обеспечивает быстрый и понятный проход: карта EM-ID, PIN или карта+PIN. Работает автономно (управляет замком) или как считыватель в составе СКУД по Wiegand. Подходит для офисов, ЖК, салонов и частных домов.
Ключевые характеристики
-
Стандарт карт: EM-ID 125 кГц (EM-Marine/EM4100/4102, брелоки/карты)
-
Режимы доступа: карта / PIN / карта+PIN
-
Интерфейсы: Wiegand 26/34 (вход/выход) — можно использовать и как автономный контроллер, и как внешний считыватель
-
Индикация: световая линейка (смена цвета по статусу) + звуковой зуммер
-
Скорость отклика: < 0,1 с после считывания
-
Подсветка клавиатуры: удобная работа в темноте
-
Низкое энергопотребление и стабильность к помехам
-
Безопасность: блокировка при множественных ошибках, удаление утерянных карт с клавиатуры
Как это работает
При поднесении EM-карты или вводе PIN устройство сверяет данные с локальной базой и включает релейный выход (NO/NC/COM) для замка. В режиме считывателя передаёт код по Wiegand D0/D1 в внешний контроллер. LED-полоса и зуммер подтверждают результат.
Монтаж и питание
-
Установка: накладная на ровную поверхность/подрозетник 86×86; рекомендуемая высота 1,4–1,5 м
-
Питание: 12 В DC (стабилизированный БП)
-
Подключения: +12V, GND, NO/NC/COM, кнопка «Выход», датчик двери (если предусмотрено), D0/D1, при наличии — клеммы LED/BEEP
-
Размещение: внутри помещений или под навесом (без прямых осадков); избегать близкого металла — он снижает дальность чтения
Готовые сценарии
-
Офис: карта днём, карта+PIN вне рабочего времени
-
ЖК/подъезд: карты жильцов + PIN для сервиса/курьеров
-
Частный дом: PIN для семьи, временные коды для гостей
Мини-FAQ
-
MIFARE поддерживается? Нет, это EM-ID (125 кГц) версия.
-
Можно подключить к моему контроллеру? Да, если у контроллера есть вход Wiegand 26/34.
-
Какой радиус чтения? Обычно 3–6 см (зависит от носителя и монтажа).
-
Сколько пользователей хранит? Зависит от прошивки/модификации (как правило — тысячи). Уточните при заказе.
Характеристика
-
Тип устройства: автономный контроллер доступа + RFID-считыватель
-
Стандарт/частота: EM-ID (EM-Marine), 125 кГц
-
Режимы доступа: карта / PIN / карта+PIN
-
Интерфейсы: Wiegand 26/34 (IN/OUT)
-
Релейный выход: NO/NC/COM для управления замком
-
Дальность считывания: 3–6 см
-
Время отклика: < 0,1 с
-
Индикация: световая линейка + зуммер
-
Питание: 12 В DC, низкое потребление
-
Клавиатура: сенсорная, с подсветкой
-
Габариты: ~86 × 86 × 18–22 мм (зависит от партии)
-
Корпус: чёрная стеклянная панель/акрил, округлый край, настенный монтаж
-
Рабочая среда: 0…+50 °C, ≤95% RH без конденсата
Комплектация
Контроллер-считыватель, крепёж, шаблон сверления, инструкция.
