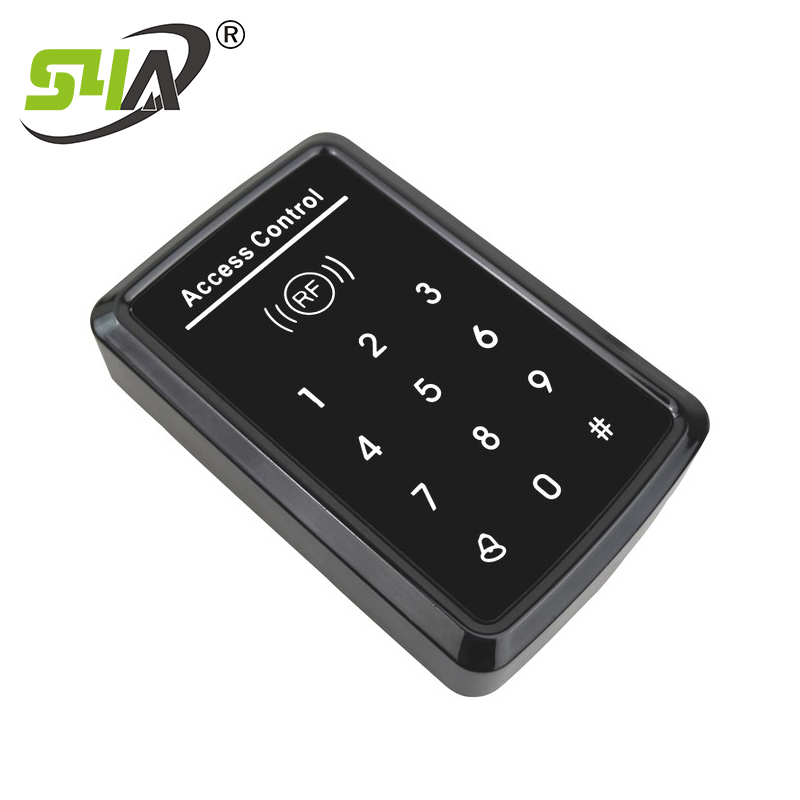

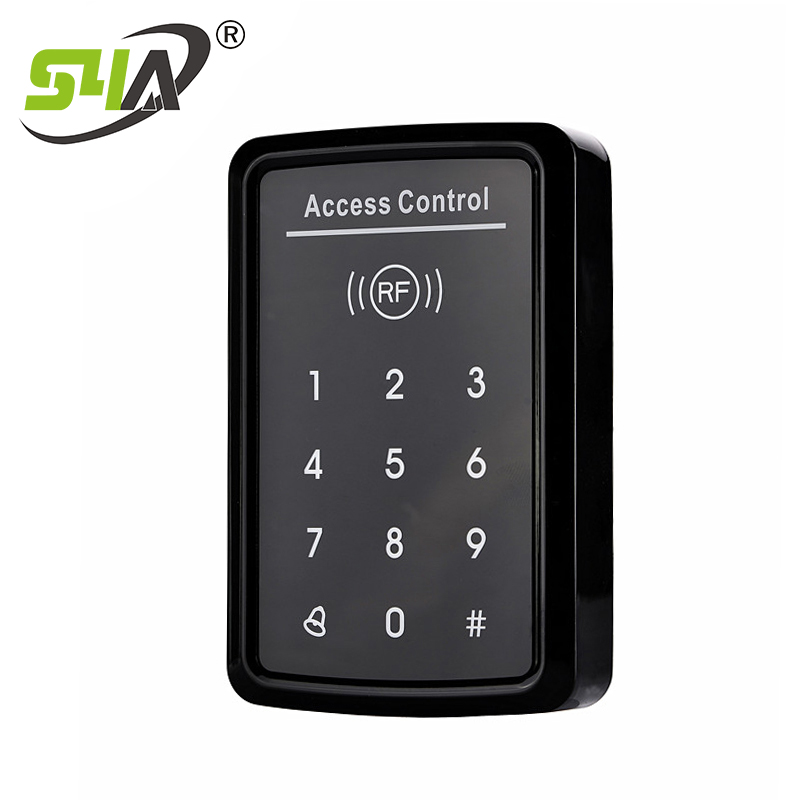

Надёжный и недорогой контроль прохода по бесконтактным RFID-картам/брелокам EM-ID и/или PIN-коду. Работает автономно без ПК и ПО, открывает электрозамок по карте, PIN или «карта+PIN», ведёт базовые события, управляет звонком/кнопкой и легко интегрируется по Wiegand.
Ключевые характеристики
-
Автономный контроллер + считыватель в одном корпусе
-
Поддержка RFID EM-ID 125 кГц (EM4100/EM4102 и совместимые)
-
Режимы доступа: Card / PIN / Card+PIN
-
Память пользователей: до 2000 (типично для этой серии)
-
Интерфейсы: Wiegand 26/34 In & Out — можно использовать как внешний считыватель или подключить выносной
-
Реле управления замком (NO/NC/COM), настраиваемое время открывания
-
Подсветка сенсорной клавиатуры, встроенный пищатель
-
Входы: кнопка выхода (EXIT), датчик двери/тампер (в зависимости от ревизии)
-
Низкое энергопотребление: ток ожидания < 30 мА
-
Время распознавания < 0,1 с
-
Питание DC 12 В
-
Корпус — настенный, для помещений
Как это работает
-
Администратор добавляет карты/брелоки и/или PIN-коды.
-
Пользователь прикладывает карту или вводит PIN.
-
Контроллер сравнивает идентификатор с базой, включает реле на заданный интервал и открывает замок.
-
При неправильном вводе возможна звуковая индикация/блокировка на время (анти-подбор).
Монтаж и питание
-
Устанавливается рядом с дверью на ровную поверхность (2–4 самореза).
-
Подключение: 12 В DC клеммно, реле к замку (NO/NC/COM), вход «EXIT», датчик двери, линии WG26/34 при необходимости интеграции.
-
Совместим с электромагнитными и электромеханическими замками через отдельный БП; рекомендуем отдельный БП для замка и контроллера для стабильной работы.
-
Для уличной установки используйте влагозащищённый бокс (эта версия рассчитана на помещения).
Готовые сценарии
-
Вход по карте днём, по карта+PIN ночью (режим Dual).
-
Подключение второго считывателя по Wiegand с внутренней стороны (анти-пасбэк базового уровня).
-
Открытие двери по кнопке ресепшена (EXIT) и управление звонком.
Мини-FAQ
Это версия RFID/EM-ID? Да, работает с картами/брелоками 125 кГц EM-ID (EM4100/4102 и аналоги).
Можно подключить к сетевому контроллеру? Да, по Wiegand Out устройство работает как считыватель.
Сколько пользователей поддерживает? До ~2000 (типовая ёмкость для этой линейки; уточните по вашей ревизии).
Какой замок поддерживается? Любой 12 В электромагнитный/электромеханический через релейный выход.
Есть ли код-хозяин и блокировка при подборе? Да, предусмотрены мастер-коды и временная блокировка после ошибок.
Характеристика
-
Тип устройства: автономный контроллер доступа с сенсорной клавиатурой и RFID-считывателем
-
Технология: EM-ID 125 кГц (карты/брелоки EM4100/EM4102)
-
Память пользователей: до 2000
-
Режимы идентификации: карта / PIN / карта+PIN
-
Длина PIN: 4–6 цифр (зависит от прошивки)
-
Дальность считывания: 2–5 см (типично для 125 кГц)
-
Интерфейсы: Wiegand 26/34 In & Out
-
Релейный выход: NO/NC/COM, до 3 A @ 12 В DC (рекомендовано управление через БП замка)
-
Входы: кнопка выхода (EXIT), датчик двери/тампер*
-
Индикация: звуковой сигнал, подсветка клавиш
-
Время проверки: < 0,1 с
-
Энергопотребление: < 30 мА в ожидании
-
Питание: 12 В DC (стабилизированный)
-
Условия эксплуатации: в помещении, t° обычно −10…+60 °C, RH 10–90% (без конденсата)
-
Материал корпуса: пластик, настенный монтаж
