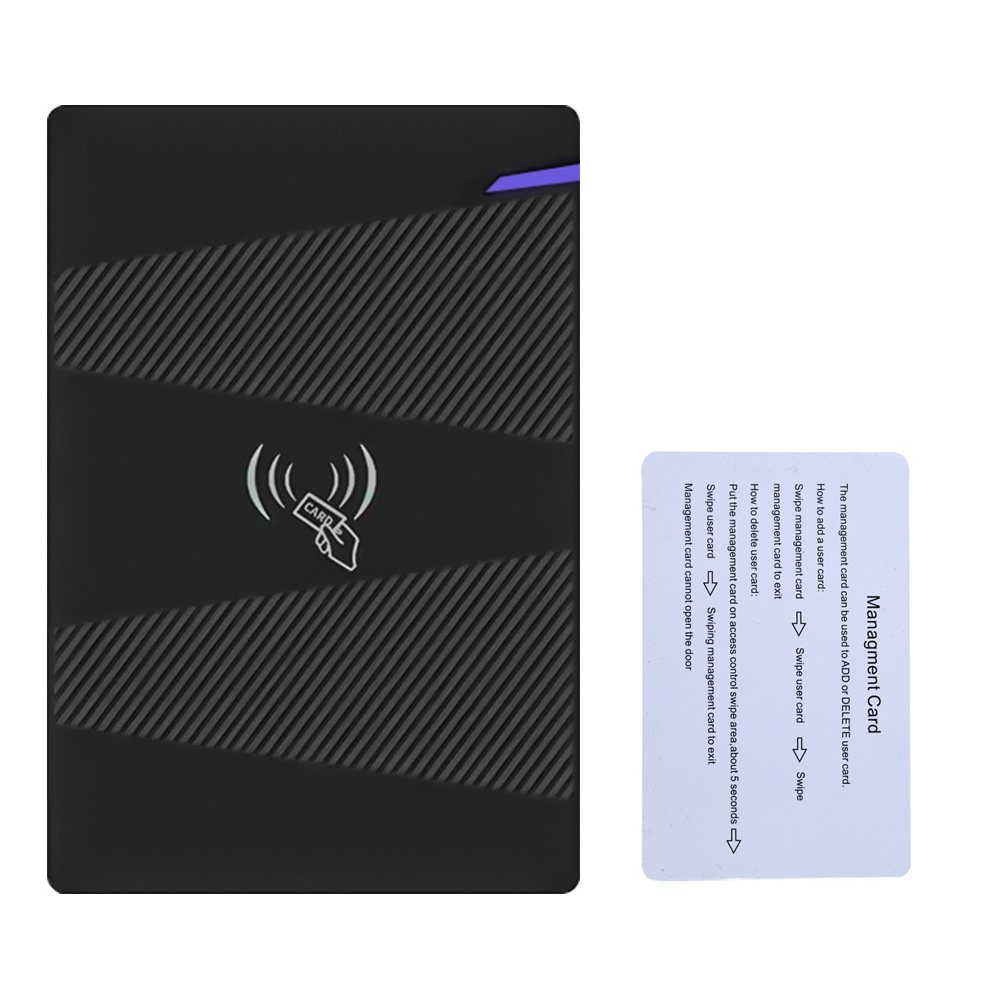

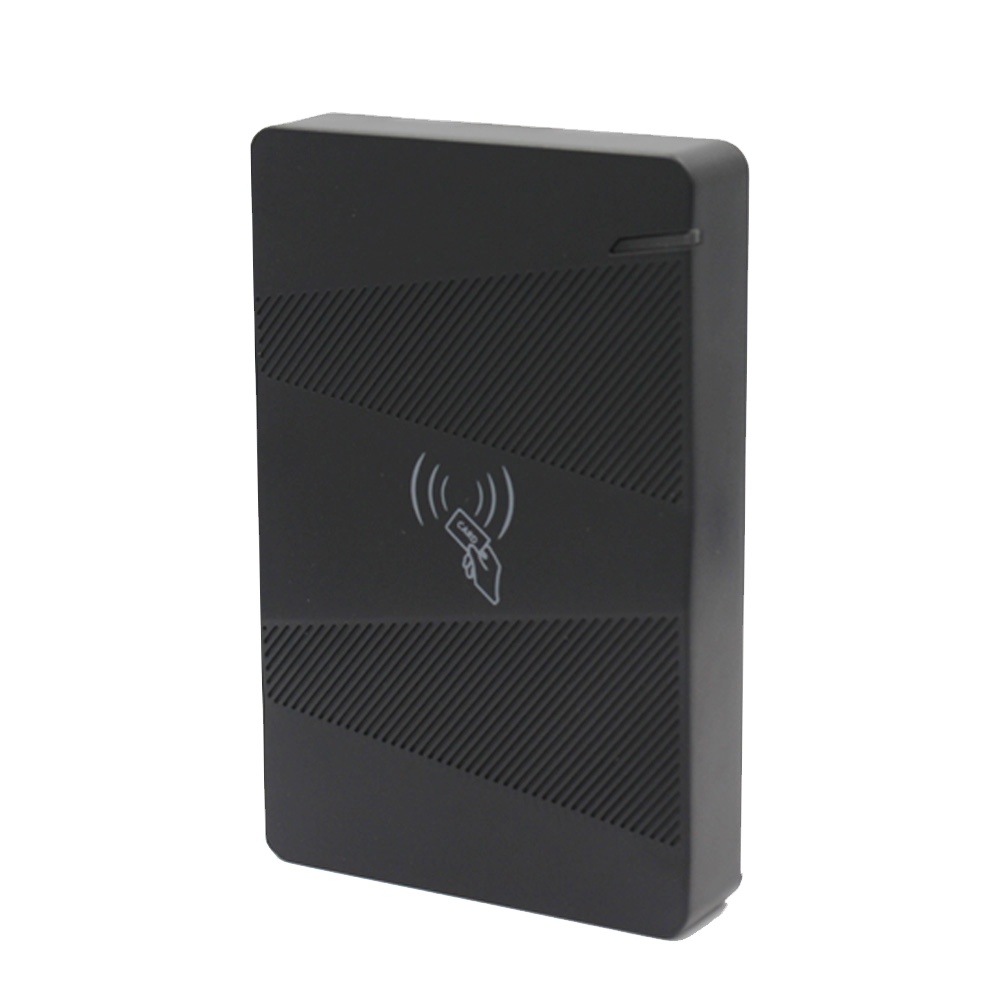

Надёжный и аккуратный считыватель MIFARE/IC 13,56 МГц для любых СКУД. Мгновенно передаёт UID по Wiegand OUT в контроллер, подтверждает проход светодиодом и зуммером, подходит для монтажа у входных дверей в офисах, подъездах, гостиницах и на складах.
Ключевые преимущества
-
Работает с картами/брелоками MIFARE (ISO/IEC 14443-A)
-
Wiegand 26/34 OUT (D0/D1) — совместим практически с любыми контроллерами
-
Быстрый отклик < 0,1 с, стабильное считывание
-
Световая и звуковая индикация (LED/BEEP)
-
Узкий корпус для установки на косяк двери; защита от пыли и влаги уровня IP65 (для улицы под козырьком)
-
Питание от 12 В DC, низкое потребление
-
Простой монтаж: всего 6–7 проводов (12V, GND, D0, D1, LED, BEEP, опц. TAMPER)
Как это работает
-
Пользователь подносит IC-карту/брелок к зоне считывания.
-
Считыватель считывает UID и отправляет его по Wiegand OUT в контроллер.
-
Контроллер принимает решение (разрешить/запретить) и управляет замком; считыватель индицирует результат LED/зуммером.
Монтаж и питание
-
Подключение: +12V, GND, D0, D1, LED, BEEP, (опц.) TAMPER.
-
Рекомендации: прокладывайте кабель в гофре, устанавливайте под козырёк; избегайте близости силовых линий и массивного металла (уменьшает дальность).
-
Питание: стабилизированный БП 12 В; реле замка — на стороне контроллера, не считывателя.
Готовые сценарии
-
Офис: вход по IC-карте, индикация «зелёный/пик» при разрешении.
-
Склад/магазин: уличная установка IP65, управление индикацией от контроллера по входам LED/BEEP.
-
Отель/хостел: считыватель снаружи, контроллер и замок — внутри номера.
Мини-FAQ
Это контроллер или считыватель? Считыватель. Релейного выхода у него нет — дверь открывает контроллер.
Какие карты поддерживает? MIFARE/IC 13,56 МГц, ISO/IEC 14443-A (Classic 1K/4K, Ultralight и совместимые).
К какому оборудованию подключается? К любому контроллеру с входом Wiegand 26/34.
Можно ставить на улицу? Да, при IP65 и правильной установке под козырьком.
А если у меня карты 125 кГц EM-ID? Нужна ID-версия того же считывателя.
Характеристика
-
Тип: внешний бесконтактный считыватель IC/MIFARE
-
Частота/стандарт: 13,56 МГц, ISO/IEC 14443-A
-
Поддерживаемые метки: MIFARE Classic 1K/4K, Ultralight и совместимые
-
Интерфейс связи: Wiegand 26/34 OUT (D0/D1)
-
Управляющие линии: LED, BEEP, (опц.) TAMPER
-
Дальность считывания: ≈ 3–6 см (зависит от метки/монтажа)
-
Время распознавания: < 0,1 с
-
Индикация: двухцветный LED, зуммер
-
Питание: DC 9–16 В (тип. 12 В), низкое энергопотребление
-
Степень защиты: IP65 (наружная/внутренняя установка)
-
Условия: −20…+60 °C; 10–90 % RH без конденсата
-
Корпус: узкий настенный, чёрный, скрытая прокладка кабеля
