Wi-Fi реле SONOFF MINIR4M Matter (Extreme)

Назначение: ультракомпактное одноканальное реле с поддержкой Matter over Wi-Fi. Добавляет «умное» управление света/розеток в существующую проводку, сохраняя ваш настенный выключатель. Работает локально через любой совместимый Matter-контроллер (Apple Home, Google Home, Alexa, SmartThings и др.).

Ключевые преимущества

• Matter/локальное управление: единый стандарт, быстрая реакция, мульти-админ (одно устройство в нескольких приложениях).

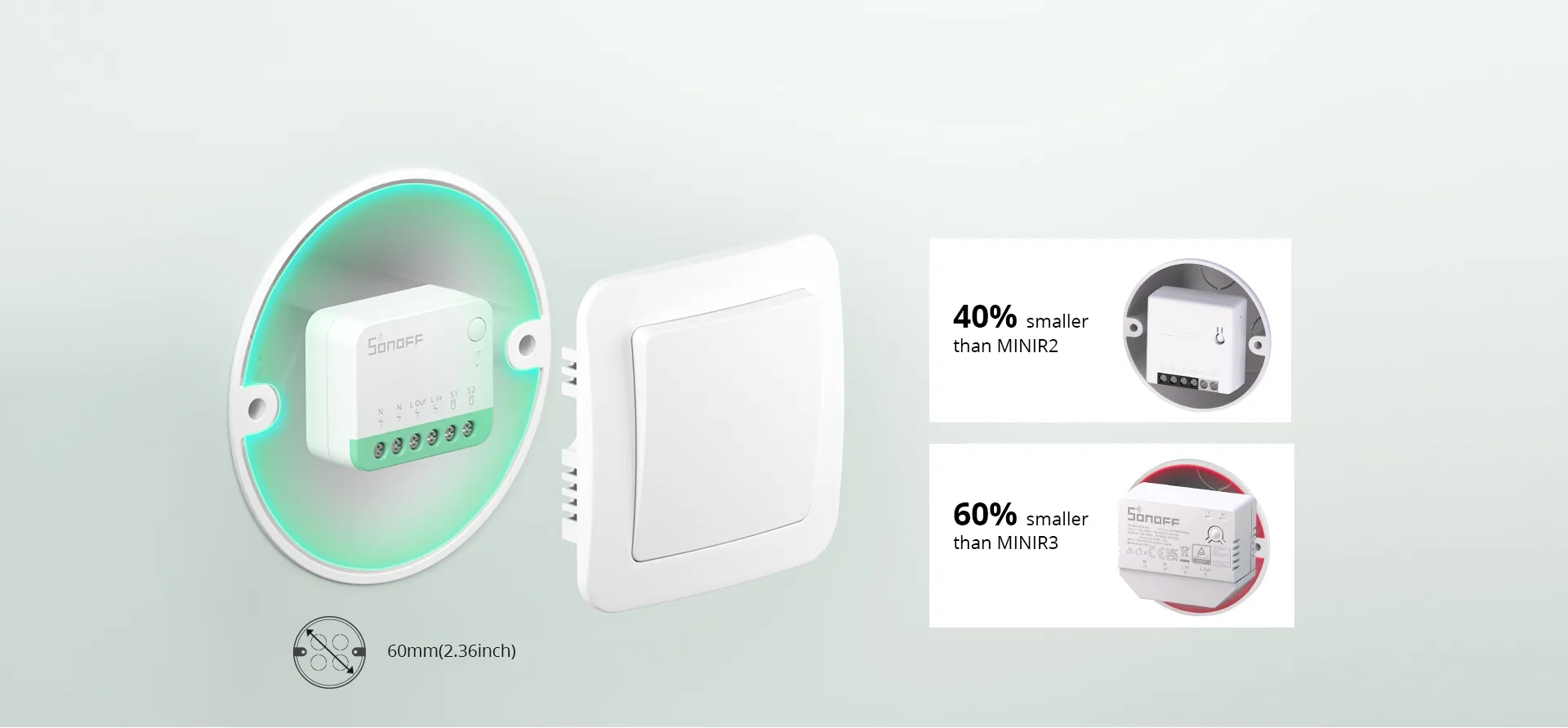

• Ultra-compact (Extreme): корпус около 40×33×17 мм — свободно помещается в подрозетники и коробки.

• Сохранение «живой» клавиши: подключение внешнего выключателя к клеммам S1/S2 (кнопка/фиксирующий/перекидной).

• Режим «Detach Relay» и «сухой контакт»: можно разнести логику кнопки и состояние реле; допускается управление цепями без подачи сетевого напряжения на выход.

• Гибкие сценарии: таймеры, расписания, автоматизации — на стороне вашего Matter-хаба, без облака.

• Безопасность и надёжность: негорючий корпус (UL94 V-0), гальваническая развязка управления, защита от дребезга входа.

Электрические характеристики

• Питание: 100–240 В AC, 50/60 Гц

• Каналов: 1 (нормально-разомкнутое реле)

• Макс. нагрузка: до 10 А (резистивная: лампы накаливания/галоген, тэны и т. п.)

  Для драйверных LED/КЛЛ — учитывайте пусковые токи и требования по минимальной нагрузке; возможно снижение допустимой мощности.

• Рабочая температура: 0…+40 °C (внутри помещения)

Беспроводная часть

• Протоколы: Matter over Wi-Fi (2.4 ГГц 802.11 b/g/n), BLE — для ускорения первичного добавления

• Интеграции: добавляется в экосистемы с Matter-контроллером; управление и сцены — в их приложениях

• Локальные функции: управление без выхода в интернет в пределах вашей локальной сети/фабрики Matter

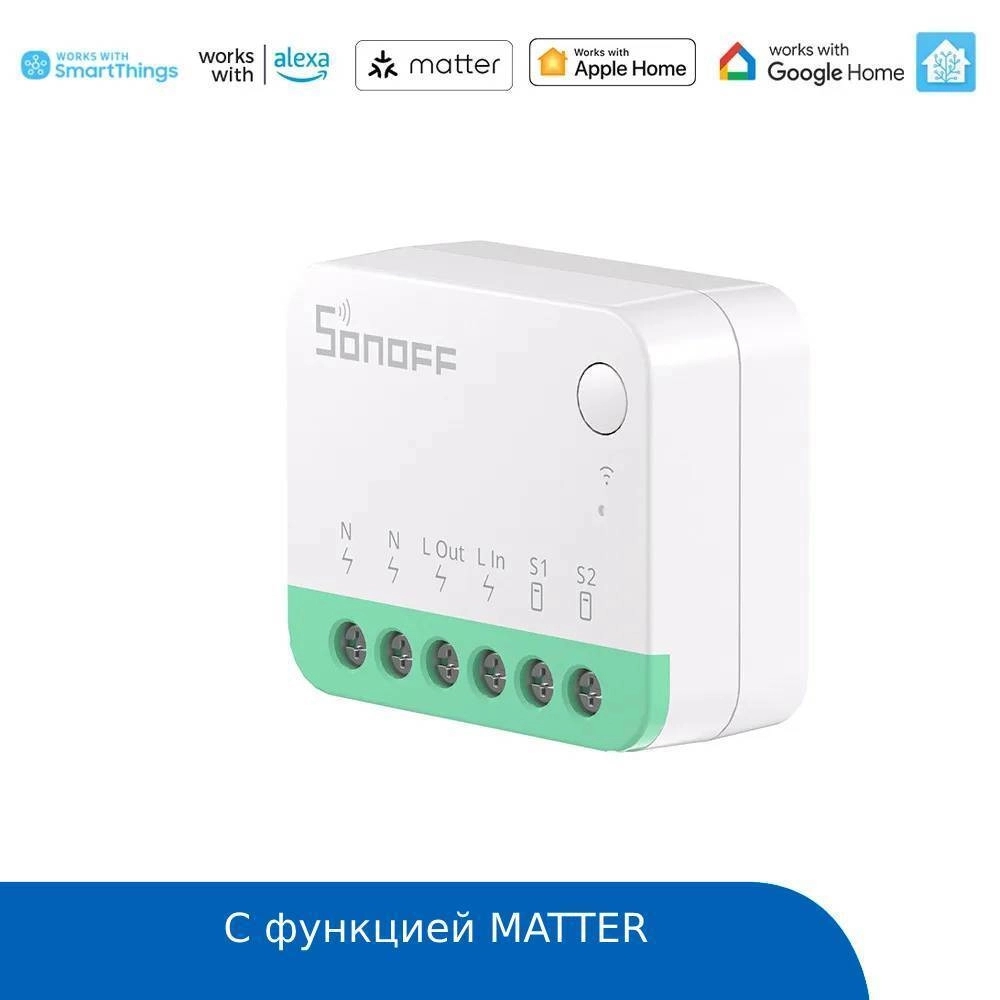

Клеммы и подключение

• L-IN / L-OUT — вход/выход фазы на нагрузку

• N — нейтраль (обязательна; это устройство требует N-провод)

• S1 / S2 — вход внешнего выключателя (сухой контакт/кнопка)
  Схема: фаза с сети → L-IN, из L-OUT на нагрузку; N общей шиной на реле и нагрузку; S1/S2 — к контактам настенного выключателя.

Перед монтажом обязательно обесточьте линию. Установку должен выполнять квалифицированный специалист.

Функции управления

• Вкл/выкл из приложения и физическим выключателем

• Настройка типа внешнего переключателя (кнопка/фиксирующий/перекидной)

• Detach Relay (кнопка не меняет состояние реле, а запускает сцены)

• Таймеры/расписания/автоматизации через ваш Matter-хаб

• OTA-обновления прошивки

Практические сценарии

• Коридор/лестница: датчик движения + расписание, с сохранением привычной клавиши

• Спальня/детская: «ночной режим» по времени или сценарию

• Кабинет/офис: групповой свет, имитация присутствия, сцены «Работа/Ушёл»

• Витрина/салон: автоматическое включение освещения по расписанию

Требования и рекомендации

• Подключение только в сухих помещениях, внутри распределительных коробок/подрозетников достаточной глубины

• Соблюдайте дерейтинг мощности для LED/индуктивных нагрузок (трансформаторы, вентиляторы)

• Для очень маломощных LED возможен параллельный байпас (конденсатор) — по ситуации

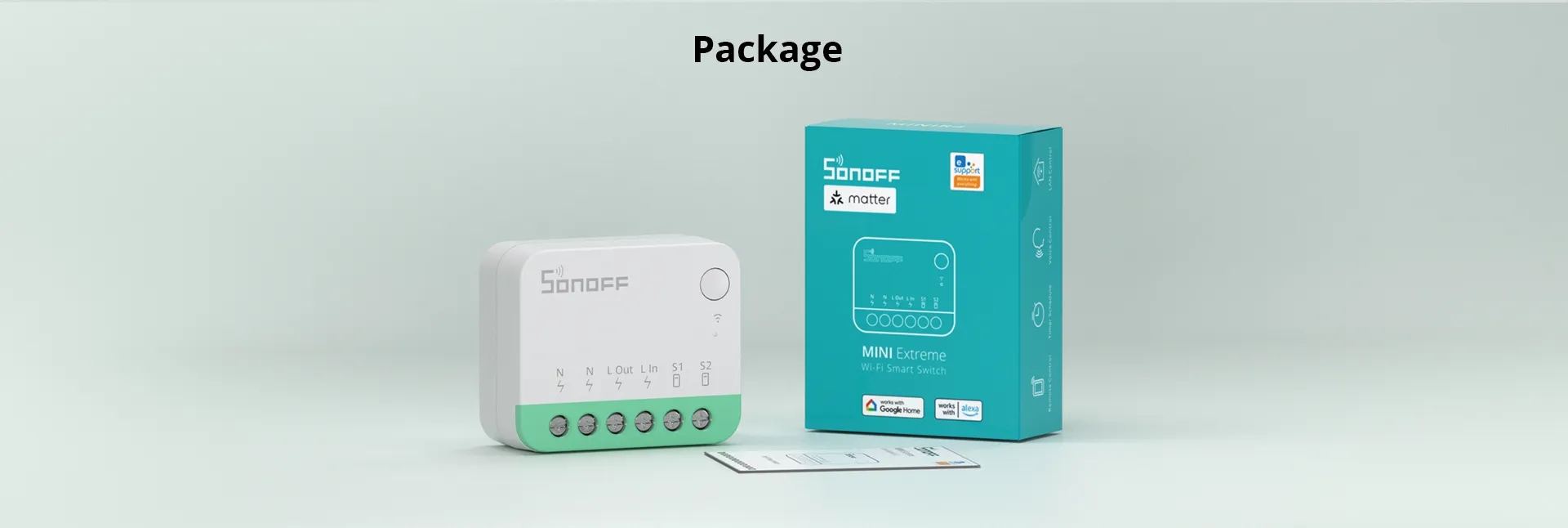

Комплект поставки

• Реле SONOFF MINIR4M Matter

• Клеммные зажимы (установлены)

• Краткая инструкция по установке
