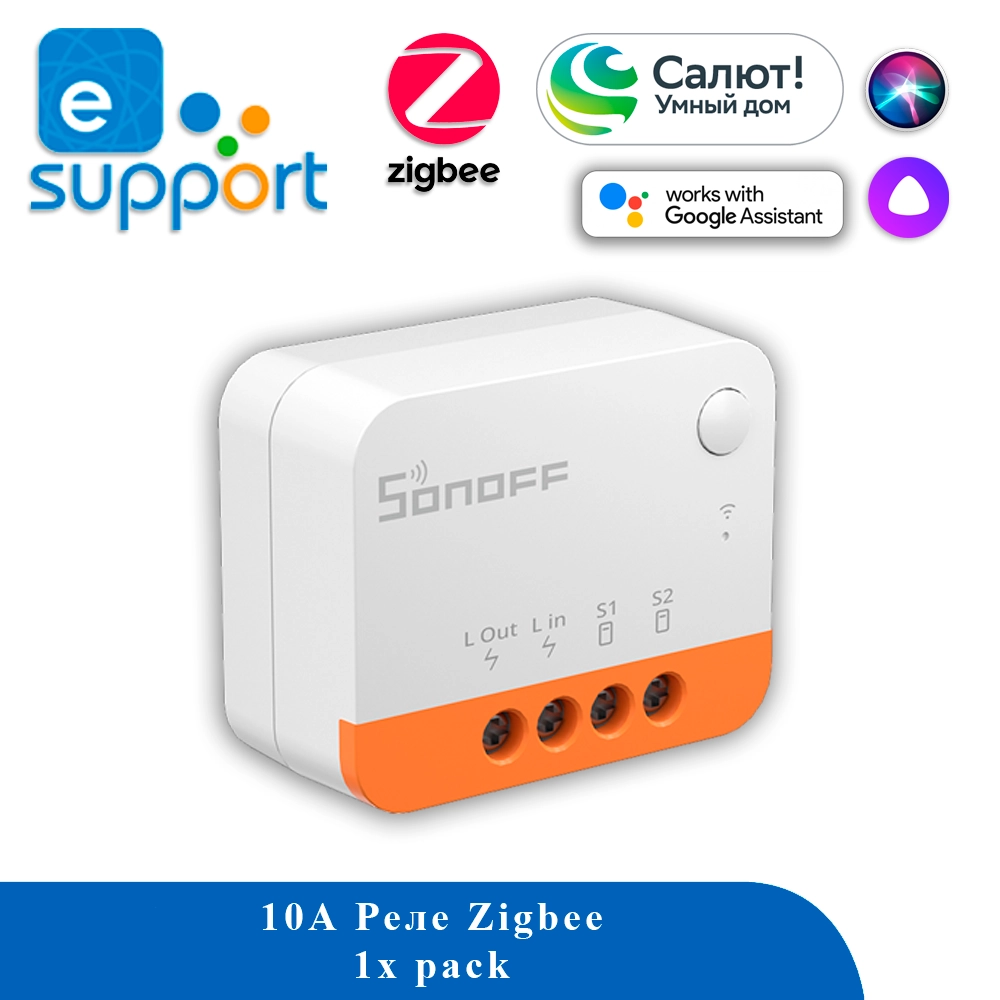

Реле SONOFF ZBMINI-L2 (Zigbee Extreme)

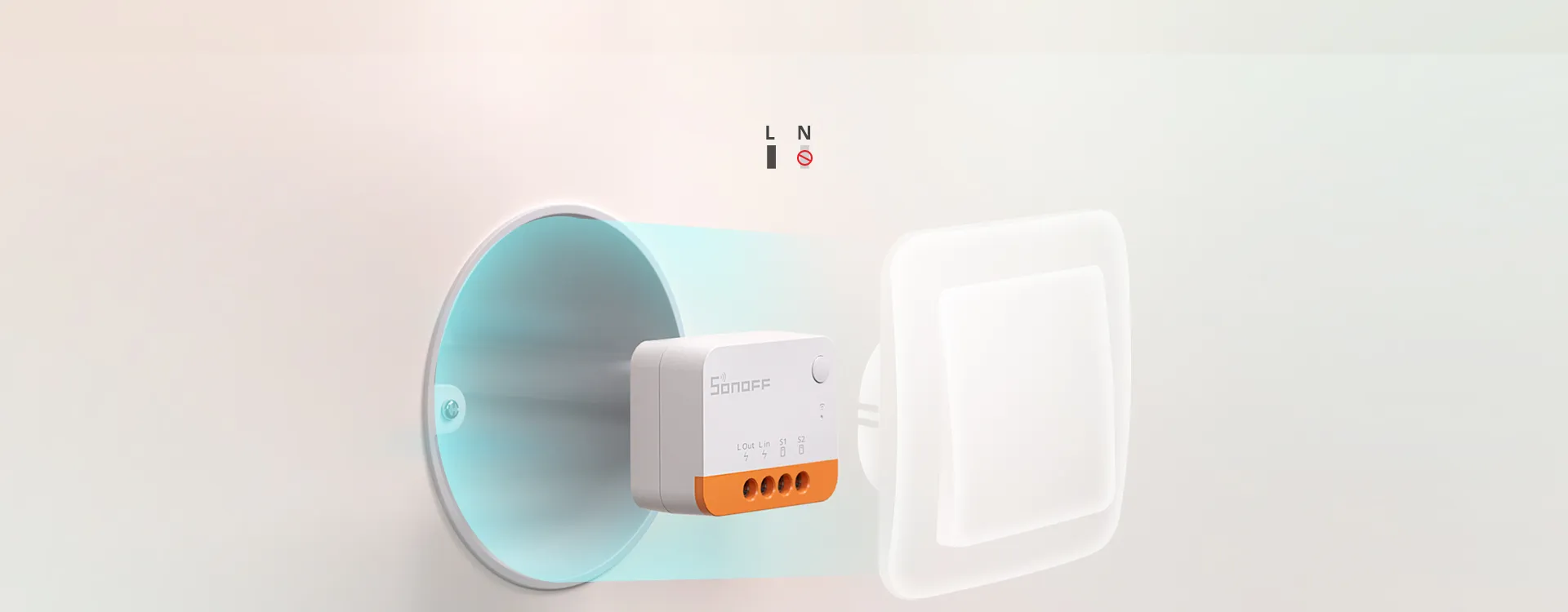

Назначение: ультракомпактное одноканальное реле для скрытого монтажа за настенным выключателем или в распределительной коробке. Работает без нулевого провода (2-проводная схема), идеально для старых проводок. Управление светом и нагрузками по Zigbee 3.0 с локальными автоматизациями.

Ключевые преимущества

• Без нейтрали: подключение только к фазе и нагрузке, сохранение штатного выключателя.

• Очень компактное: помещается за большинством настенных клавиш.

• Zigbee 3.0: стабильная работа в «меш»-сети, быстрые отклики.

• Поддержка внешних выключателей: клавишный/кнопочный/переключатель (S1/S2).

• Проходной контроль: легко организовать управление из двух мест.

• Работает как Zigbee-роутер: расширяет радиопокрытие сети (питается от сети).

• Локальные сцены и таймеры: зависят от вашего хаба, интернет не обязателен.

• Безопасность: гальванически изолированная силовая часть, негорючий корпус.

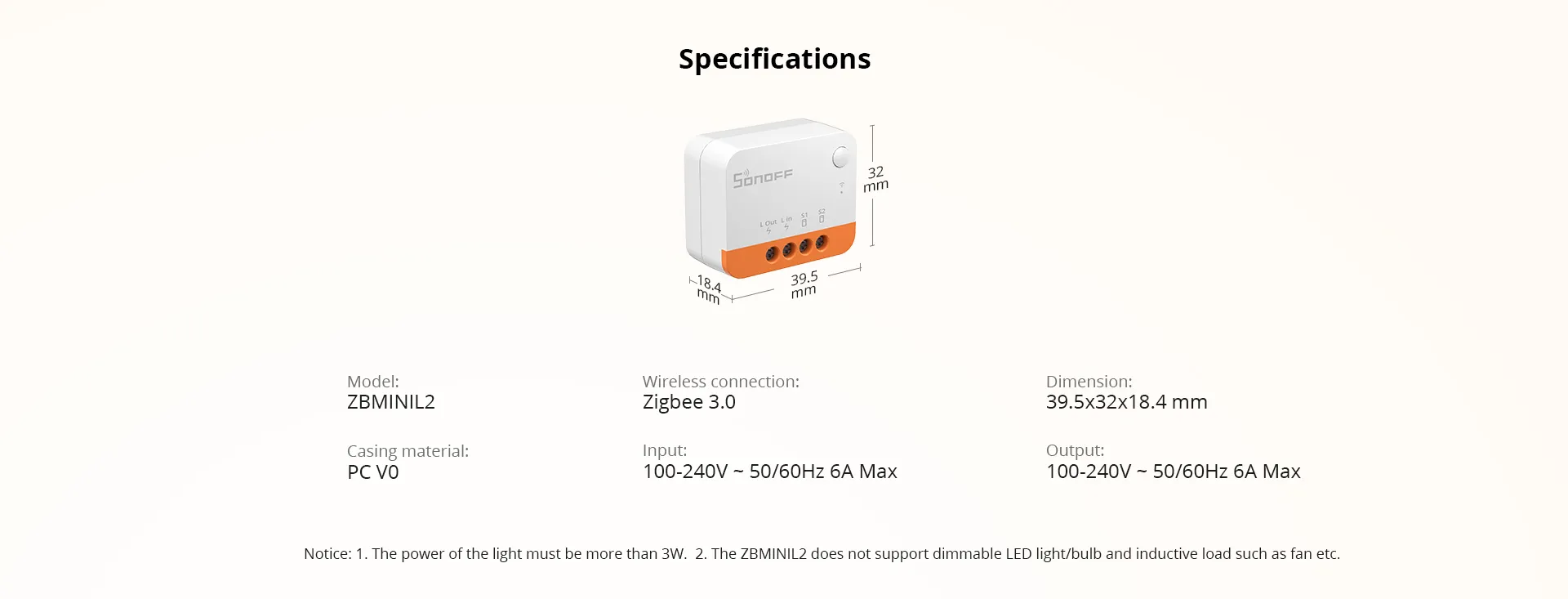

Электрические характеристики

• Питание: 100–240 В AC, 50/60 Гц

• Каналов: 1 (SPST, нормально-разомкнутый)

• Макс. ток нагрузки: до 6 А (резистивная нагрузка)

• Совместимость с лампами: накаливания/галоген/большинство LED и ЭСЛ

  Для очень маломощных LED может потребоваться байпас (конденсатор) для исключения мерцания — зависит от драйвера лампы.

• Рабочая температура: 0…+40 °C

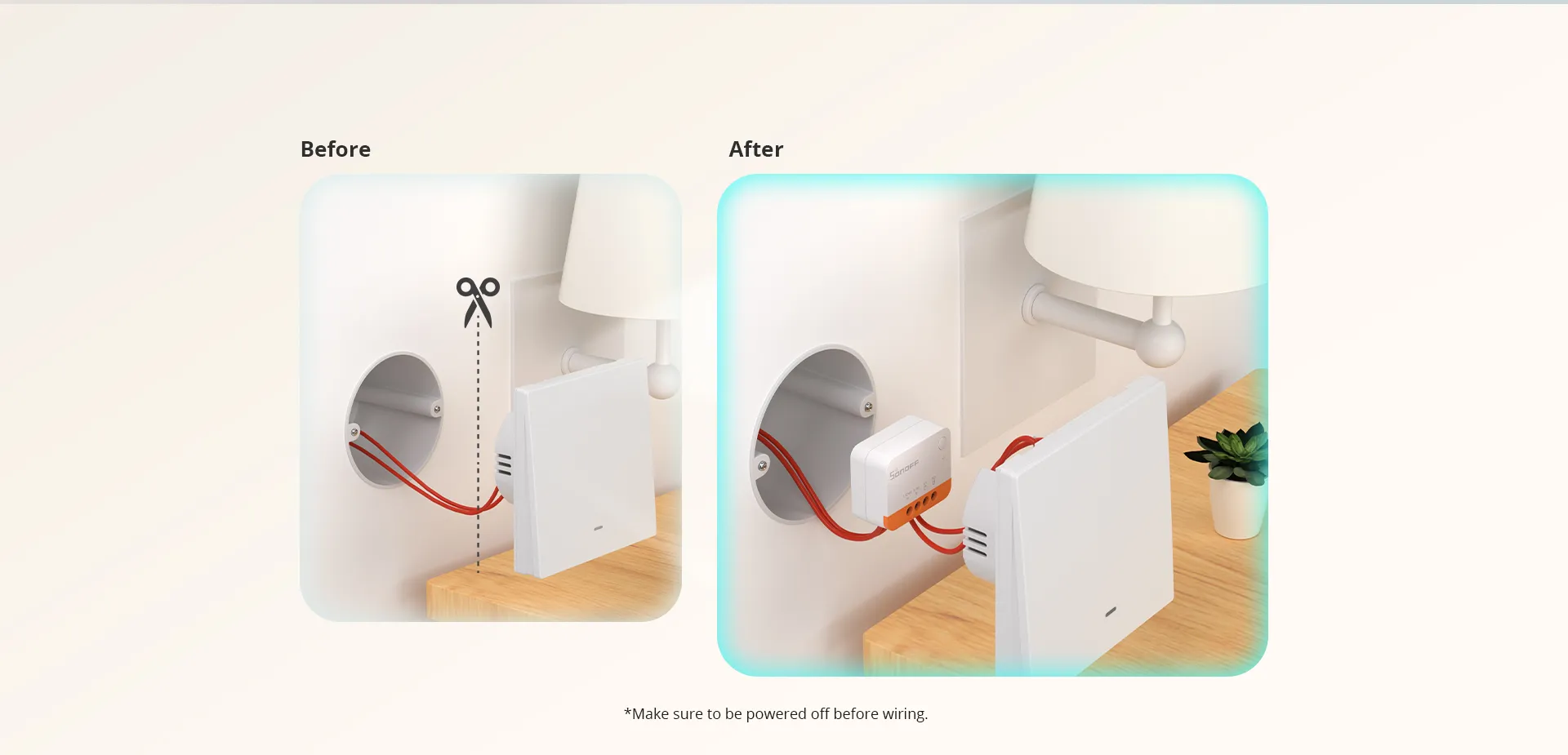

Подключение и монтаж (2-проводная схема)

• L IN — вход фазы от сети

• L OUT — выход фазы на нагрузку (свет)

• S1/S2 — к контактам существующего выключателя (сухой контакт)
  Монтаж в подрозетник/коробку, глубина и заполненность коробки зависят от проводки и аксессуаров. Перед установкой — обесточить линию.

Функции управления

• Вкл/выкл реле из приложения/хаба и физическим выключателем.

• Настройка типа внешнего переключателя (фиксирующий/кнопочный/переключатель).

• Таймеры, обратные отсчёты, расписания, сцены и автоматизации (зависят от хаба).

• Группы устройств и «умные» сценарии (ночной режим, имитация присутствия и т. п.).

• OTA-обновления через совместимый координатор Zigbee.

Совместимость

• Стандарт Zigbee 3.0: добавляется в большинство современных Zigbee-хабов.

• Работает совместно с датчиками движения/открытия/освещённости в общих сценариях.

• При питании от сети выступает повторителем (роутером) для других Zigbee-устройств.

Безопасность и надёжность

• Корпус из негорючего пластика, скрытая установка вне доступа.

• Электрическая развязка управляющей и силовой части.

• Защита от дребезга входа, корректная работа с импульсными кнопками.

• Требуется соблюдение правил электромонтажа; работы должен выполнять квалифицированный специалист.

Примеры сценариев

• Движение → свет на 5 мин в коридоре без прокладки нейтрали.

• Двойное управление (спальня/проход): клавиша у двери + кнопка у кровати.

• «Ночной режим»: приглушённый свет по времени или событию датчика.

• Группы освещения: одновременное управление несколькими линиями через сцены.

Комплект поставки

• Реле SONOFF ZBMINI-L2 (Zigbee Extreme)

• Клеммы (заводские)

• Краткая инструкция по подключению
