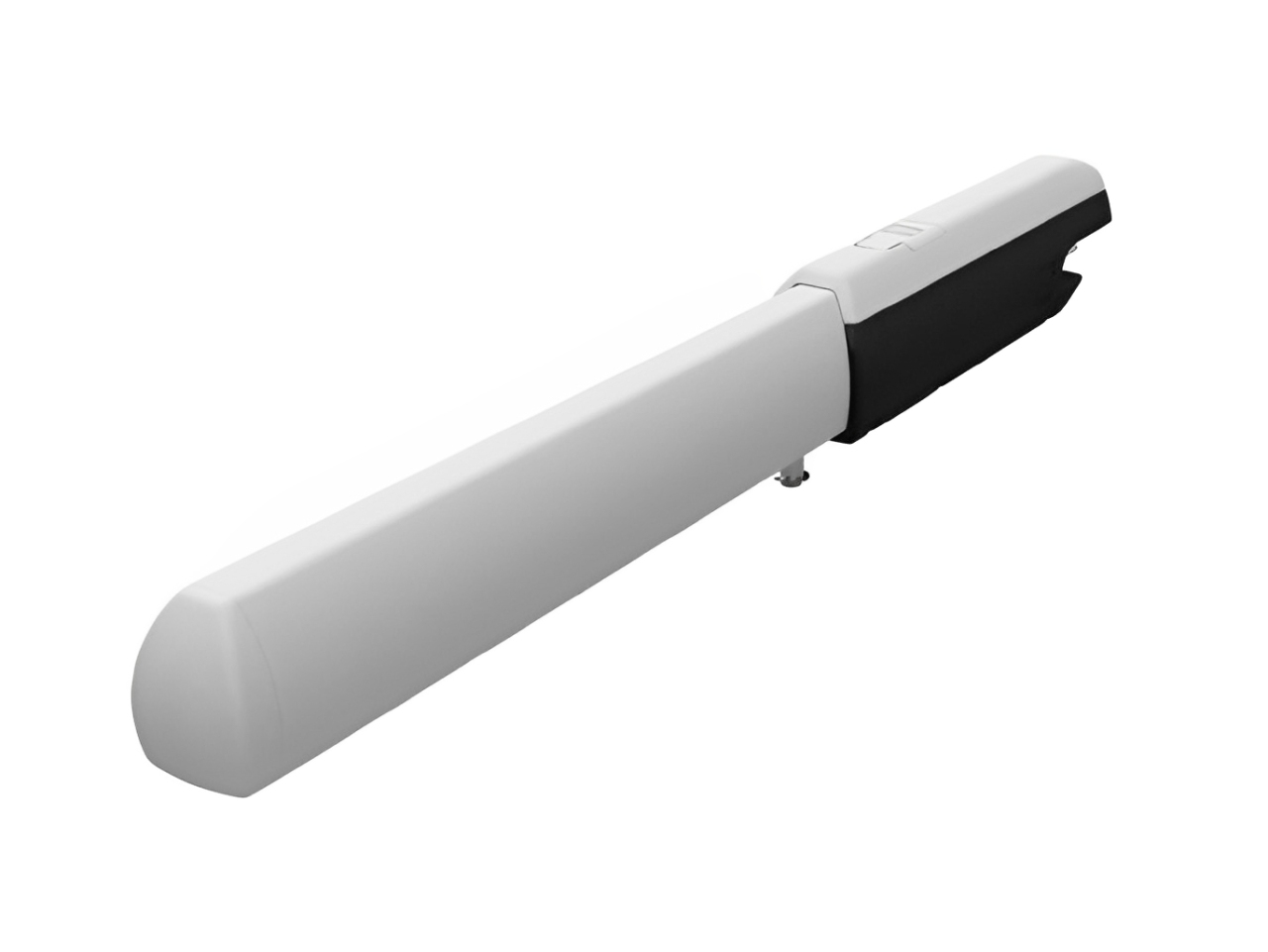

Электромеханический линейный привод 24 В DC для автоматизации распашных ворот. Рекомендуется для интенсивной эксплуатации (жилые и коммерческие объекты). Самоблокирующийся редуктор удерживает створку в покое; ручная разблокировка — ключом. Подходит для систем с одной или двумя створками.
Ключевые особенности
-
Самоблокирующийся редуктор: фиксация створки без подпора от привода.
-
Интенсивная работа, 24 В: плавный пуск/останов, точные замедления и реверс при препятствии*
-
Концевые микропереключатели «Открыто/Закрыто»: точная остановка.
-
Большой ход 500 мм: удобен для широких столбов и глубоких посадочных размеров.
-
Механическая разблокировка ключом: возможность ручного открывания при отсутствии питания.
-
Прочный корпус: литой алюминий, винт с эпицилоидным редуктором, IP44.
* Функции зависят от используемого контроллера 24 В (например, *ZLX24MA*).
Технические характеристики (кратко)
-
Питание двигателя: 24 В DC, мощность ~120 Вт, ток до 10 А (макс.)
-
Усилие толкающее: ~400–3000 Н
-
Ход штока: 500 мм; передаточное число: 1/36
-
Время 90°: регулируемое ~20–60 с (через контроллер)
-
Степень защиты: IP44; масса привода ~11 кг
-
Макс. параметры створки:
-
до 5 м — до 400 кг
-
до 4 м — до 500 кг
-
до 3 м — до 600 кг
-
до 2,5 м — до 800 кг
-
до 2 м — до 1000 кг
-
-

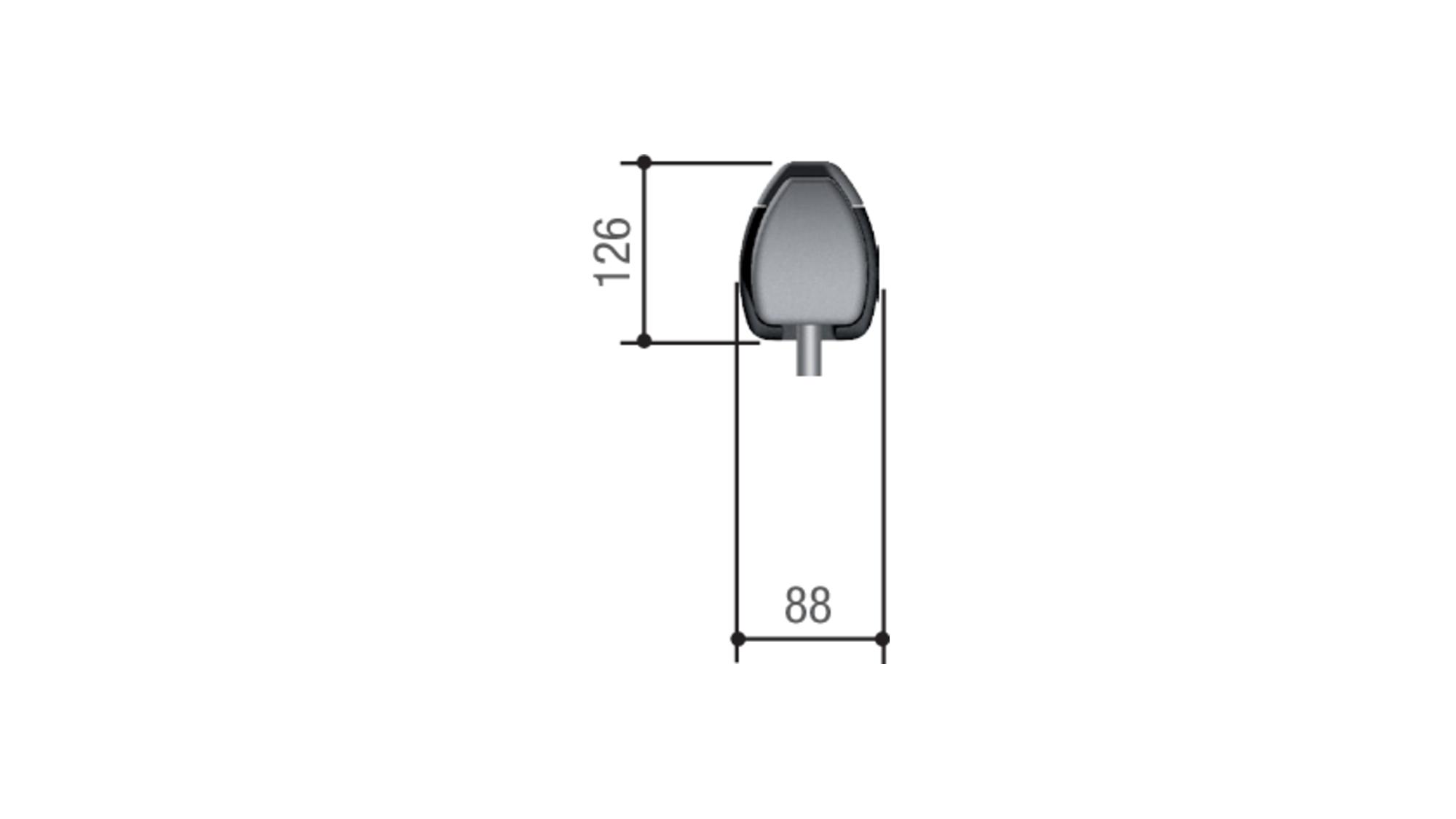

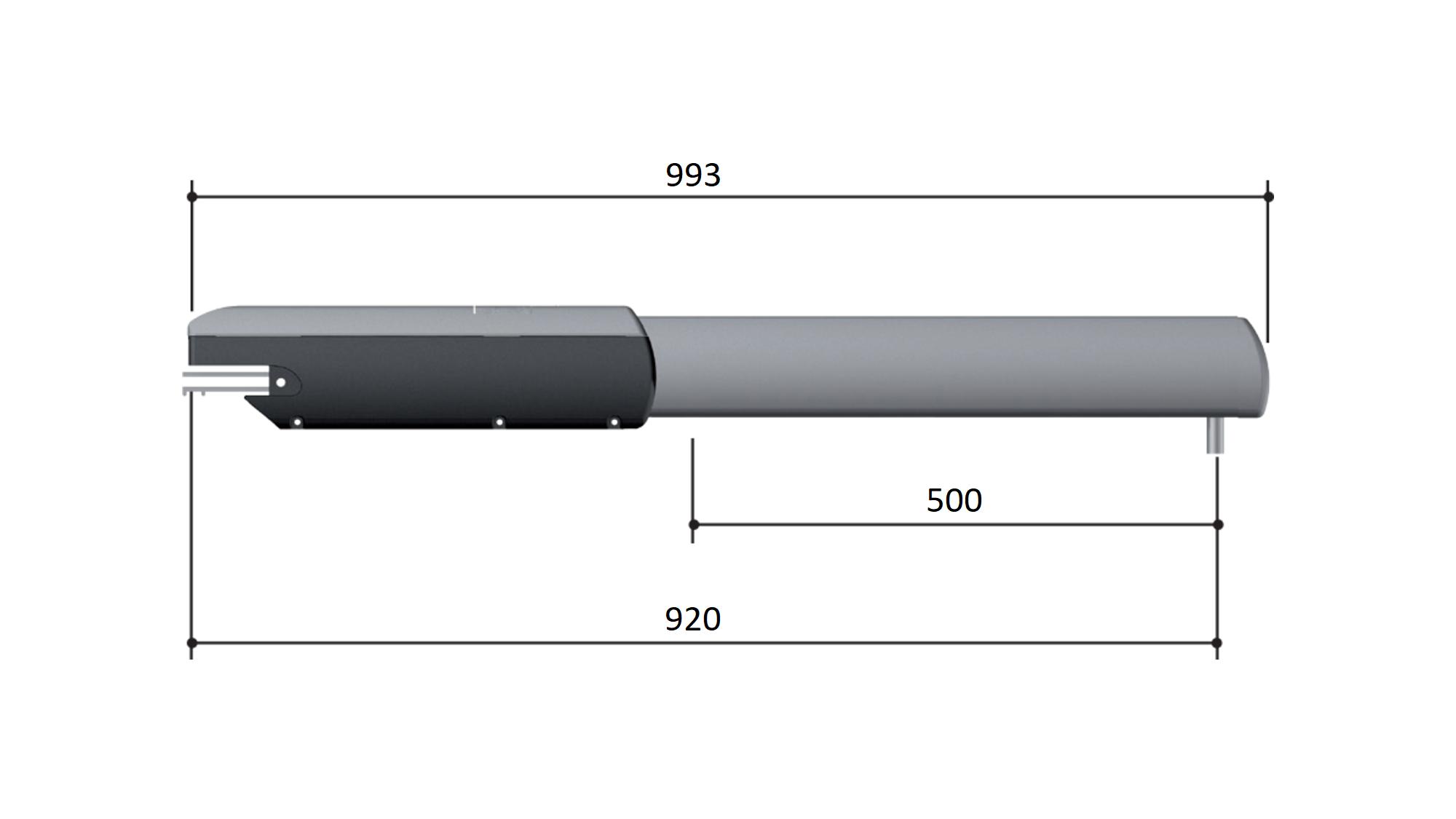

Габариты (Ш×Г×Д): примерно 88×126×993 мм
Совместимость
Работает с блоками управления 24 В CAME (например, ZLX24MA). Для длинных/«парусных» створок рекомендуется дополнительно устанавливать электромеханический замок для разгрузки привода.
Монтаж и подключение (общее)
-

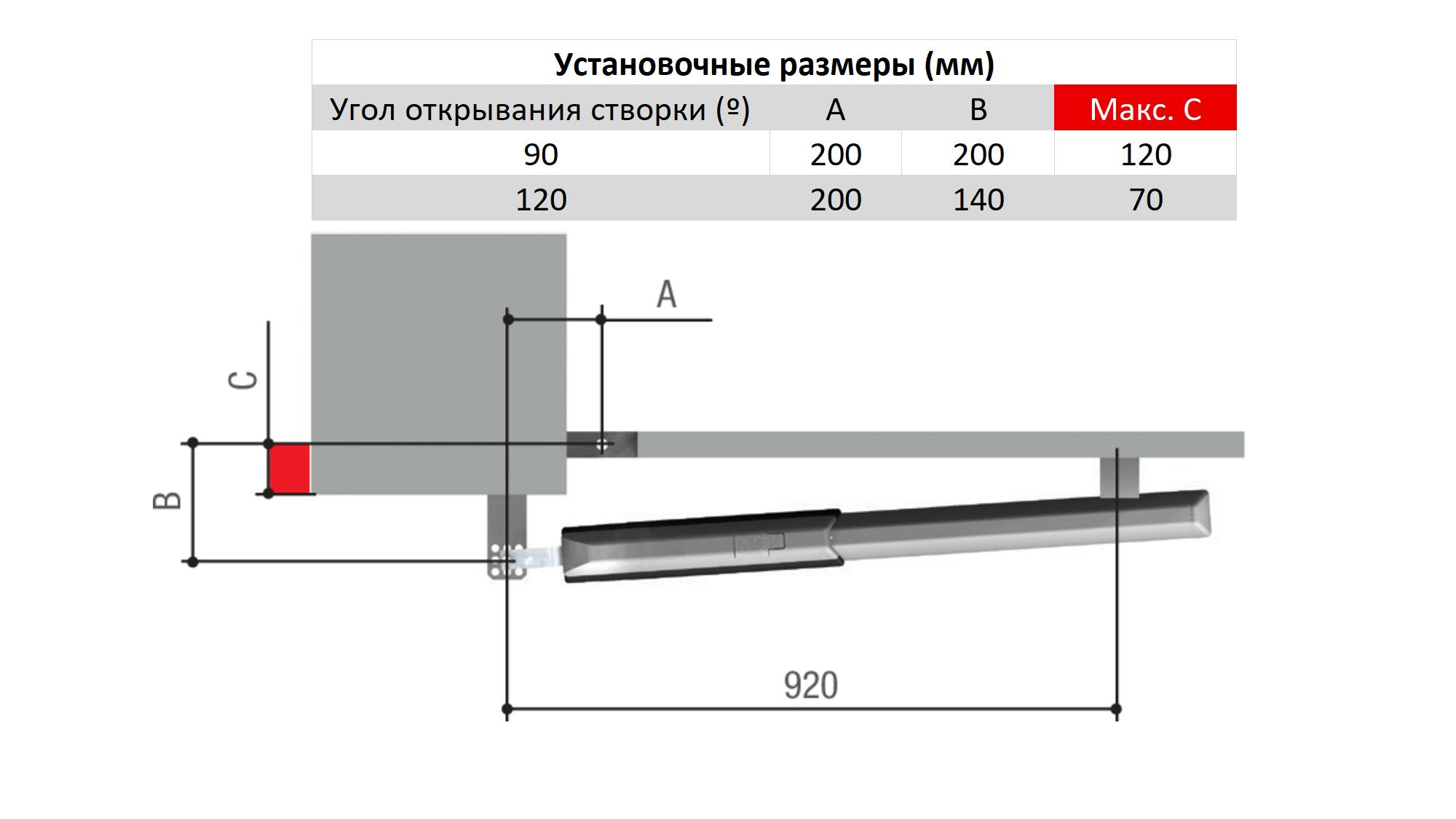

Соблюдайте монтажные размеры A/B по паспорту.
-
Подключите питание и аксессуары к контроллеру 24 В (фотоэлементы, лампа, замок).
-
Выполните автонастройку хода и замедлений, проверьте реверс при препятствии.
Комплект поставки
Привод A5024N, комплект кронштейнов (задний/передний), ключ разблокировки, краткая инструкция. Фактическая комплектация может отличаться в зависимости от поставки.
