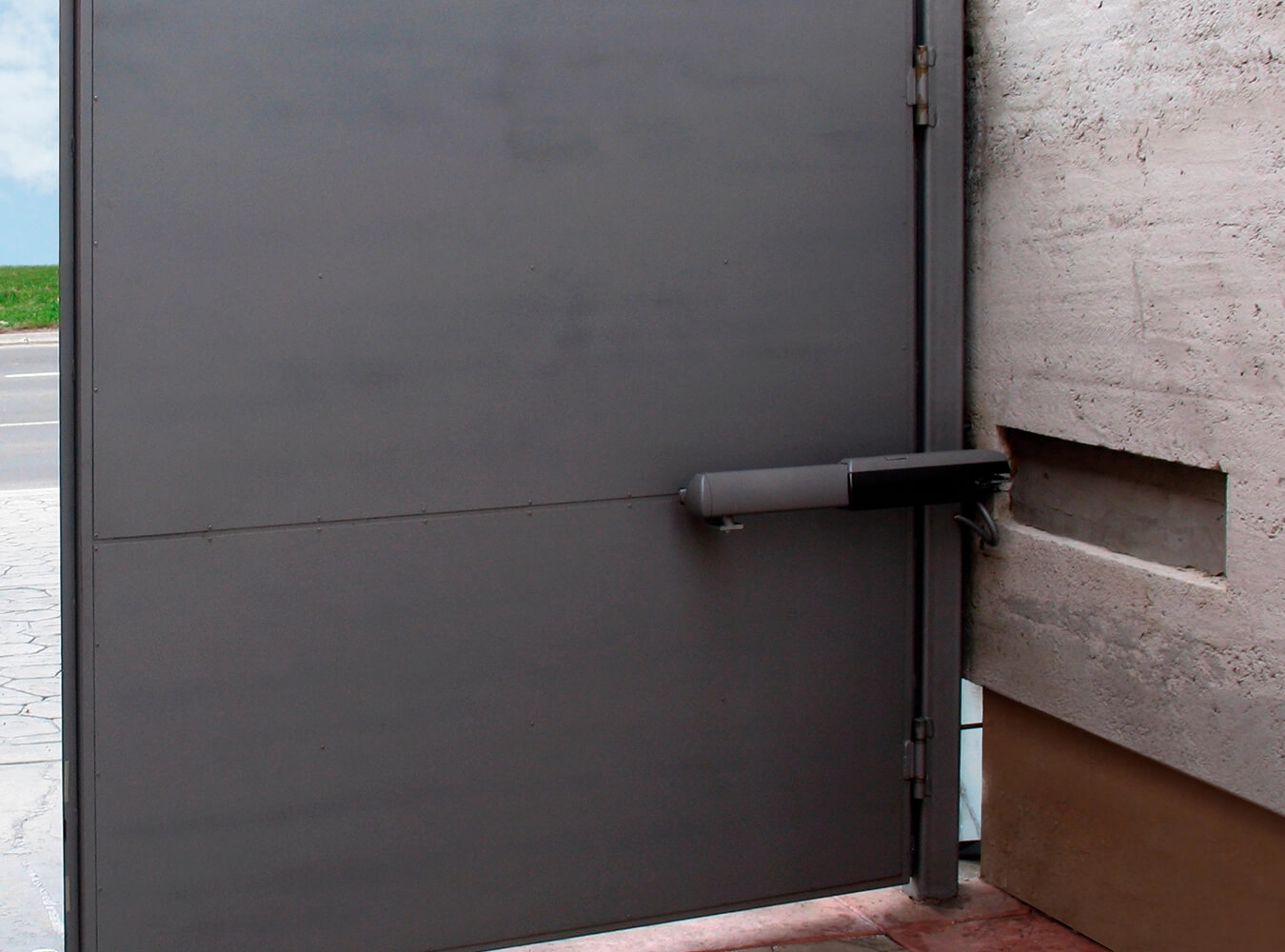

Электромеханический линейный привод 230 В AC для распашных ворот частного и коммерческого назначения. Самоблокирующийся редуктор удерживает створку в закрытом положении без дополнительных запоров. Разблокировка — ключом для ручного открытия при отсутствии питания. Подходит для систем на одну или две створки.
Ключевые особенности
-
Самоблокирующийся редуктор — створка зафиксирована без обратного хода.
-
Мощная линейная тяга — уверенная работа при ветре и тяжёлых створках.
-
Ход штока ~300 мм — удобно при больших размерах опорного столба.
-
Надёжная механика — винтовая пара, металлические кронштейны, корпус из сплава.
-
Ручная разблокировка ключом — быстрое аварийное открытие.
-
Совместимость с блоками 230 В CAME (например, ZM-серии, ZA/ZF) — гибкая логика, автозакрытие, «пешеходный проход».
-
Уличная эксплуатация — защита от осадков и пыли, стабильная работа в широком температурном диапазоне.
Ограничения
| Макс. ширина створки (м) | 3* | 2.5* | 2 |
| Макс. масса створки (кг) | 400 | 600 | 800 |
| *ОБЯЗАТЕЛЬНО наличие электромеханического замка. | |||
Технические характеристики (кратко)
-
Питание двигателя: 230 В AC
-
Тип привода: линейный, самоблокирующийся
-
Ход штока: около 300 мм
-
Степень защиты: IP44 (типично для серии)
-
Диапазон температур: для уличной установки
-
Ресурс/интенсивность: бытовая/полупромышленная (зависит от регулировок и массы створки)
-
Параметры створки: до ~3 м на створку*
* Точные допуски по массе/длине уточняются по паспорту конкретной комплектации.
Совместимость и управление
Работает с контроллерами 230 В CAME (например, ZM3E, ZA3P и др.). Поддерживаются режимы: пошаговый, автозакрытие с паузой, частичное открытие («пешеходный проход»), подключение фотоэлементов, сигнальной лампы и электрозамка.
Монтаж и подключение (общая схема)
-
Выдержите монтажные размеры A/B согласно паспорту; приварите/закрепите кронштейны.
-
Подключите привод(ы) к блоку управления 230 В, установите фотоэлементы и органы управления.
-
Отрегулируйте времена работы/паузы и логику безопасности.
-
Проверьте цикл «открыть/закрыть» и работу ручной разблокировки.
Комплект поставки
Привод A3000A, задний и передний кронштейны, ключ разблокировки, краткая инструкция. Состав может отличаться по партии поставки.
*Инструкция по монтажу и настройке*
