ZM3E — многофункциональный блок управления для приводов 230 В (CAME)

Назначение

Электронный блок управления для автоматизации распашных ворот с приводами 230 В AC. Подходит для систем с одним или двумя приводами, обеспечивает логики движения, безопасность и подключение аксессуаров. Используется с приводами CAME (версии 230 В) — ATI, KRONO, FERNI, FROG и др. (уточняйте совместимость по паспорту привода).

Ключевые возможности

• 1 или 2 привода 230 В: синхронная работа створок, задержка второй створки.

• Режимы управления: пошаговый (Start–Stop–Reverse), автоматическое закрытие с паузой, частичное открытие «пешеходный проход».

• Регулировки: время работы, пауза перед автозакрытием, задержка створок, логика фотоэлементов.

• Безопасность: входы «Стоп», фотоэлементы на закрытие/открытие, поддержка сигнальной лампы и устройств безопасности.

• Выходы: сигнальная лампа, управление электрозамком/магнитным замком (релейный выход), питание аксессуаров 24 В AC.

• Радиоуправление: слот для встроенной радиоплаты (например, AF на 433,92/868,35 МГц).

• Настройка: DIP-переключатели и потенциометры; разъёмные клеммы для удобного монтажа.

• Защита и надёжность: предохранители по цепям, контроль перегрузки, стабильная работа в уличных условиях.

Подключение (общая схема)

1. Подайте питание 230 В на блок управления (через автомат/УЗО).

2. Подключите приводы М1/М2, концевики или датчики положения согласно схеме вашего привода.

3. Подключите входы «Старт», «Стоп», фотоэлементы (NC/NO по логике блока).

4. Подключите сигнальную лампу и электрозамок (через релейный выход).

5. Установите радиоплату (при необходимости) и обучите пульты.

6. Отрегулируйте времена и логику DIP-переключателями/потенциометрами, протестируйте цикл.

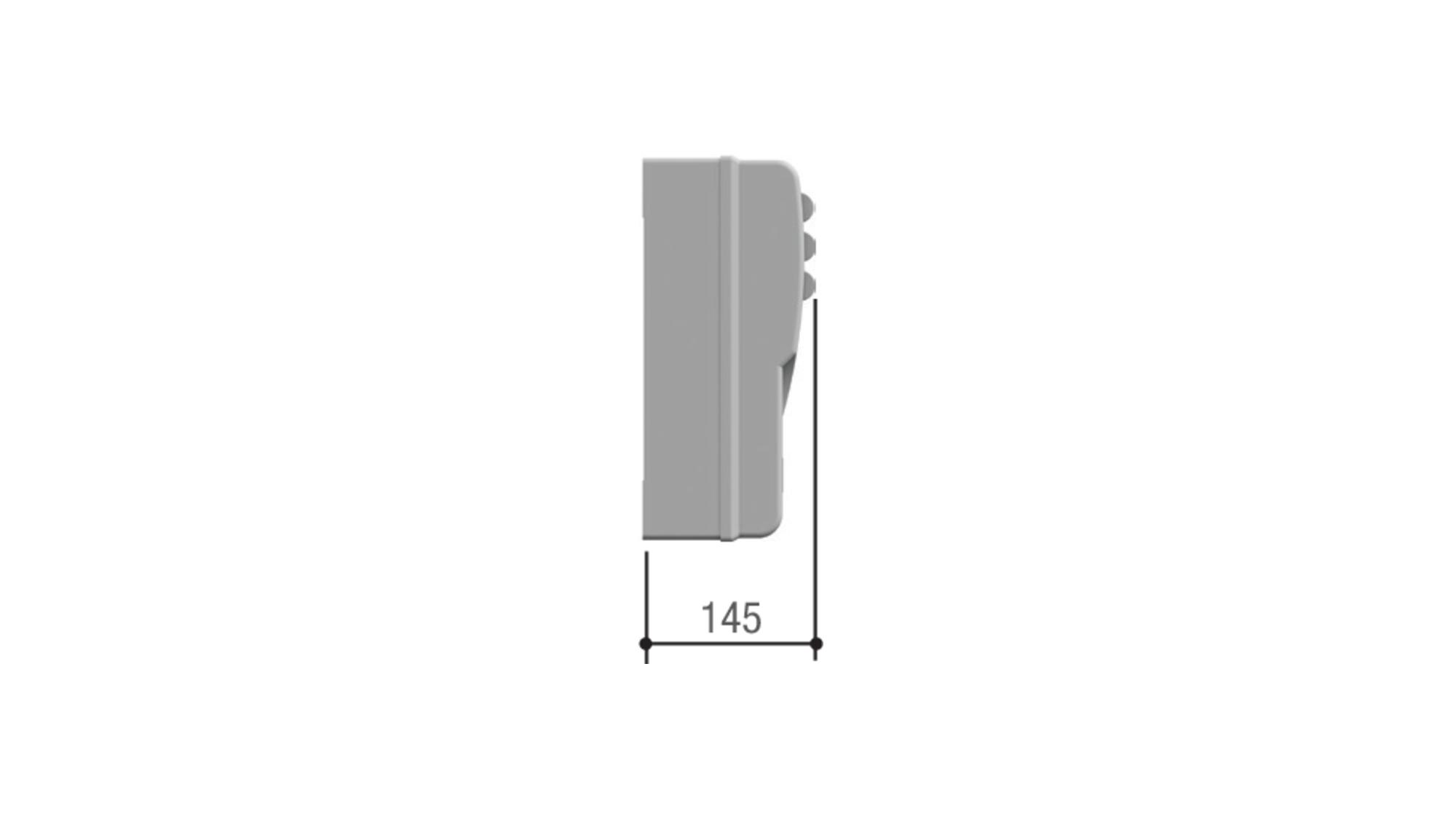

Технические характеристики (кратко)

• Питание блока: 230 В AC

• Управление: 1–2 привода 230 В AC

• Питание аксессуаров: 24 В AC

• Входы: Старт, Стоп, Фото (закрытие/открытие), концевики/датчики положения*

• Выходы: Сигнальная лампа, реле замка/доп. нагрузки

• Радиоканал: слот под частотную плату серии AF

• Настройка: DIP-переключатели, потенциометры
  * Набор входов/их логика могут различаться по ревизии платы и модели привода.

Комплект поставки

• Блок управления ZM3E (плата)

• Клеммные колодки/предохранители (зависят от комплектации)

• Краткая инструкция и схема подключения

*Инструкция по монтажу и настройке*
