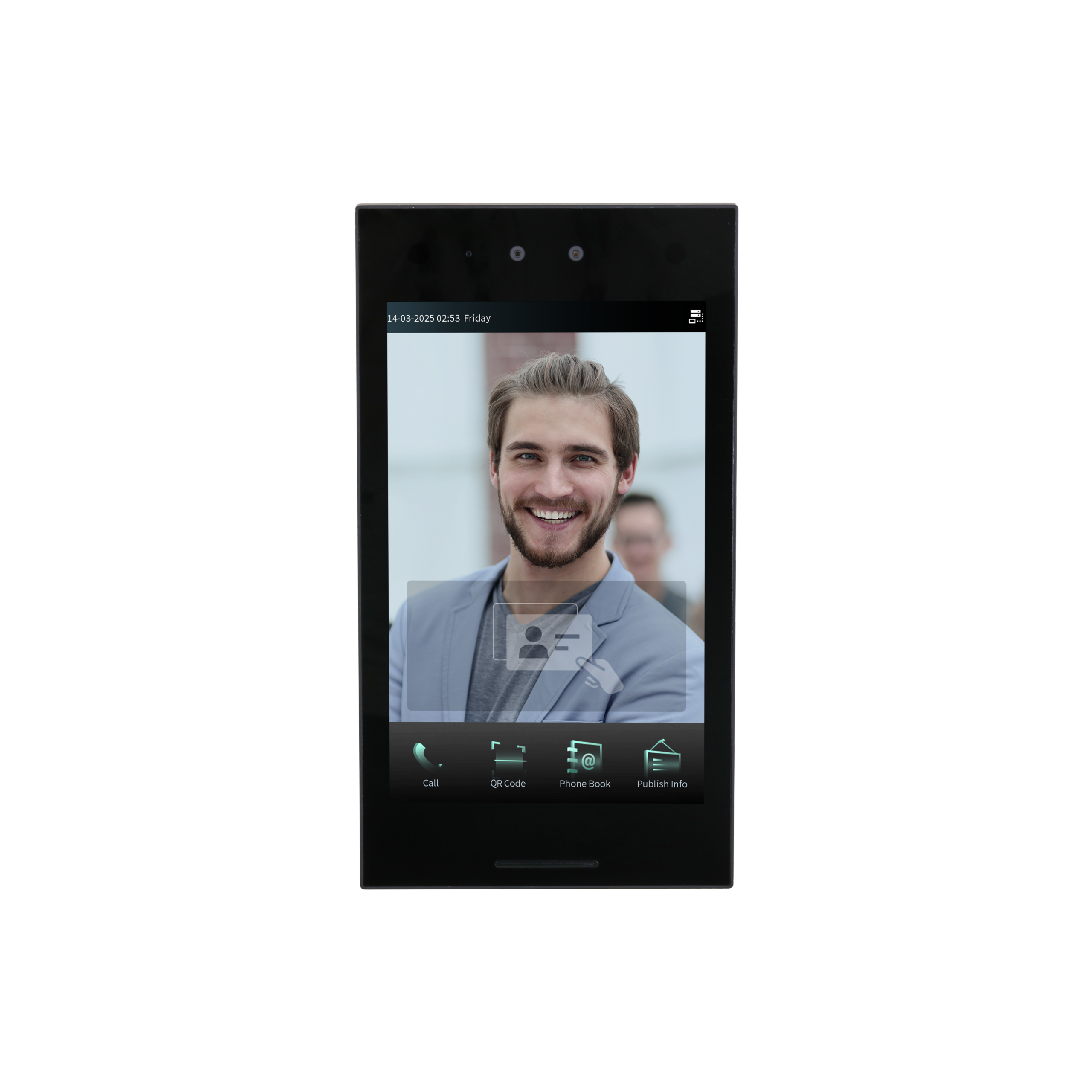

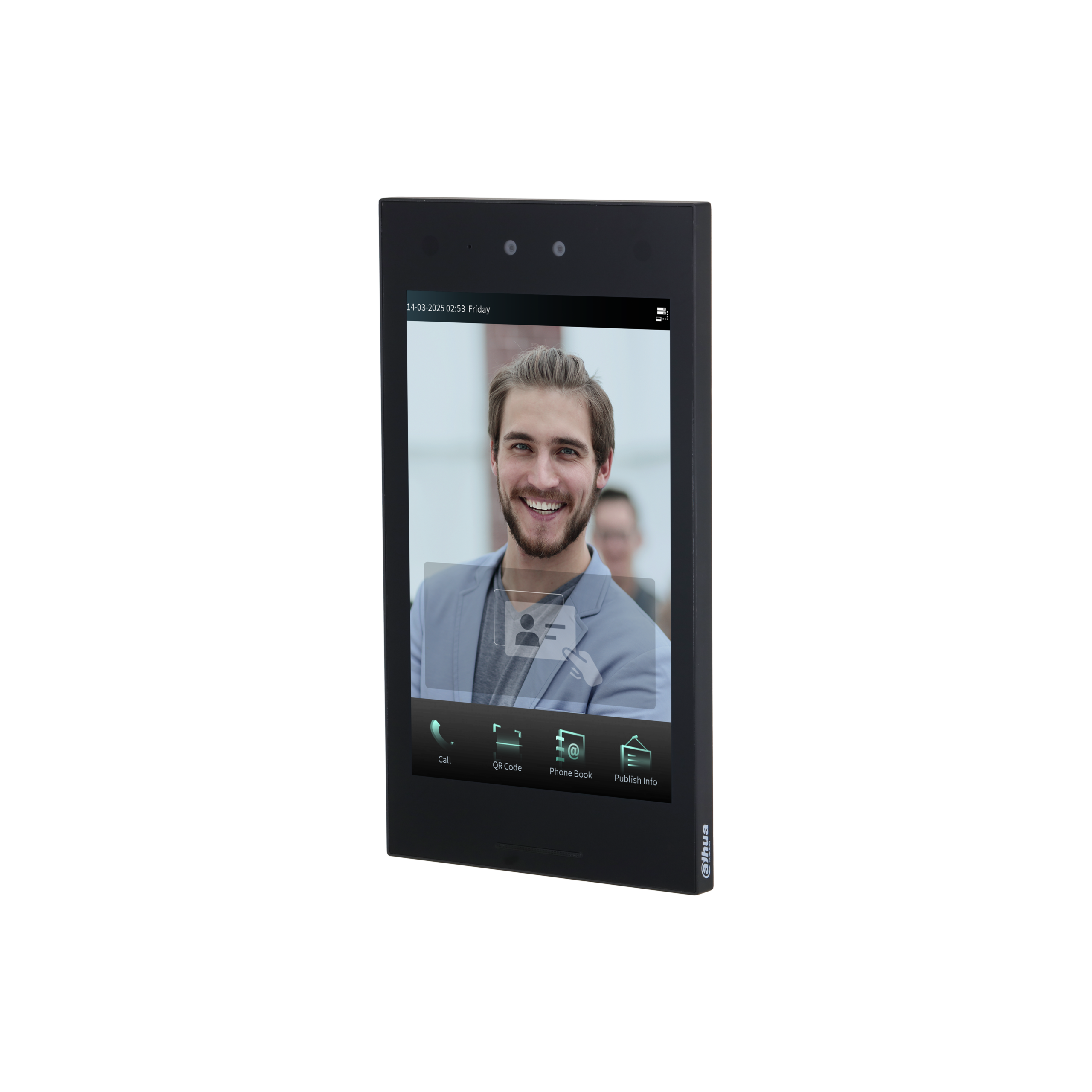

Dahua DHI-VTO9631Q — профессиональная IP-вызывная панель премиального класса с большим сенсорным экраном и интеллектуальным распознаванием лица. Она предназначена для многоквартирных домов, современных жилых комплексов, бизнес-центров, офисных зданий, гостиниц, предприятий и других объектов с большим количеством пользователей.
Панель оснащена 10,1-дюймовым сенсорным экраном, двухобъективной камерой 2 Мп и встроенным считывателем IC-карт. Дверь можно открыть по лицу, бесконтактной карте, персональному паролю или дистанционно через внутренний монитор, центр управления и совместимое мобильное приложение.
Большой сенсорный экран
Цветной LCD-дисплей диагональю 10,1″ имеет разрешение 800 × 1280 пикселей. Ёмкостный сенсорный экран позволяет посетителю выбрать квартиру или нужного абонента, выполнить вызов и ввести пароль.
На дисплее также могут отображаться текстовые и графические сообщения, объявления и информация, передаваемая из центра управления. Благодаря большому размеру экрана панель удобна для использования в зданиях с большим количеством квартир и помещений.
Двухобъективная камера 2 Мп
Встроенная камера состоит из двух CMOS-сенсоров разрешением 2 Мп. Она используется для видеосвязи и точного распознавания лица.
Основные характеристики камеры:
- горизонтальный угол обзора: 65°;
- вертикальный угол обзора: 40°;
- диагональный угол обзора: 73°;
- функция DWDR;
- цифровое шумоподавление 3D NR;
- частота кадров до 25/30 кадров/с;
- поддержка H.264 и H.265;
- автоматическая инфракрасная подсветка.
Камера рассчитана на работу при слабом освещении и обеспечивает распознавание посетителя в дневное и ночное время.
Распознавание лица
DHI-VTO9631Q распознаёт лицо приблизительно за 0,2 секунды с заявленной точностью 99,9%.
Рабочее расстояние распознавания составляет от 0,3 до 1,5 метра, а рекомендуемый рост пользователя — от 1,2 до 2 метров.
Функция определения живого лица помогает защитить систему от попытки открытия двери с помощью фотографии или видеозаписи.
Способы открытия двери
Панель поддерживает следующие способы предоставления доступа:
- распознавание лица;
- бесконтактная IC-карта;
- персональный пароль;
- дистанционное открытие с внутреннего монитора VTH;
- открытие из центра управления;
- открытие через совместимое мобильное приложение.
Для разных категорий пользователей можно настроить индивидуальные права доступа и способы открытия двери.
Сканер отпечатков пальцев и считывание QR-кодов в данной модели не предусмотрены.
Большая вместимость
Вызывная панель рассчитана на крупные объекты и поддерживает:
- до 200 000 пользователей;
- до 100 000 шаблонов лиц;
- до 100 000 IC-карт.
Такая вместимость позволяет использовать DHI-VTO9631Q в больших жилых комплексах, административных зданиях и на предприятиях с высокой пропускной нагрузкой.
Видеодомофония
Посетитель может выбрать квартиру или сотрудника на экране и выполнить видеовызов. Панель взаимодействует с:
- внутренними мониторами Dahua VTH;
- мастер-станциями;
- центром управления;
- совместимым мобильным приложением.
Встроенные микрофон и динамик обеспечивают двустороннюю аудиосвязь. При необходимости к панели можно подключить внешний активный динамик.
Подавление эха и цифровое шумоподавление улучшают качество разговора в местах с высоким уровнем постороннего шума.
Запись сообщений и фотографий
Панель поддерживает автоматическое создание снимков посетителей. Если пользователь не отвечает, посетитель может оставить видеосообщение.
Для хранения материалов можно установить карту памяти microSD объёмом до 128 ГБ непосредственно в вызывную панель.
Управление дверью
Встроенный контроллер позволяет подключить:
- один электромагнитный или электромеханический замок;
- кнопку выхода;
- датчик состояния двери;
- внешний считыватель RS-485;
- считыватель или контроллер Wiegand;
- тревожные датчики;
- дополнительные исполнительные устройства.
Панель имеет выход питания 12 В DC, 700 мА для дополнительного модуля контроля доступа или внешнего считывателя. Перед подключением необходимо проверить его фактическое энергопотребление.
Управление лифтом
DHI-VTO9631Q поддерживает интеграцию с системой управления лифтом. Жильцы и посетители могут вызвать лифт через домофонную систему, а права доступа к этажам могут назначаться в соответствии с настройками контроля доступа.
Для реализации функции требуется совместимое лифтовое оборудование и правильная настройка системы.
Тревожные функции
Панель поддерживает:
- обнаружение вскрытия корпуса;
- тревогу принуждения;
- аварийные события;
- контроль состояния двери;
- сигнал слишком долго открытой двери;
- подключение внешних тревожных датчиков.
Предусмотрено два тревожных входа и два тревожных выхода для интеграции с внешними устройствами безопасности.
Сетевое подключение
Панель подключается к локальной сети через порт RJ-45 10/100 Мбит/с. Поддерживаются ONVIF, CGI, SIP, RTSP, HTTP/HTTPS, RTP, DNS, FTP и другие сетевые протоколы.
Настройка пользователей, квартир, карт, параметров двери, вызовов и сети выполняется через веб-интерфейс.
Питание PoE в официальных характеристиках данной модели не заявлено. Для панели требуется отдельный источник питания 12 В DC, 3 А.
Уличная эксплуатация
Передняя поверхность выполнена из закалённого стекла, а корпус — из алюминиевого сплава. Класс защиты IP65 позволяет использовать панель на улице.
Рабочая температура составляет от –30 до +60 °C. Для обеспечения заявленной влагозащиты при монтаже необходимо использовать силиконовый герметик в соответствии с инструкцией производителя.
Панель поддерживает накладной и врезной монтаж:
- VTM95 — коробка для накладной установки;
- VTM96 — коробка для врезной установки.
Основные преимущества
- Большой сенсорный экран диагональю 10,1″
- Двухобъективная камера 2 Мп
- Распознавание лица за 0,2 секунды
- Точность распознавания 99,9%
- Проверка живого лица
- До 200 000 пользователей
- До 100 000 лиц
- До 100 000 IC-карт
- Открытие по лицу, карте и паролю
- Дистанционное открытие через приложение
- Двусторонняя видеосвязь
- Поддержка внешнего активного динамика
- Автоматическое создание снимков
- Запись видеосообщений
- Поддержка microSD до 128 ГБ
- Интеграция с управлением лифтом
- Подключение внешних считывателей
- Два тревожных входа и выхода
- Прочный корпус из стекла и алюминия
- Уличная защита IP65
Технические характеристики
Система и экран
- Тип устройства: интеллектуальная IP-вызывная панель
- Операционная система: Embedded Linux
- Экран: 10,1″ LCD
- Тип экрана: ёмкостный сенсорный
- Разрешение: 800 × 1280
- Цвет корпуса: чёрный
- Материал: закалённое стекло и алюминиевый сплав
Камера и видео
- Камера: двухобъективная CMOS, 2 Мп
- Размер матрицы: 1/2,8″
- Горизонтальный угол обзора: 65°
- Вертикальный угол обзора: 40°
- Диагональный угол обзора: 73°
- Динамический диапазон: DWDR
- Шумоподавление: 3D NR
- Частота кадров: до 25/30 кадров/с
- Видеокодеки: H.264 и H.265
- Битрейт: 256–4096 Кбит/с
- Подсветка: автоматическая инфракрасная
Распознавание и карты
- Расстояние распознавания: 0,3–1,5 м
- Рекомендуемый рост пользователя: 1,2–2 м
- Скорость распознавания: 0,2 с
- Точность распознавания: 99,9%
- Проверка живого лица: есть
- Тип карт: IC-карты MIFARE
- Частота карт: 13,56 МГц
- Расстояние считывания: 0–4 см
Вместимость
- Пользователи: 200 000
- Шаблоны лиц: 100 000
- Карты: 100 000
- Карта памяти: microSD до 128 ГБ
Аудио
- Встроенный микрофон: есть
- Встроенный динамик: есть
- Подключение внешнего активного динамика: поддерживается
- Двусторонняя аудиосвязь: есть
- Подавление эха: есть
- Цифровое шумоподавление: есть
- Аудиокодеки: G.711a, G.711u и PCM
Интерфейсы
- Ethernet: 1 × RJ-45, 10/100 Мбит/с
- RS-485: 1
- Wiegand: 1
- Тревожные входы: 2
- Тревожные выходы: 2
- Управление замком: 1 канал
- Кнопка выхода: 1 канал
- Датчик состояния двери: 1 канал
- Выход питания: 12 В DC, 700 мА
- ONVIF и CGI: поддерживаются
- Веб-конфигурация: поддерживается
- Управление лифтом: поддерживается
Питание и эксплуатация
- Питание: 12 В DC, 3 А
- PoE: не заявлено
- Потребление в ожидании: не более 8 Вт
- Потребление при работе: не более 10 Вт без внешней нагрузки
- Рабочая температура: от –30 до +60 °C
- Рабочая влажность: 0–90%, без конденсации
- Степень защиты: IP65
- Размеры: 294,9 × 162,5 × 25 мм
- Масса брутто: приблизительно 1,61 кг
- Монтаж: накладной или врезной
Комплектация
- IP-вызывная панель Dahua DHI-VTO9631Q
- Монтажные элементы
- Комплект крепежа
- Документация
Блок питания 12 В, монтажная коробка VTM95 или VTM96, microSD-карта, внутренний монитор, электрозамок, кнопка выхода, карты доступа, кабель, установка и настройка приобретаются отдельно.
