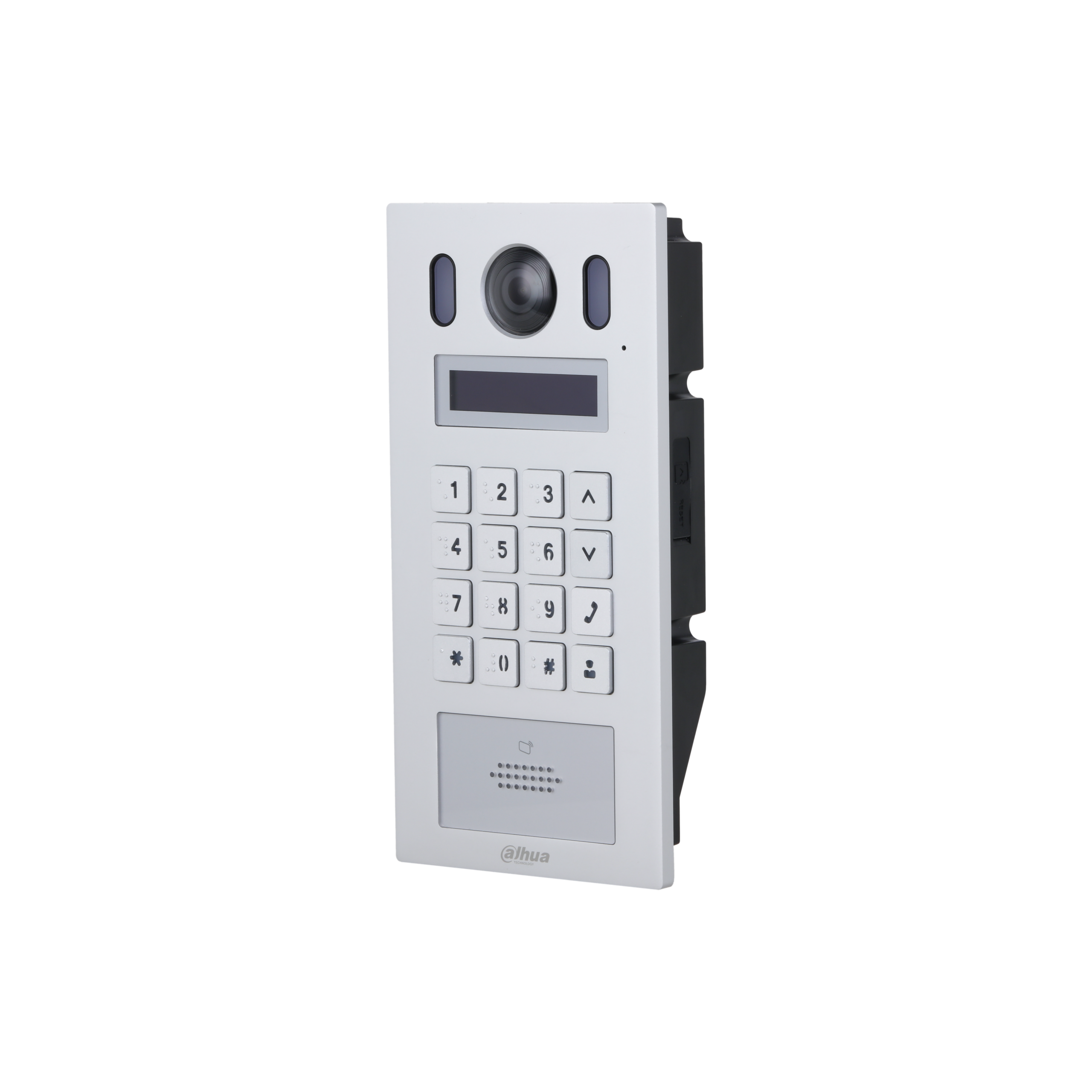

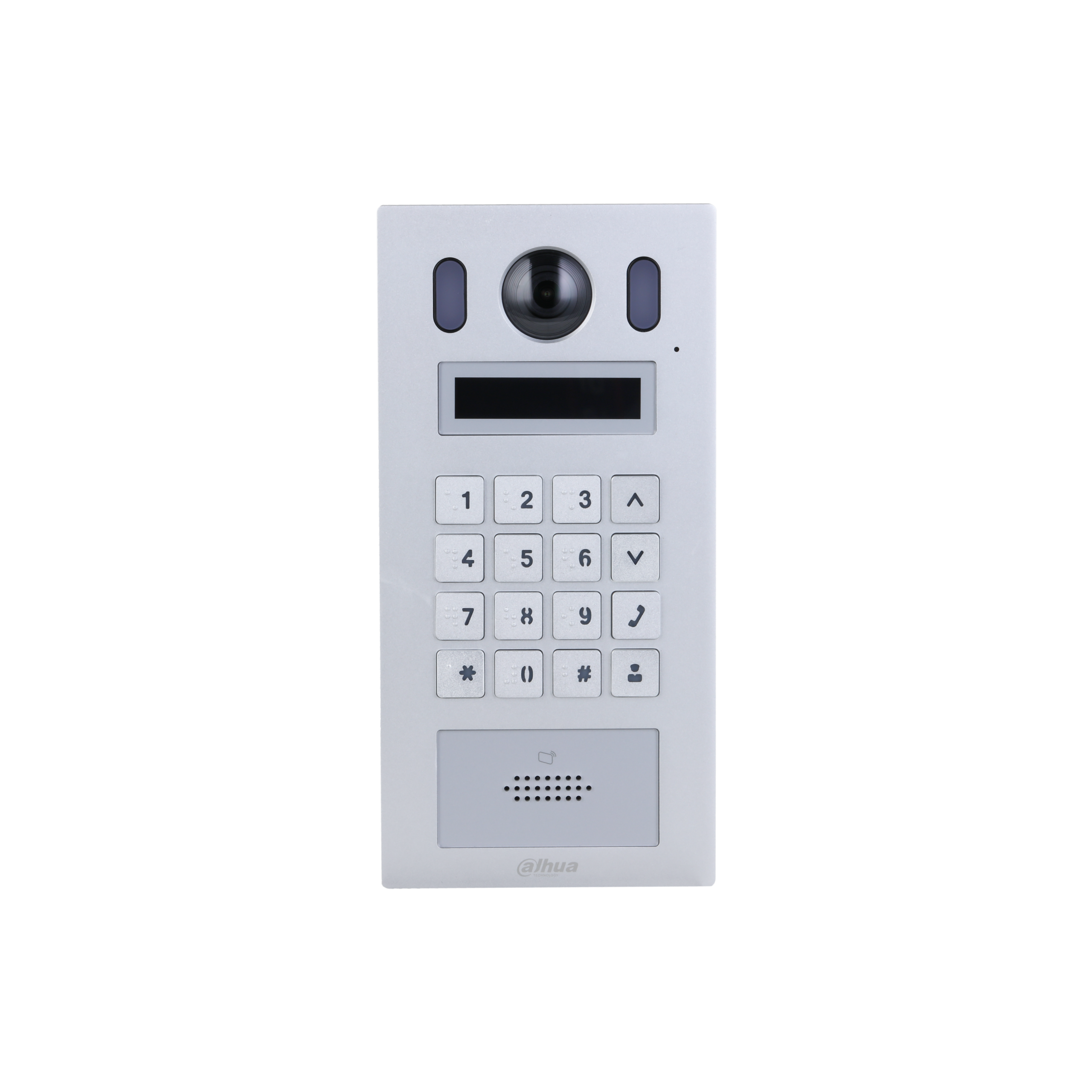

Dahua DHI-VTO6222E-P — профессиональная двухпроводная IP-вызывная панель, предназначенная для организации видеодомофонии и контроля доступа в многоквартирных домах, офисных зданиях, бизнес-центрах, гостиницах и закрытых жилых комплексах.
Панель оснащена камерой 2 Мп, механической цифровой клавиатурой, встроенным считывателем IC-карт, небольшим информационным экраном и системой двусторонней аудиосвязи. Устройство позволяет посетителю выбрать квартиру или помещение, выполнить видеовызов и связаться с пользователем.
Открыть дверь можно бесконтактной картой, персональным паролем или дистанционно через совместимый внутренний монитор и мобильное приложение.
Камера 2 Мп с широким углом обзора
Встроенная CMOS-камера разрешением 2 Мп имеет широкий угол обзора:
- 140° по горизонтали;
- 80° по вертикали;
- 160° по диагонали.
Широкий обзор помогает увидеть не только лицо посетителя, но и пространство рядом с входом. Функция WDR 120 дБ улучшает изображение при сильной встречной засветке и неравномерном освещении.
Автоматическая белая подсветка обеспечивает дополнительное освещение посетителя в тёмное время суток. Панель поддерживает цветной и чёрно-белый режимы изображения, шумоподавление 3D NR и видеокодеки H.264/H.265.
Двусторонняя аудиосвязь
Встроенный микрофон и динамик обеспечивают двустороннюю голосовую связь между посетителем и владельцем помещения. Функции подавления эха и цифрового шумоподавления делают разговор более разборчивым даже при наличии посторонних звуков возле входа.
Панель может взаимодействовать с совместимыми внутренними мониторами Dahua, мастер-станцией и мобильным приложением.
Контроль доступа
DHI-VTO6222E-P поддерживает несколько способов открытия двери:
- бесконтактная IC-карта;
- персональный пароль;
- дистанционное открытие с внутреннего монитора;
- дистанционное открытие через совместимое приложение;
- команда из системы управления.
В памяти устройства можно зарегистрировать до 5 000 пользователей и до 10 000 карт. Встроенный считыватель работает с картами MIFARE на частоте 13,56 МГц. Расстояние считывания составляет до 3 см.
Механическая клавиатура
Вызывная панель оснащена 16 механическими кнопками. Клавиатура используется для набора номера квартиры, ввода пароля и управления функциями панели.
Механические кнопки хорошо подходят для интенсивной эксплуатации в многоквартирных домах и коммерческих зданиях.
Информационный экран
Встроенный экран диагональю 2,3 дюйма отображает вводимые данные и служебную информацию. Экран не является сенсорным — всё управление выполняется через механическую клавиатуру.
Двухпроводное и IP-подключение
Панель поддерживает цифровое двухпроводное подключение и стандартное сетевое соединение Ethernet. Двухпроводная технология особенно удобна при модернизации существующей домофонной системы, где уже проложена подходящая кабельная линия.
Для сетевого подключения предусмотрен порт RJ-45 10/100 Мбит/с. Панель поддерживает стандартное питание PoE 802.3af/at, позволяющее передавать питание и сетевые данные по одному Ethernet-кабелю.
Управление замком
В DHI-VTO6222E-P предусмотрены:
- выход управления одним электрозамком;
- выход питания 12 В DC, до 600 мА;
- вход кнопки выхода;
- тревожный вход;
- тревожный выход;
- интерфейс RS-485;
- интерфейс Wiegand;
- вход дверного звонка.
Через Wiegand можно подключить внешний считыватель или контроллер доступа. Перед питанием замка непосредственно от панели необходимо проверить его рабочее напряжение и потребляемый ток.
Если используется выход 12 В для питания внешней нагрузки, производитель рекомендует применять PoE-коммутатор с поддержкой 802.3at.
Сохранение фотографий и видеосообщений
Панель поддерживает автоматическое создание снимков во время вызова или события. Также посетитель может оставить видеосообщение, если пользователь не отвечает.
Для локального хранения поддерживается карта памяти microSD объёмом до 256 ГБ. Возможность записи также зависит от конфигурации системы и установленной карты памяти во внутреннем мониторе или вызывной панели.
Защита корпуса
Передняя панель выполнена из алюминия и рассчитана на интенсивное использование. Устройство имеет следующие классы защиты:
- IP65 — защита от пыли и водяных струй;
- IK08 — защита от механических воздействий.
Для соответствия классу IP65 при установке необходимо нанести силиконовый герметик в соответствии с инструкцией производителя. Рабочая температура составляет от –40 до +60 °C, поэтому панель подходит для наружной эксплуатации.
Настройка через веб-интерфейс
Основные параметры панели можно настраивать через веб-интерфейс. Администратору доступны управление пользователями и картами, настройка вызовов, параметров двери, сети, паролей и других функций системы.
Основные преимущества
- Двухпроводное и IP-подключение
- Камера 2 Мп
- Широкий горизонтальный угол обзора 140°
- WDR 120 дБ
- Автоматическая белая подсветка
- Двусторонняя аудиосвязь
- Механическая клавиатура на 16 кнопок
- Экран диагональю 2,3″
- До 5 000 пользователей
- До 10 000 IC-карт
- Открытие картой, паролем или дистанционно
- Управление одним электрозамком
- Выход питания 12 В, 600 мА
- Подключение внешнего считывателя
- Поддержка microSD до 256 ГБ
- Сохранение снимков и видеосообщений
- Питание PoE 802.3af/at
- Алюминиевая передняя панель
- Уличная защита IP65 и IK08
- Работа при температуре от –40 до +60 °C
Технические характеристики
Система и управление
- Тип устройства: многоквартирная вызывная панель
- Операционная система: Embedded Linux
- Тип подключения: цифровое двухпроводное и IP
- Клавиатура: механическая
- Количество кнопок: 16
- Веб-конфигурация: поддерживается
- Количество пользователей: до 5 000
- Количество карт: до 10 000
Экран и камера
- Экран: 2,3″
- Тип экрана: несенсорный
- Матрица: 1/2,9″ CMOS
- Разрешение камеры: 2 Мп
- Горизонтальный угол обзора: 140°
- Вертикальный угол обзора: 80°
- Диагональный угол обзора: 160°
- WDR: 120 дБ
- Шумоподавление: 3D NR
- Частота кадров: до 25 кадров/с
- Видеокодеки: H.264 и H.265
- Подсветка: автоматическая белая
- Режим день/ночь: цветной и чёрно-белый
Аудио
- Встроенный микрофон: есть
- Встроенный динамик: есть
- Двусторонняя аудиосвязь: есть
- Подавление эха: есть
- Цифровое шумоподавление: есть
- Аудиокодеки: G.711a, G.711u и PCM
Считыватель и хранение
- Способы открытия: карта, пароль и дистанционное управление
- Тип карт: MIFARE IC
- Частота: 13,56 МГц
- Расстояние считывания: 0–3 см
- Поддержка microSD: до 256 ГБ
- Автоматический снимок: поддерживается
- Видеосообщения посетителей: поддерживаются
Интерфейсы
- Ethernet: 1 × RJ-45, 10/100 Мбит/с
- RS-485: 1
- Wiegand: 1
- Тревожный вход: 1
- Тревожный выход: 1
- Управление замком: 1
- Кнопка выхода: 1
- Дверной звонок: 1
- Выход питания: 12 В DC, 600 мА
Питание и эксплуатация
- Питание: 48 В DC, 0,4 А или PoE
- Стандарт PoE: 802.3af/at
- Потребление в ожидании: не более 5 Вт
- Потребление при работе: не более 7 Вт
- Рабочая температура: от –40 до +60 °C
- Рабочая влажность: 10–90%, без конденсации
- Условия эксплуатации: наружная установка
- Защита корпуса: IP65 и IK08
- Материал передней панели: алюминий
- Цвет: серебристый
- Размеры: 200 × 98 × 35,4 мм
- Масса брутто: приблизительно 0,657 кг
- Монтаж: накладной или врезной
Комплектация
- Вызывная панель Dahua DHI-VTO6222E-P
- Комплект крепёжных элементов
- Документация
Монтажная коробка для накладной или врезной установки, microSD-карта, внутренний монитор, PoE-коммутатор, электрозамок, кнопка выхода, кабель, установка и настройка приобретаются отдельно.
