Что даёт на объекте
Премиальный настенный считыватель для офисов, ЖК и бизнес-пространств. Быстро распознаёт EM-карты/брелоки и передаёт код на любой контроллер по Wiegand. Яркая световая полоса и зуммер подтверждают проход. Идеален для замены старых EM-считывателей без изменения проводки.
Ключевые характеристики
-
Только EM-ID 125 кГц: EM-Marine / EM4100/4102 (TK4100)
-
Интерфейс Wiegand: выход WG26/WG34 (D0/D1)
-
Индикация: световая линейка (красный/синий/зелёный) + зуммер
-
Дальность считывания: 3–6 см (зависит от карты и монтажа)
-
Отклик: < 0,1 с
-

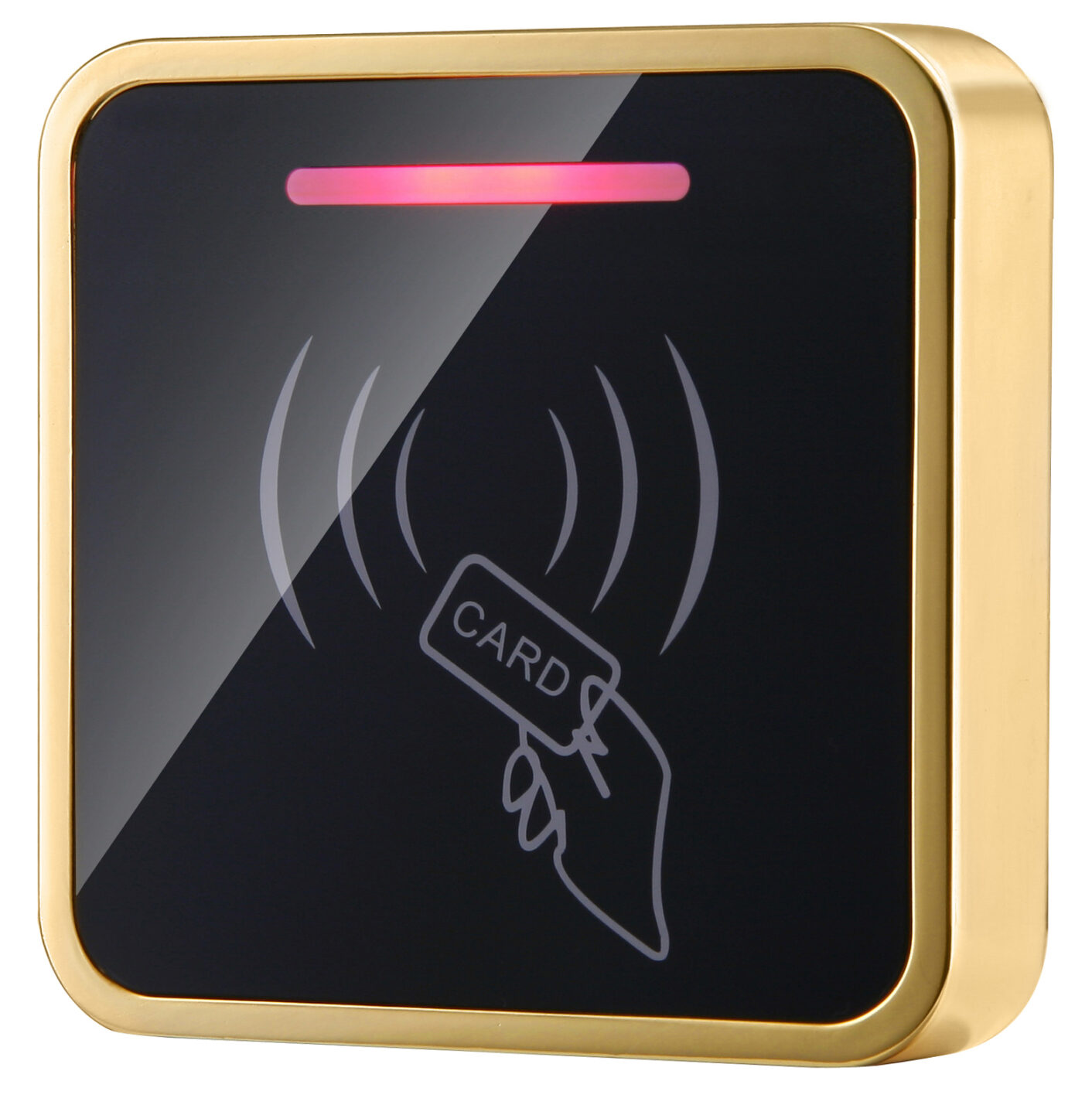

Корпус: чёрная глянцевая панель со «золотой» рамкой, устойчивая к царапинам
-
Низкое энергопотребление, стабильная работа при помехах
Как это работает
При поднесении EM-карты считыватель передаёт её ID по Wiegand в контроллер СКУД, который решает «открыть/не открыть». Контроллер может управлять цветом индикации и зуммером через сигналы LED/BEEP.
Монтаж и питание
-
Установка: накладная / на подрозетник 86×86, высота 1,4–1,5 м
-
Питание: 12 В DC (стабилизированный БП)
-
Клеммы: +12V, GND, D0, D1 (+ при наличии LED, BEEP)
-
Размещение: внутри помещений или под навесом, без прямых осадков
-
Рекомендации: избегать близкого металла — он снижает дальность чтения
Готовые сценарии
-
Офис/коуоркинг: доступ по EM-картам сотрудников, цвет статуса прохода
-
ЖК/подъезд: совместим со многими автономными/сетевыми контроллерами
-
Ритейл/склад: унификация EM-носителей, быстрая замена старых считывателей
Мини-FAQ
-
Поддерживает MIFARE? Нет. Это модель только EM-ID 125 кГц.
-
Совместимость? Любой контроллер с входом Wiegand 26/34.
-
Дальность 3–6 см — это норма? Да, типично для EM-считывателей; металл и толщина облицовки её уменьшают.
-
Можно оставить старые EM-карты? Да, если это EM4100/4102/TK4100.
Характеристика
-
Тип устройства: внешний RFID-считыватель для СКУД
-
Стандарт/частота: EM-ID (EM-Marine), 125 кГц
-
Интерфейс: Wiegand 26/34 (выход)
-
Дальность считывания: 3–6 см
-
Время отклика: < 0,1 с
-
Индикация: многоцветная световая полоса + зуммер
-
Питание: 12 В DC
-
Потребление (ожидание): типично < 70 мА
-
Материал корпуса: стеклянная/акриловая лицевая панель, рамка «золото»
-
Габариты: ~86 × 86 × 16–20 мм
-
Монтаж: накладной / на подрозетник 86×86
-
Рабочая среда: 0…+50 °C, ≤95% RH без конденсата
-
Цвет: чёрный глянец + золотистая рамка
Комплектация
Считыватель, крепёж, шаблон сверления, инструкция.
