Централизует управление рулонными шторами: кнопка на стене, приложение и пульт RF — всё работает вместе.
-
Проценты открытия (0–100%) после калибровки: точный свет и приватность.
-
Готов к сценам «Утро/Кино/Никого дома» и к автоматизации по времени, датчику освещённости/движения.
-
Надёжный «интерлок» исключает одновременную подачу «Вверх/Вниз».
Ключевые характеристики
-
Zigbee 3.0 + RF 433 МГц (обучаемый пульт): локальное и облачное управление.
-
Режим жалюзи/штор с калибровкой хода и авто-STOP.
-
Поддержка процентного позиционирования и команды «Стоп».
-
Входы для внешнего настенного выключателя (Up/Stop/Down).
-
Защита от взаимного включения направлений, сохранение состояния.
-
Работа в экосистемах Tuya/Smart Life; интеграции через совместимые Zigbee-шлюзы и Home Assistant*.
Как это работает
Модуль устанавливается в монтажную коробку за настенным выключателем и коммутирует питание трубного двигателя шторы (230 В): один выход на «Вверх», второй — на «Вниз». Через Zigbee модуль связывается с хабом, получает команды сцены/таймера/голосового ассистента. После однократной калибровки устройство переводит время хода в проценты: «Открыть на 30%» или «Закрыть на 70%». Дополнительно можно обучить любой совместимый RF-пульт 433 МГц для локального управления без приложения.
Монтаж и питание
-
Питание: 100–240 В~, 50/60 Гц (нейтраль обязателен).
-

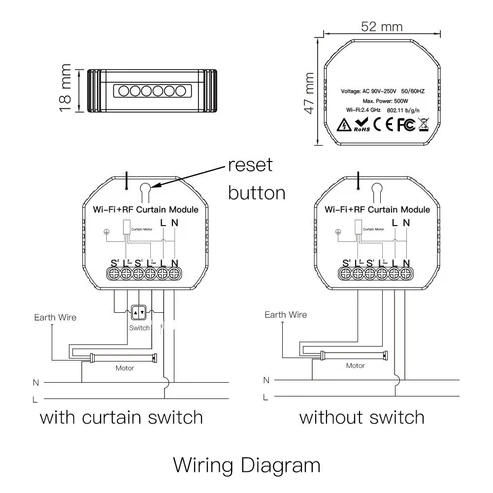

Подключение к мотору: N общий, L↑ (вверх), L↓ (вниз), PE — к заземлению двигателя.
-
Внешний переключатель: входы S1/S2/S3 (вверх/стоп/вниз), поддерживаются клавишные и кнопочные механизмы.
-
Габариты для скрытого монтажа в подрозетник 86 мм; рекомендуем глубину 60 мм и аккуратную укладку проводов.
-
Калибровка: полностью открыть → полностью закрыть → подтвердить позицию в приложении для включения процентов.
Готовые сценарии
-
«Будильник»: будни 07:00 — открыть на 35% в спальне.
-
«Кино»: при включении ТВ — закрыть на 90%, подсветка тёплая.
-
«Никого дома»: по сигналу охраны — закрыть все шторы, имитация присутствия по расписанию.
-
«Жара»: при яркости > 60 кЛк — опустить на 70% с южной стороны.
Мини-FAQ
Нужен ли хаб? Для управления из приложения/сцен — да, Zigbee-шлюз (Tuya/Smart Life или совместимые). RF-пульт работает и без хаба.
Будут ли проценты? Да, после калибровки хода.
С какими моторами совместим? С сетевыми трубными моторами 230 В с механическими концевиками и отдельными направлениями «Вверх/Вниз».
Подходит для DC-моторov? Нет, только для AC 100–240 В.
Работает с голосом? Через совместимые шлюзы Tuya: Google Assistant/Alexa.
Совместим с Home Assistant? Да, через ZHA/Zigbee2MQTT при наличии соответствующей поддержки устройства*.
*Интеграции зависят от прошивок хабов/координаторов. Проверяйте поддержку конкретной версии в вашей системе.
Характеристика
-
Модель: MOES ZRM-108-MS
-
Коммерческое имя: RollMaster Duo Zigbee (RF)
-
Протоколы беспроводные: Zigbee 3.0 (2,4 ГГц), RF 433 МГц (ASK/OOK, обучение)
-
Питание: 100–240 В~, 50/60 Гц (L, N обязателен)
-
Выходы на мотор: 2 направления (L↑/L↓), интерлок
-
Макс. нагрузка: до 2 А на направление (типично до 400 Вт для моторов штор)
-
Входы управления: S1/S2/S3 (вверх/стоп/вниз), поддержка кнопки/качалки
-
Позиционирование: 0–100% после калибровки
-
Сцены/таймеры: через приложение и хаб
-
Голосовое управление: через совместимые Tuya-шлюзы (GA/Alexa)
-
RF-пульт: обучаемый, несколько пультов на один модуль
-
Память состояния: да (восстановление после кратковременного пропадания питания)
-
Установка: скрытая, подрозетник 86 мм (реком. глубина 60 мм)
-
Рабочая t°: 0…40 °C, влажность ≤ 85% RH без конденсата
-
Габариты (ориентировочно): ок. 52×47×24 мм
