Стационарный комнатный термостат Zigbee 3.0 для электрического тёплого пола. Управляет нагревом по температуре воздуха и/или пола, поддерживает расписания и автоматизации, работает в экосистеме Tuya/Smart Life через Zigbee-шлюз. Фасад — стеклянная панель с сенсорными кнопками.

Ключевые особенности

• Zigbee 3.0: стабильная связь, быстрый отклик, сцены «если/то», удалённое управление через совместимый шлюз.

• Два датчика: встроенный датчик воздуха и выносной датчик пола (NTC, как правило 10 кОм, кабель ~3 м). Выбор режима: Air / Floor / All.

• Точный контроль: шаг установки 0,5 °C; калибровка показаний; настраиваемая гистерезис/дельта включения.

• Защита пола: ограничение максимальной температуры покрытия (например, 27–45 °C для ламината/винила/плитки).

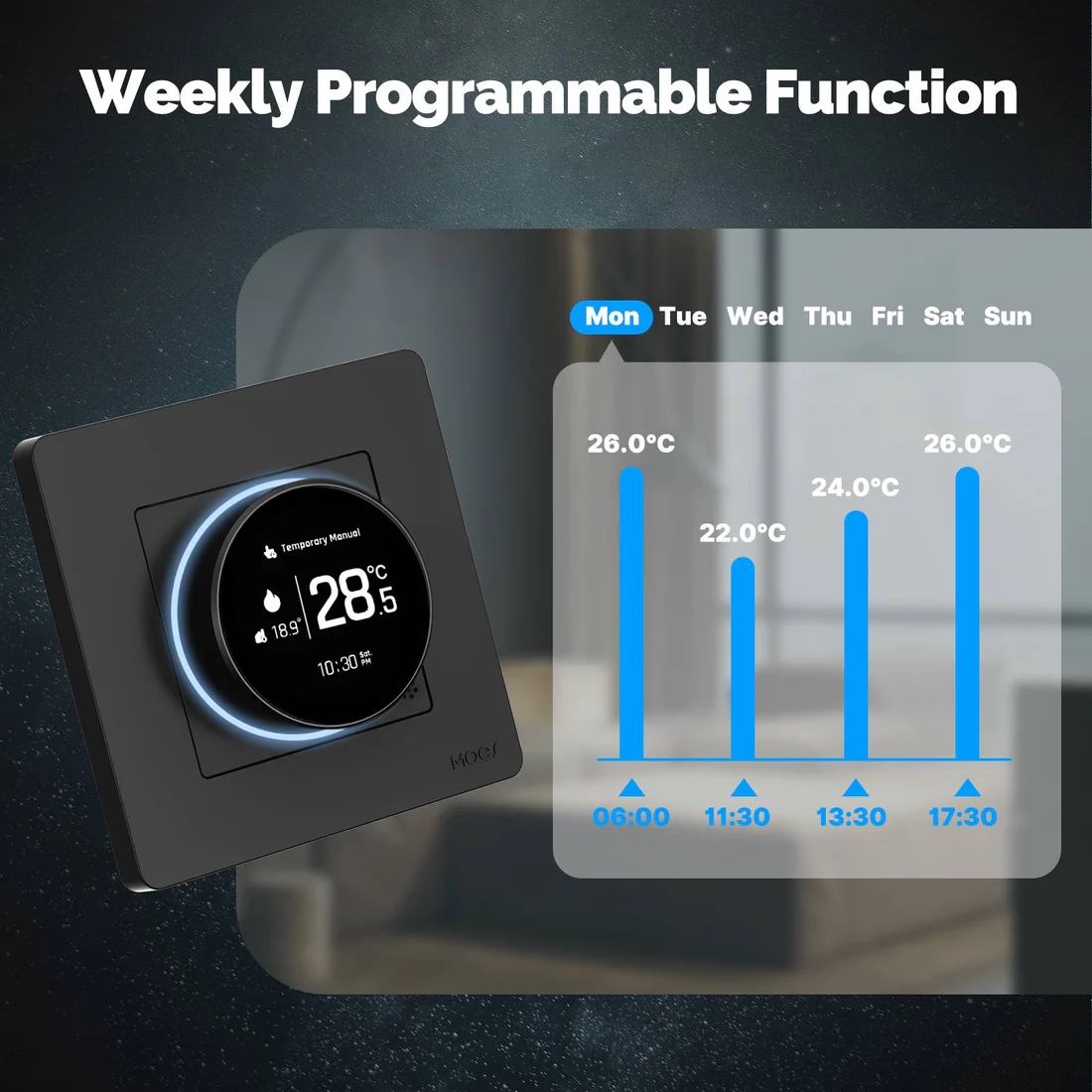

• График отопления: недельные расписания 5+2 / 6+1 / 7 дней, до 6 периодов в сутки; режимы «Ручной», «Авто», «Отпуск».

• Безопасность и комфорт: «Детский замок», антизамерзание (≈5 °C), обнаружение открытого окна (быстрое падение температуры), адаптивный ранний старт.

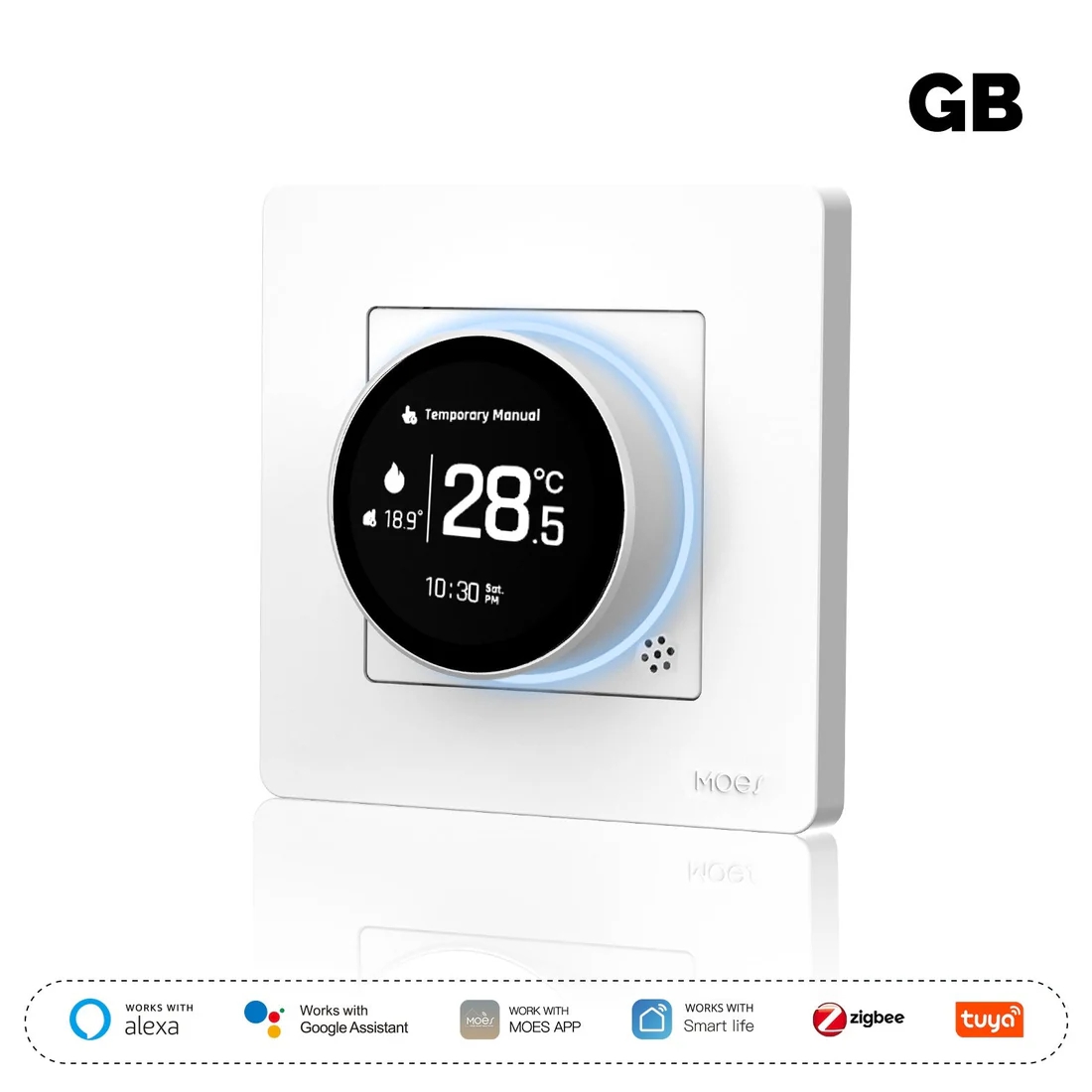

• Стеклянная панель: белого цвета (WH) с подсветкой дисплея; аккуратный внешний вид в жилых интерьерах.

Назначение и совместимость

• Тип нагрузки: электрический тёплый пол (нагревательные маты/кабели) через силовое реле.

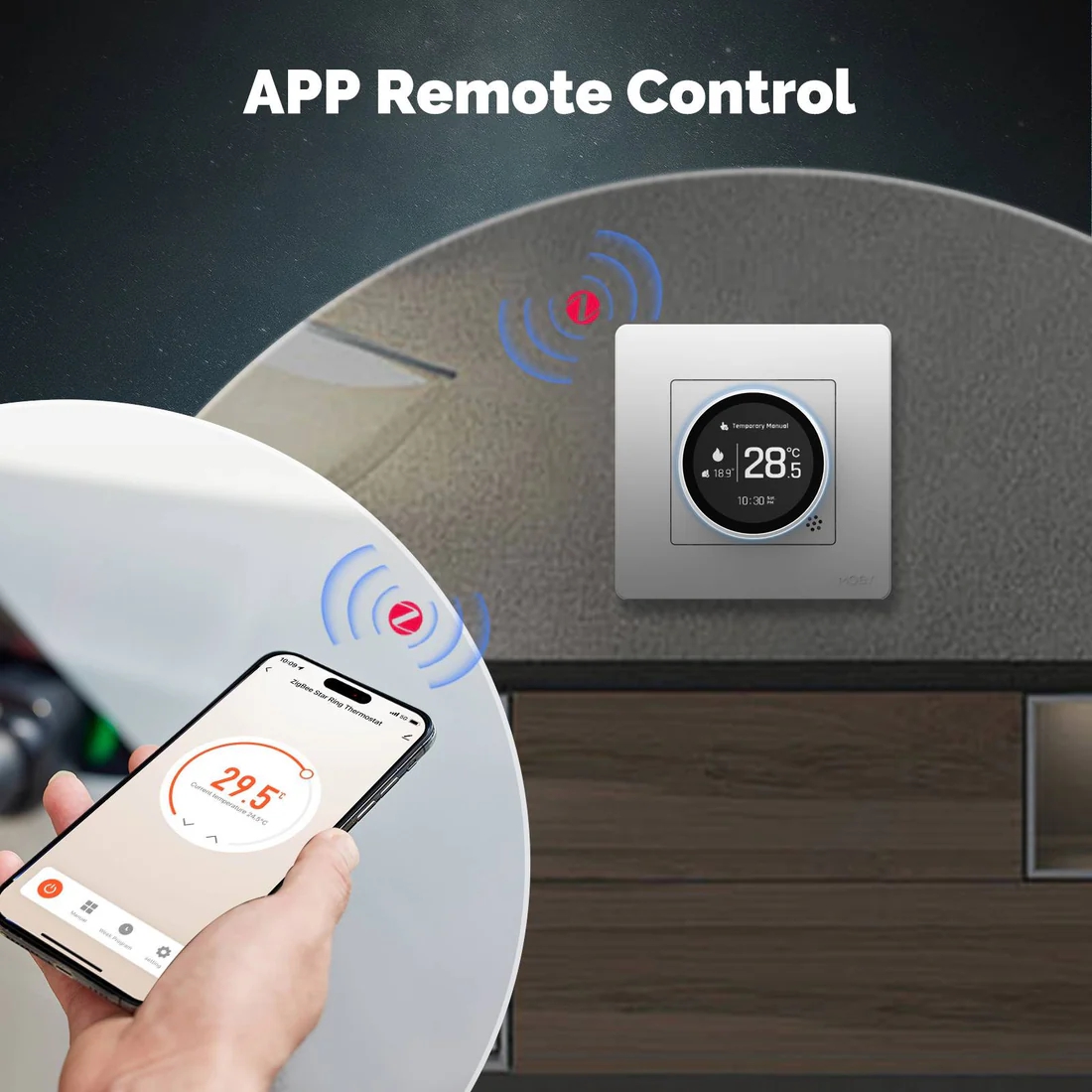

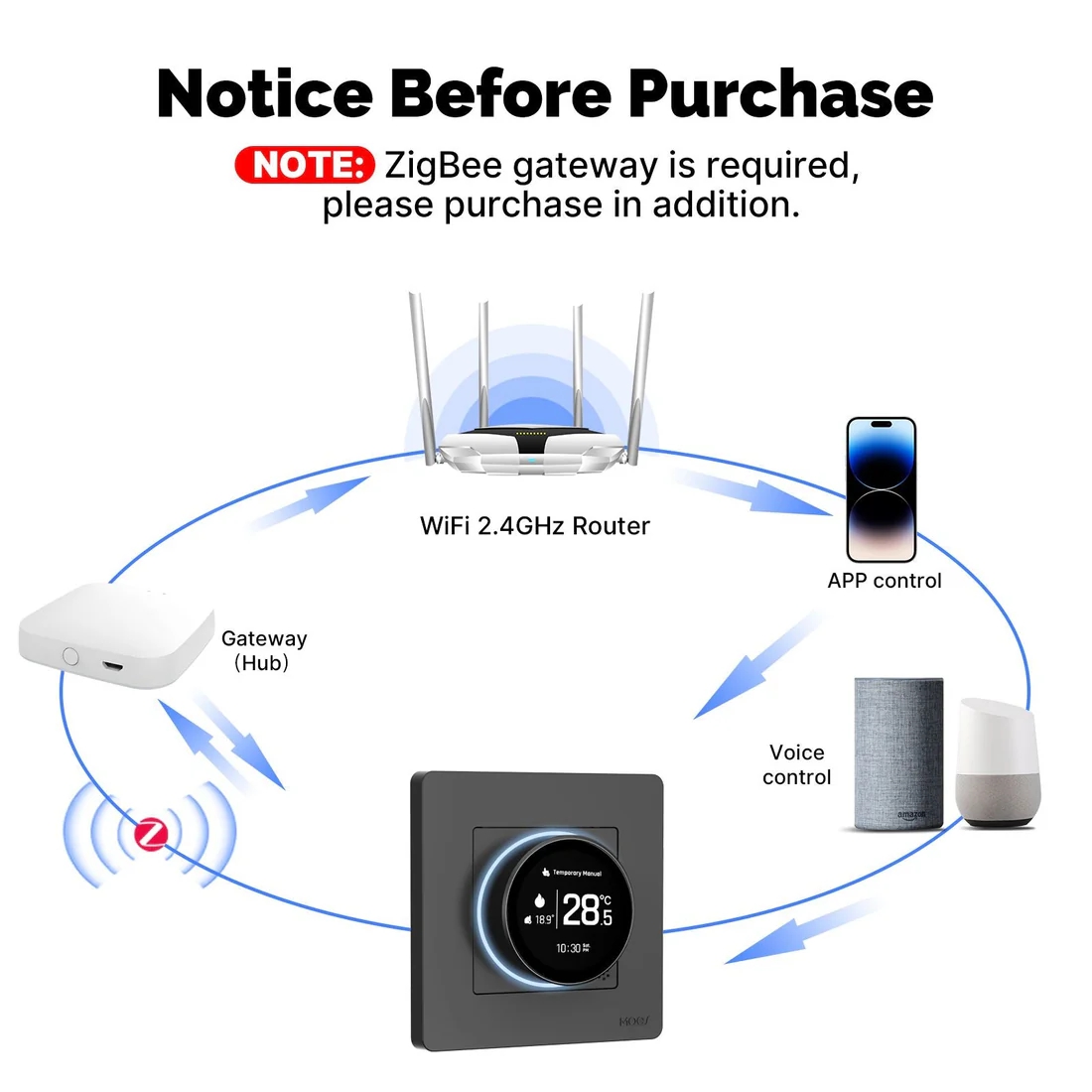

• Экосистема: Tuya/Smart Life (через Zigbee-шлюз). Управление голосом — через сцены экосистемы.

• Стандарт монтажа: EU-подрозетник Ø60 мм (скрытая установка).

Технические характеристики

• Модель: ZHT-SR-GB-WH-MS

• Протокол: Zigbee 3.0 (2,4 ГГц)

• Питание: ~95–240 В AC, 50/60 Гц

• Макс. нагрузка: до 16 А (≈3,6 кВт при 230 В) — для электрического пола

• Датчики: встроенный воздух; выносной пол (NTC, обычно 10 кΩ @25 °C, длина ~3 м)

• Диапазон уставки: 5…35 °C (типично)

• Точность: ±1 °C (типично)

• Гистерезис: настраиваемый (например, 0,5–2,0 °C)

• Ограничение пола: 20…60 °C (настраиваемое)

• Интерфейс: сенсорные кнопки, ЖК-дисплей с подсветкой

• Функции: расписания 5+2/6+1/7; 6 периодов/день; ручной/авто; отпуск/hold; детский замок; калибровка; антизамерзание; «открытое окно»; ранний старт

• Корпус/цвет: стеклянная панель, белый (WH)

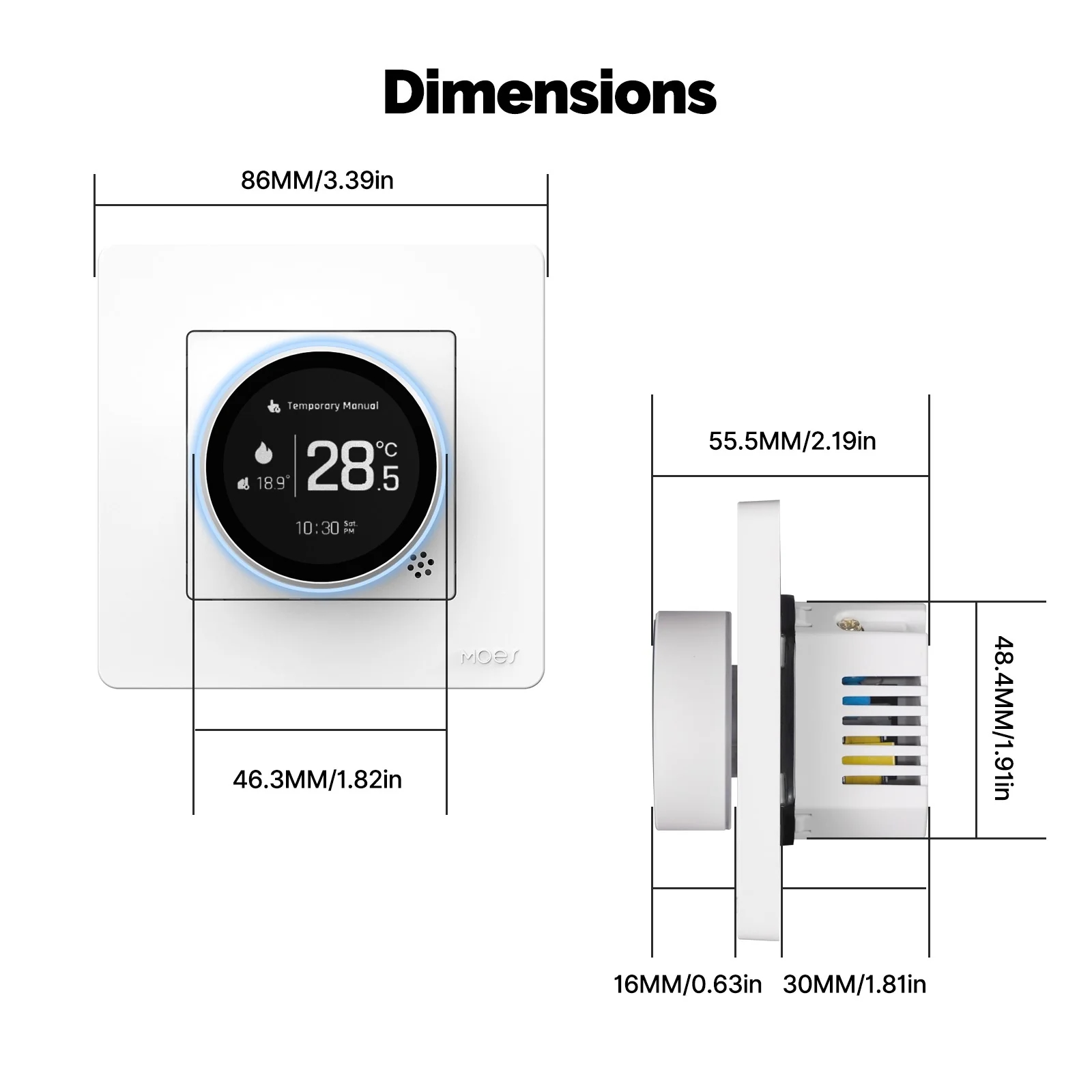

• Габариты: около 86×86×40–45 мм; глубина установки ~25–30 мм

• Климат: 0…45 °C; 5–95 %RH (без конденсации), IP20, для помещений

Примечание: точные значения (датчик, длина кабеля, глубина и т. п.) могут незначительно отличаться в зависимости от партии. Для объектов с чувствительным покрытием обязательно задавайте лимит температуры пола.

Схема подключения (текстово)

• Сеть: L/N — питание термостата.

• Нагрузка: выходное «L-out» на нагревательный кабель/мат (N — общий).

• Датчик пола: клеммы «S1/S2» для NTC-датчика.
  Перед включением проверьте сопротивление нагревательного мата и датчика пола, используйте УЗО/автомат нужного номинала.

Режимы работы

• Air — поддержание температуры воздуха по встроенному датчику.

• Floor — поддержание температуры пола по выносному датчику.

• All — управление по воздуху с ограничением температуры пола.

• Программы — недельные расписания с периодами Комфорт/Эконом.

• Отпуск — постоянная пониженная уставка на срок отсутствия.

Установка и ввод в эксплуатацию

1. Обесточьте линию. Смонтируйте корпус в подрозетник Ø60 мм по уровню.

2. Подключите L/N, нагрузку и датчик пола согласно схеме; подтяните винты.

3. Включите питание, выполните первичную настройку: дата/время, тип датчика (Air/Floor/All), лимит температуры пола, гистерезис, калибровка.

4. Спаривание: переведите термостат в режим включения в сеть и добавьте его в приложение как Zigbee-устройство; привяжите к сценам/расписаниям.

5. Проведите тест: терморегулятор должен чётко включать/выключать нагрузку при пересечении уставки с учётом гистерезиса.

Рекомендации по эксплуатации

• Для ламината/винила ставьте ограничение пола 27–30 °C; для плитки/камня — 30–40 °C (по паспорту покрытия).

• Не закрывайте термостат и датчик пола коврами и теплоизоляцией.

• Раз в сезон проверяйте настройки и корректность калибровки.

• При использовании нескольких комнат используйте Zigbee-ретрансляторы (питаемые Zigbee-устройства) для расширения сети.

Комплект поставки

• Термостат MOES ZHT-SR-GB-WH-MS

• Выносной датчик пола (NTC), кабель ~3 м

• Монтажный комплект, инструкция
