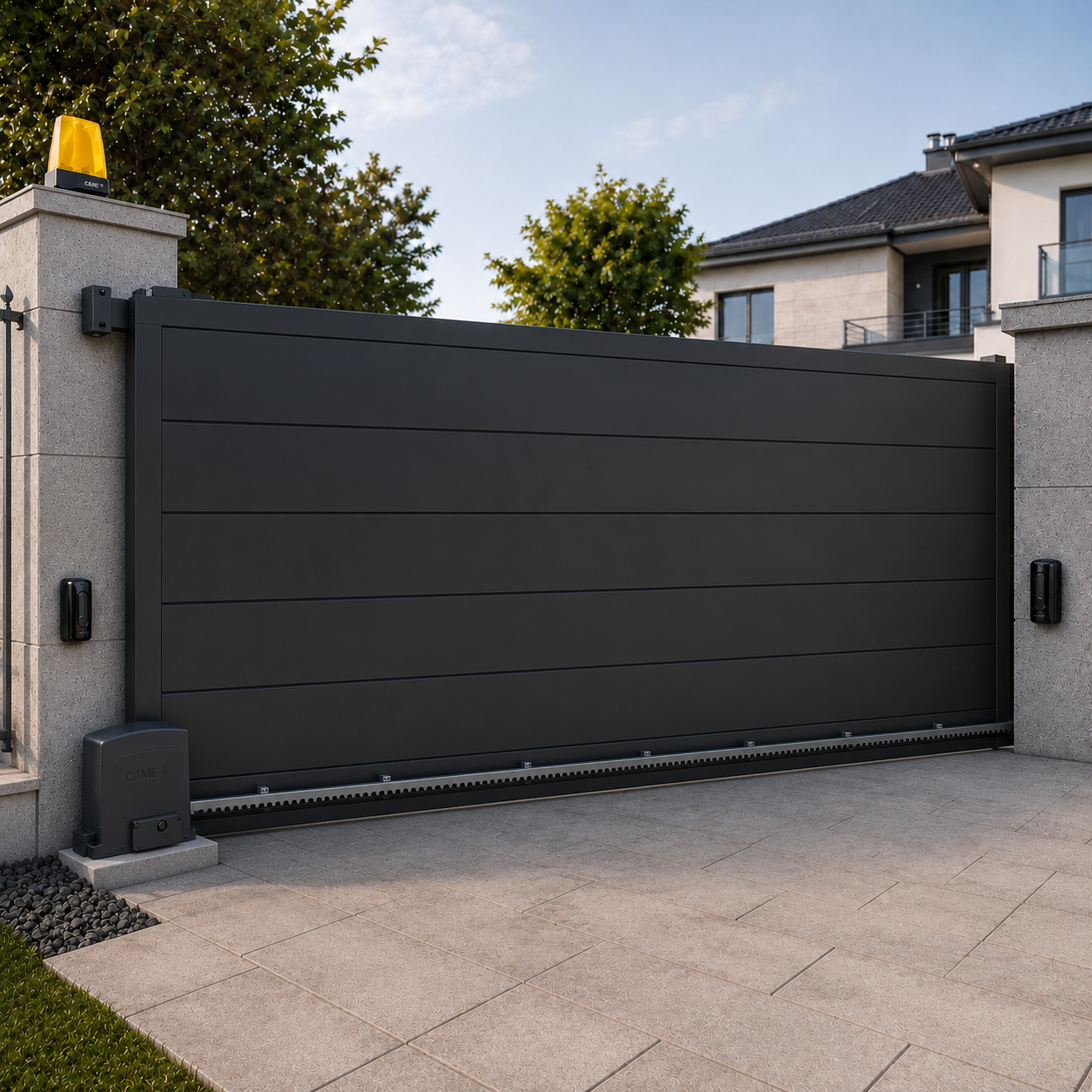

Готовый комплект автоматики на базе привода CAME BX708AGS предназначен для автоматизации откатных ворот в частных домах, коттеджах, небольших коммерческих объектах, на складах и закрытых территориях.
Привод рассчитан на откатные ворота массой до 800 кг и длиной створки до 14 метров. В данный комплект входят 5 зубчатых реек CAME CGZS длиной по 1 метру, поэтому он укомплектован для установки на ворота длиной примерно 5 метров.
CAME BX708AGS работает от сети 230 В и оснащён встроенной платой управления с дисплеем программирования. Система контролирует движение ворот, определяет препятствия и позволяет настроить необходимые режимы работы. Механические концевые выключатели обеспечивают остановку створки в крайних положениях.
Фотоэлементы DIR10 контролируют проезд и повышают безопасность: при обнаружении препятствия автоматика может остановить закрывание или изменить направление движения ворот — в зависимости от настроек блока управления. Светодиодная лампа предупреждает окружающих о работе автоматики, а два пульта позволяют дистанционно открывать и закрывать ворота.
Основные характеристики CAME BX708AGS
| Характеристика | Значение |
|---|---|
| Модель | CAME BX708AGS |
| Артикул | 801MS-0030 |
| Тип автоматики | Для откатных ворот |
| Максимальный вес створки | до 800 кг |
| Максимальная длина створки | до 14 м |
| Напряжение питания | 230 В AC, 50/60 Гц |
| Напряжение двигателя | 230 В AC |
| Потребляемая мощность | 520 Вт |
| Потребляемый ток | 2,5 А |
| Скорость движения ворот | до 10,5 м/мин |
| Максимальное тяговое усилие | 800 Н |
| Интенсивность работы | 30% |
| Количество циклов | до 17 циклов в час |
| Модуль ведущей шестерни | 4 |
| Концевые выключатели | механические |
| Контроль движения | встроенный |
| Обнаружение препятствий | предусмотрено |
| Блок управления | встроенный, с дисплеем |
| Радиодекодирование | встроенное |
| Степень защиты корпуса | IP44 |
| Рабочая температура | от −20 до +55 °C |
| Цвет корпуса | серый RAL 7024 |
Характеристики приведены по техническим материалам производителя CAME.
Комплектация
CAME BX708AGS — 1 шт.
Электромеханический привод 230 В со встроенной платой управления для откатных ворот массой до 800 кг.
CAME CGZS — 5 шт.
Стальная зубчатая рейка длиной 1 метр, модуль 4. Общая длина реек в комплекте составляет 5 метров.
CAME AF43S — 1 шт.
Плата-радиоприёмник с рабочей частотой 433,92 МГц. Обеспечивает приём команд от пультов дистанционного управления.
CAME KRX1FXSY — 1 шт.
Светодиодная сигнальная лампа, которая включается во время движения ворот и предупреждает окружающих о работе автоматики.
CAME DIR10 — 1 комплект
Комплект фотоэлементов безопасности, состоящий из передатчика и приёмника. Контролирует наличие препятствий в зоне проезда.
CAME TOP44RBN — 2 шт.
Четырёхканальные пульты дистанционного управления с частотой 433,92 МГц.
Преимущества комплекта
- подходит для ворот массой до 800 кг;
- пять метров зубчатой рейки для ворот длиной около 5 метров;
- встроенный блок управления с дисплеем;
- контроль движения и обнаружение препятствий;
- механические концевые выключатели;
- плавная и стабильная работа;
- дистанционное управление с двух пультов;
- фотоэлементы безопасности в комплекте;
- светодиодная сигнальная лампа;
- подходит для частных и небольших коммерческих объектов;
- оригинальное оборудование CAME.
Важная информация
Комплект оборудования укомплектован зубчатой рейкой общей длиной 5 метров и рассчитан на откатные ворота длиной примерно до 5 метров.
При выборе автоматики необходимо учитывать не только длину, но также фактический вес створки, ветровую нагрузку, состояние роликового механизма и интенсивность эксплуатации.
Установка оборудования, прокладка кабелей, настройка автоматики и монтажные материалы в стоимость комплекта не входят и рассчитываются отдельно по факту после осмотра объекта.
Дополнительно могут потребоваться силовые и сигнальные кабели, защитная гофра или труба, крепёж, бетонное основание под привод, сварочные и строительные работы.
