Электромеханический привод 24 В DC для автоматизации откатных ворот массой до ≈400 кг. Подходит для частных домов и жилых комплексов с повышенной интенсивностью. Работает со стандартной обвязкой безопасности (фотоэлементы, сигнальная лампа, радиопульты).
Ключевые особенности
-
24 В, интенсивная работа: мягкий старт/стоп, регулируемые замедления, стабильная работа при частых циклах.
-
Контроль препятствий по энкодеру: точная настройка усилия, реверс/останов при встрече с преградой.
-
Встроенный контроллер: автозакрытие, режим «пешеходный проход», настройка скорости/усилия, сервисные таймеры.
-
Концевые выключатели: магнитные/механические — в зависимости от комплектации AGS, точная остановка створки.
-
Питание аксессуаров 24 В: фотоэлементы, приёмник, кнопки/панели; выход на сигнальную лампу.
-
Аварийная разблокировка ключом для ручного перемещения створки.
-
Опции: резервное питание от АКБ/модуля 24 В, подключение внешних устройств управления.
Технические характеристики (кратко)
-
Питание привода: 230 В AC → мотор 24 В DC
-
Тип ворот: откатные, масса створки до ~400 кг
-
Блок управления: встроенный, с меню/индикацией
-
Питание аксессуаров: 24 В
-
Концевики: магнитные или механические (по комплектации AGS)
-
Шестерня: под зубчатую рейку M4
-
Степень защиты: IP54 (для улицы)
-
Функции: автозакрытие, частичное открытие, регулировка скорости/усилия, замедления
Монтаж и подключение (общее)
-
Подготовьте фундамент и закладную плиту, выставьте привод по оси рейки.
-
Установите зубчатую рейку M4 с равномерным зазором к шестерне.
-
Подведите 230 В через автомат/УЗО; аксессуары подключите к клеммам 24 В.
-
Подключите фотоэлементы и сигнальную лампу, при необходимости — электрозамок/кнопки.
-
Обучите ход створки, задайте скорости/замедления и таймер автозакрытия, проверьте реверс при препятствии.
Комплект поставки
-

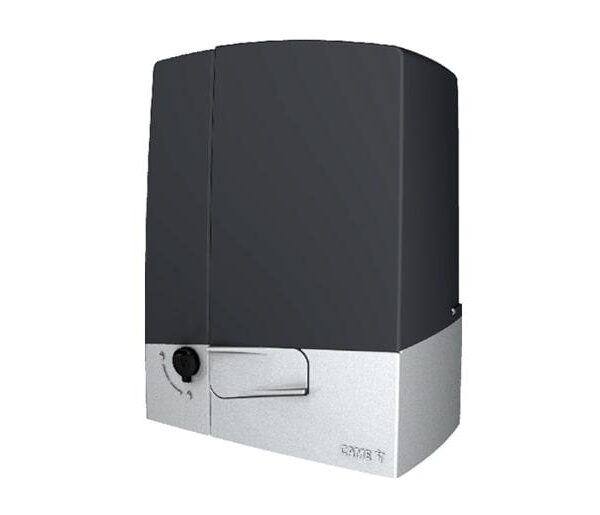

Привод BXV04AGS со встроенным контроллером
-

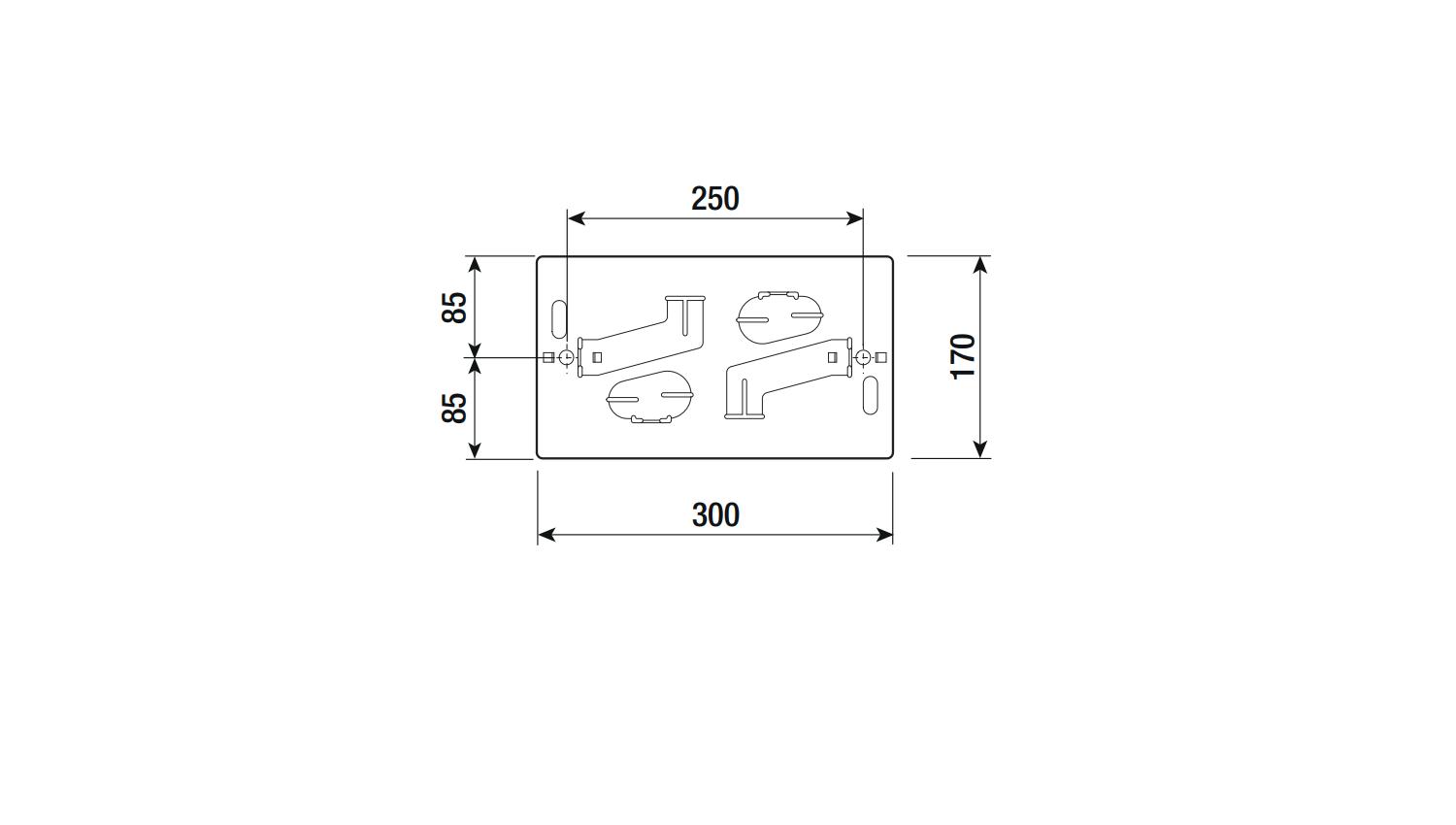

Основание/анкеры (по комплекту), ключи разблокировки
-
Краткая инструкция
Зубчатая рейка M4 и фотоэлементы приобретаются отдельно.
