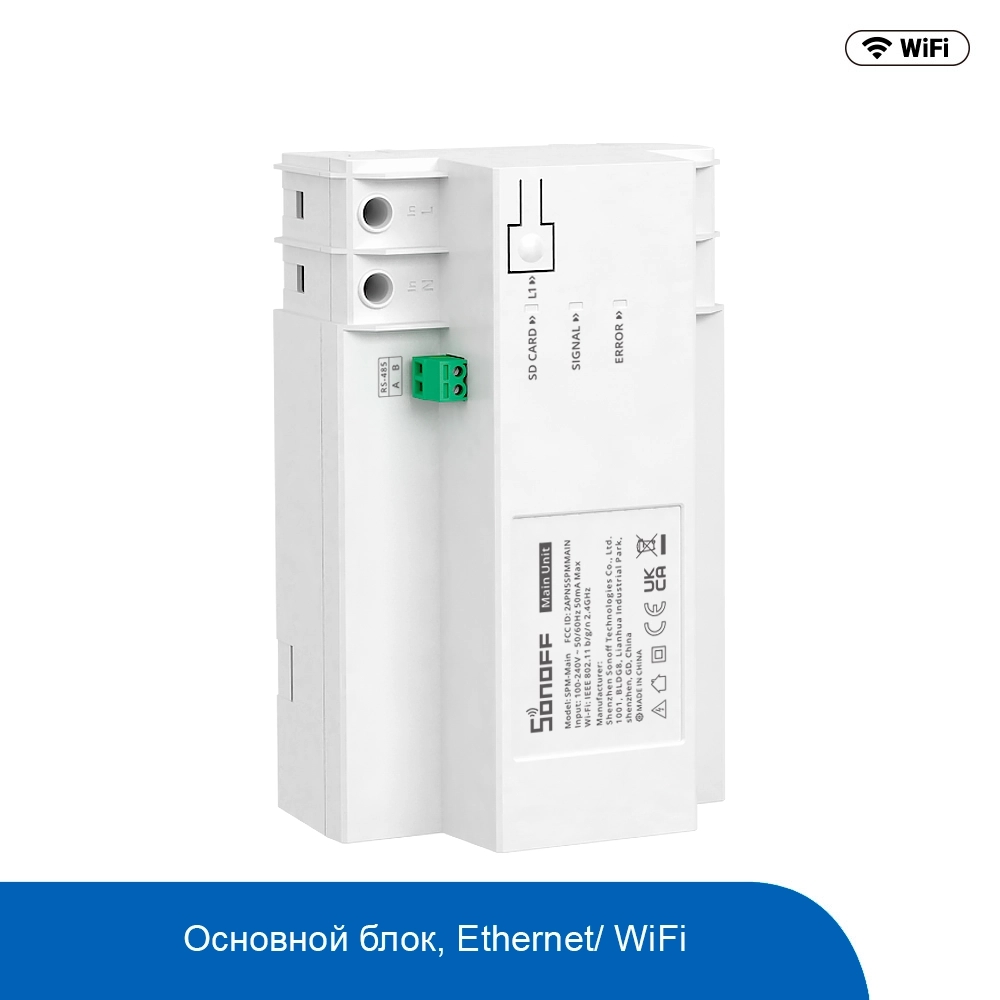

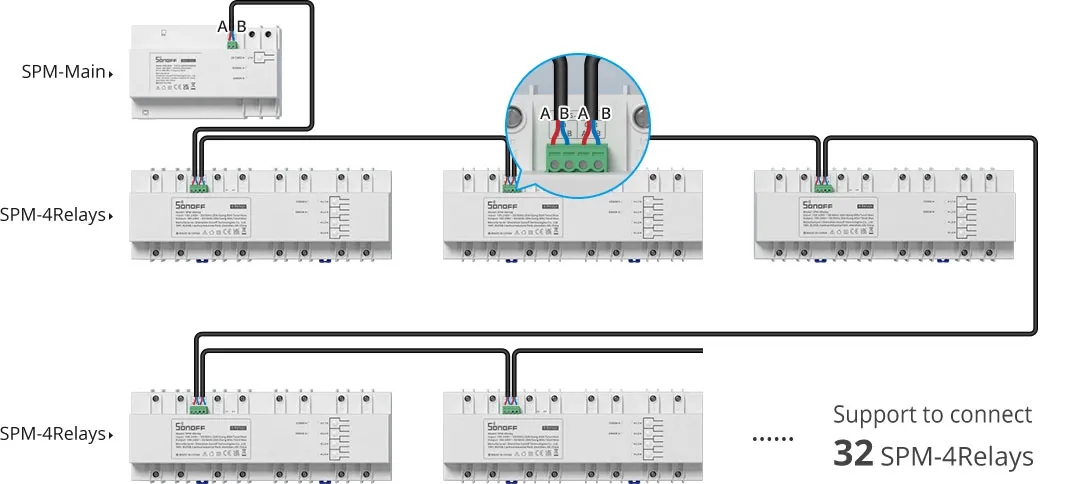

Устройство состоит из нескольких частей. Блок управления SPM-Main Unit. который осуществляет управление блоками SPM-4Relay и осуществляет связь с приложением eWeLink. К блоку управления можно подключить последовательно до 32 блоков SPM-4Relay, связь с блоками осуществляется по RS-485.
Устройство рассчитано на крепление на DIN рейку.
Устройство рассчитано на 20А на канал (80А на SPM-4Relay).
Устройство позволяет отслеживать в реальном времени и сохранять статистику потребление электрического тока за устройством на каждом канале.Каждый канал настраивается отдельно. Между каналами в SPM-4 Relay нет. Все каналы автономны.
Отчет о потреблении и нагрузках можно сохранить на SD карту. На корпусе есть разъем для установки. На SD карту сохраняется вся статистика за 180 дней. Сохраняется статистика раз в день с полным отчетом за сутки, по каждому каналу отдельно. Каналы нумеруются от «0» и выше (проверить как записывает с большим количеством SPM-4 Relay пока не представляется возможным. С одним блоком записывает каналы от 0 до 3).
Потребление записывается и во время отсутствия интернета. Потребление по каждому каналу можно измерить из приложения в конкретное время в вкладке «Текущее». В вкладке «История» предоставляются данные на время просмотра и график с потреблением посуточно. В реальном времени, пока, данные не предоставляются, но можно обновлять переключаясь между вкладками «История» и «Текущее».
Устройством нельзя поделиться с другим пользователем. Учтите, что при добавлении устройства расположение возможно менять только в пределах одного “Дома”. Передать в другие «Дома» Вашего приложения невозможно.
Можно установить различные пороговые значения для каждого канала при достижении которых канал устройства отключится, что позволяет обезопасить оборудование и электроприборы находящиеся за устройством.
В сценариях можно использовать как триггеры состояние каждого канала устройства. Как исполнительное устройство можно включать/выключать каждый канал устройства.
При установке в помещении куда заведено трехфазное питание, и Вы будете разделять на три линии, то данное устройство позволит Вам управлять каждой фазой в отдельности и вести статистику по расходу электроэнергии.
Подключение:

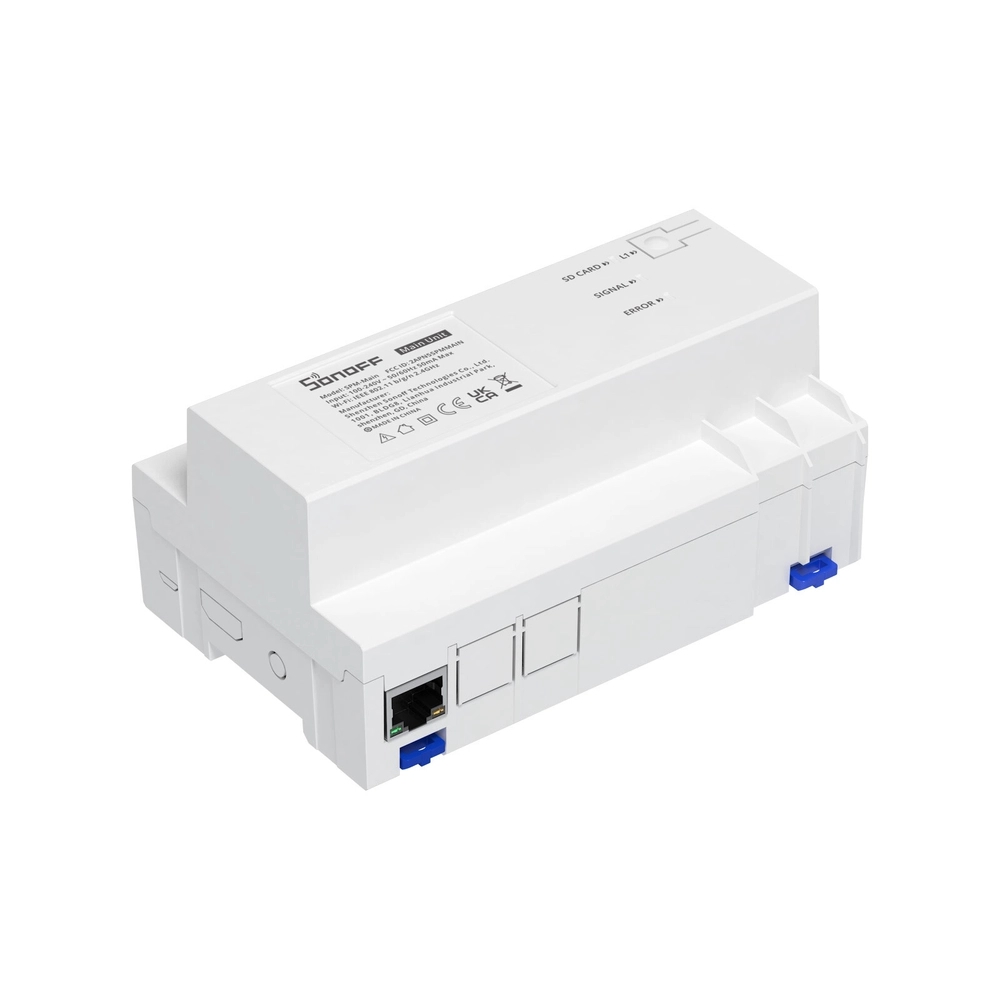

Sonoff Smart Stackable Power Meter (Main Unit) подключается в приложении через «Сопряжение по Bluetooth». У устройства есть несколько вариантов подключения, по WiFi и LAN.
В версии приложения eWeLink 4.26.1 добавлена функция комбинированного сопряжения. Теперь не надо выбирать вид сопряжения, кроме «Звуковое сопряжение». Приложение опрашивает все возможные устройства с разными видами сопряжения (Функция включается: В приложении /Профиль/-/Пробные функции/-/Добавить устройство/. После включения на главном экране появится плюсик в правом верхнем углу приложения).
Перед подключением к электросети и сопряжением с приложением ОБЯЗАТЕЛЬНО ознакомьтесь с инструкцией, которая идет в комплекте. Точно следуйте схеме подключения. Подключать только одну фазу нельзя. Не будет работать учет электроэнергии и не будет работать защита электросети. После установки устройства следите за тем, чтобы проводка никак не пересекалась и не было перекоса фаз.
Шаги по подключению устройства:
1. Запустить приложение eWelink
2. Выбрать “Сопряжение по Bluetooth” или использовать универсальный способ
3. Включить устройство. Устройство во время подключения может быть сразу подключено к LAN сети. После первого включения, устройство переходит в режим сопряжения автоматически. В течении 3 минут устройство будет пытаться соединиться с приложением, если такового не происходит, устройство переходит в автономный режим. Чтобы включить режим сопряжения, необходимо удерживать кнопку в течении 5 сек и после этого повторить сопряжение. Если удерживать кнопку более 10 сек устройство сбросится до заводских настроек.
Если хотите передать устройство кому-либо ОБЯЗАТЕЛЬНО удалите его из приложения.
4. После сопряжения, устройство готово к работе.
