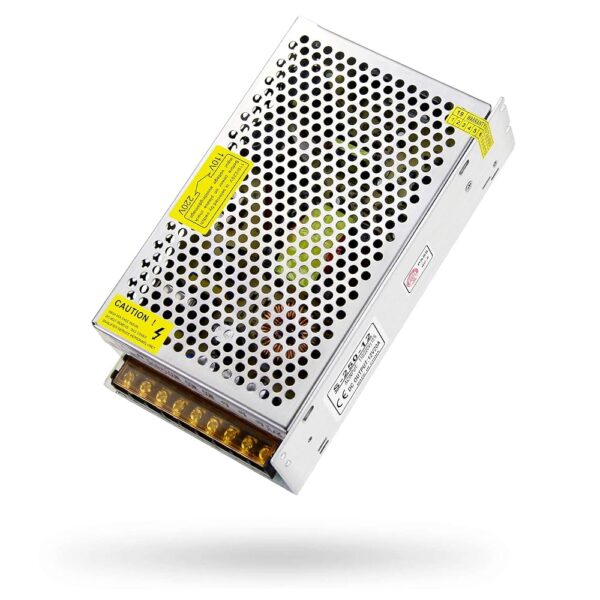

Блок питания 12 В, 10 А — металлический, перфорированный (120 Вт)
Надёжный импульсный источник питания для непрерывной работы 24/7 в системах видеонаблюдения, LED-освещения и СКУД. Перфорированный металлический корпус обеспечивает эффективное пассивное охлаждение, а набор защит гарантирует стабильность и безопасность.
Ключевые преимущества
-
12 В DC, ток до 10 А (мощность 120 Вт)
-
Пассивное охлаждение через перфорации корпуса — бесшумно
-
Регулировка выхода V-ADJ (~11.0–13.2 В) для компенсации падений на линии
-
Защиты: короткое замыкание (SCP), перегрузка по току (OCP), перенапряжение (OVP)
-
Светодиодный индикатор POWER, удобные клеммы L/N/PE и V+/V−
-
Подходит для круглосуточной работы в помещениях
Технические характеристики (типовые)
-
Вход: 100–240 В AC, 50/60 Гц
-
Выход: 12 В DC, до 10 А (120 Вт макс.)
-
Пульсации: ≤150 мВ (p-p)
-
КПД: до 85–88%
-
Диапазон температур: −10…+50 °C (рекоменд. вентилируемое помещение)
-
Охлаждение: пассивное (естественная конвекция)
-
Защита/восстановление: авто-восстановление после устранения причины
-
Корпус: сталь с перфорацией, открытая конструкция
-
Габариты (ориентир): порядка 160–200 × 100–110 × 40–55 мм
Примечание: показатели могут незначительно отличаться у разных партий/производителей в этом классе питания.
Области применения
-
IP/HD-CVI/AHD/TVI камеры, видеорегистраторы
-
Светодиодные ленты и контроллеры 12 В
-
Домофоны, электрозамки, контроллеры доступа
-
Сетевое оборудование и автоматика умного дома (12 В)
Схема подключения
-
Подайте питание 220 В на клеммы L и N, корпус заземлите на PE.
-
Подключите нагрузку к V+ и V−, соблюдая полярность.
-
При необходимости отрегулируйте напряжение триммером V-ADJ.
-
Перед включением убедитесь в надёжности всех соединений и наличии вентиляции.
Рекомендации по эксплуатации
-
Закладывайте запас по току 20–30% для круглосуточной работы (для 10 А — рабочая нагрузка 7–8 А).
-
Не закрывайте перфорации и не устанавливайте блок в герметичные ниши.
-
Используйте кабель нужного сечения; для длинных линий — повышайте сечение или корректируйте V-ADJ.
-
Эксплуатируйте в сухих помещениях, избегайте конденсата и пыли.
