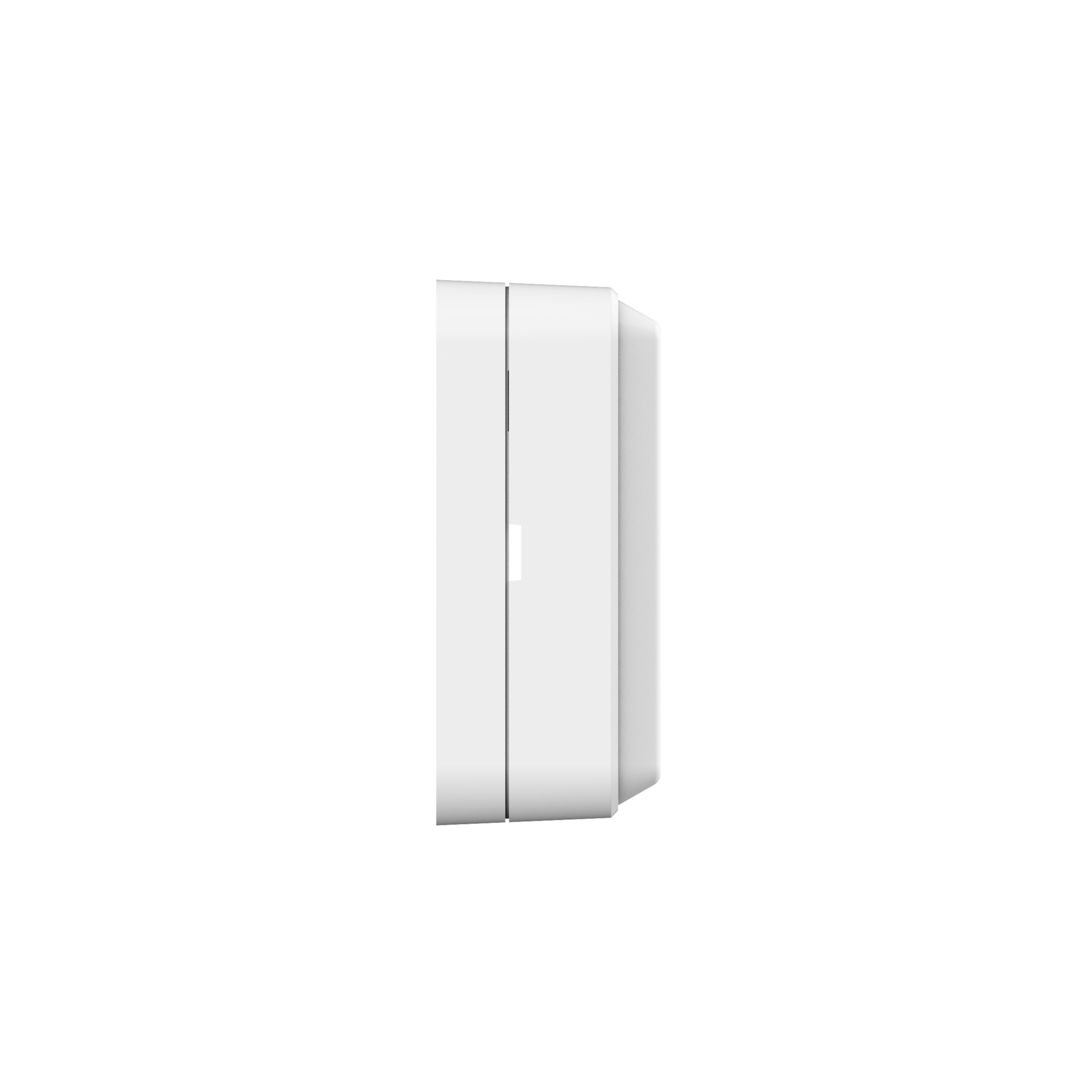

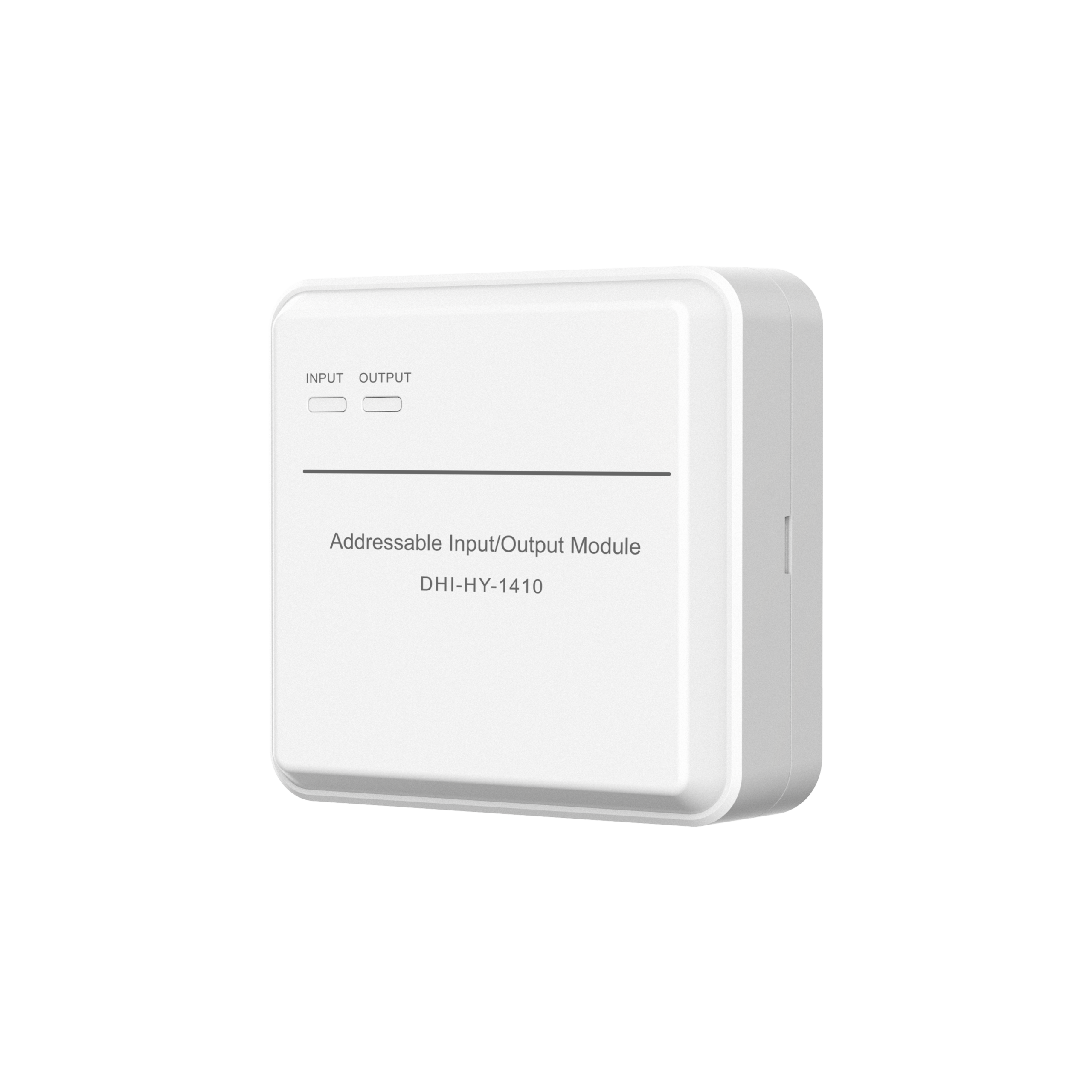

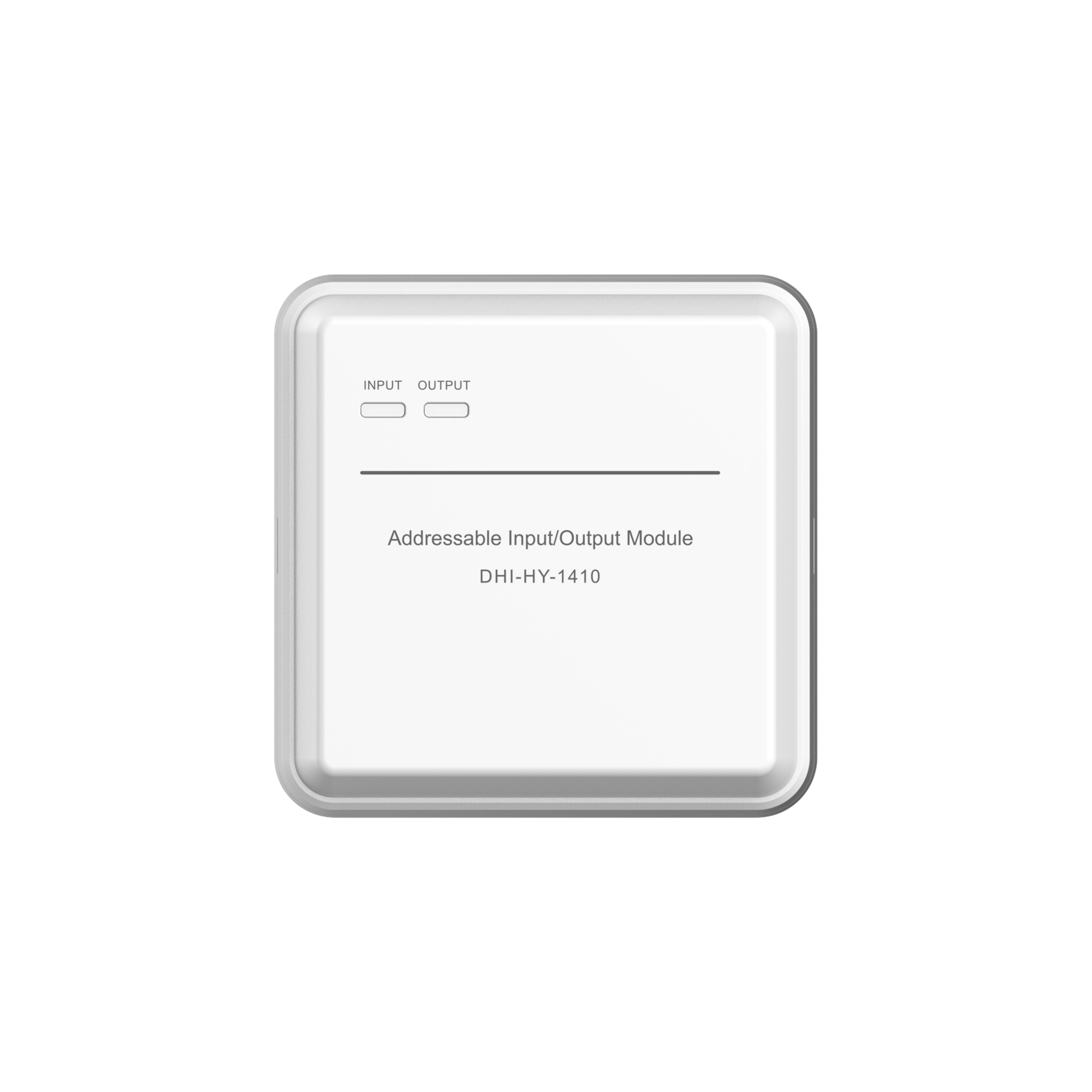

DHI-HY-1410 — адресный модуль ввода/вывода с пассивным (сухим) релейным выходом для системы пожарной сигнализации Dahua Wisualarm. Модуль предназначен для контроля состояния внешних устройств и управления исполнительным оборудованием: лифтами, противопожарными шторами, клапанами, вентиляцией, насосами и другими инженерными системами здания. Устройство работает совместно с адресными панелями DHI-HY-1022R и DHI-HY-1025R.
Что даёт на объекте
- Управление внешними исполнительными устройствами через сухой контакт.
- Контроль состояния оборудования по входному сигналу.
- Интеграция пожарной автоматики с инженерными системами здания.
- Точное определение места срабатывания благодаря адресации.
- Простое подключение по двухпроводной неполярной линии.
- Высокая надёжность и низкое энергопотребление.
Ключевые характеристики
- Адресный модуль ввода/вывода с пассивным выходом.
- Один вход контроля и один выход управления.
- Релейный выход типа «сухой контакт».
- Поддержка адресов от 1 до 254.
- Встроенный микропроцессор.
- Светодиодная индикация входа и выхода.
- Двухпроводное подключение без соблюдения полярности.
- Быстрая передача тревожных событий на панель управления.
Как это работает
Модуль подключается к адресному шлейфу пожарной сигнализации и контролирует состояние внешнего устройства через вход контроля. При получении команды от пожарной панели замыкается встроенное реле, которое запускает подключённое оборудование. Одновременно модуль может принимать сигнал обратной связи и контролировать исправность исполнительного устройства.
Монтаж и питание
- Рабочее напряжение: DC 24 В (16–28 В).
- Подключение: двухпроводное, неполярное.
- Максимальная длина линии: до 1500 м.
- Адресация: электронный кодировщик.
- Монтаж в монтажной коробке или на стене через основание.
- Температура эксплуатации: от −10°C до +55°C.
- Влажность: до 95% без конденсации.
Готовые сценарии
Управление лифтами
Автоматическая отправка лифта на основной этаж при пожаре.
Противопожарные шторы
Опускание противопожарных штор по сигналу пожарной тревоги.
Система дымоудаления
Запуск вентиляторов и открытие противопожарных клапанов.
Насосные станции
Управление пожарными насосами и контроль их состояния.
Торговые и жилые комплексы
Интеграция пожарной автоматики в единую систему безопасности здания.
Мини-FAQ
Чем отличается DHI-HY-1410 от DHI-HY-1410E?
DHI-HY-1410 использует сухой релейный контакт (DC 30 В / 2 А), а DHI-HY-1410E имеет активный выход DC 24 В / 40 мА.
Можно ли управлять пожарным насосом?
Да, через промежуточное реле или шкаф управления насосом.
С какими панелями работает модуль?
Совместим с адресными панелями Dahua Wisualarm серии HY-1022R и HY-1025R.
Характеристика
- Модель: DHI-HY-1410
- Тип: адресный модуль ввода/вывода с пассивным выходом
- Питание: DC 24 В (16–28 В)
- Ток контроля: ≤ 150 мкА
- Рабочий ток: ≤ 9 мА
- Выход: сухой контакт (реле)
- Параметры реле: DC 30 В / 2 А
- Подключение: двухпроводное, неполярное
- Диапазон адресов: 1–254
- Максимальная длина линии: ≤ 1500 м
- Индикация: красный LED
- Температура эксплуатации: −10°C…+55°C
- Влажность: ≤95%
- Размеры: 90 × 90 × 37 мм
- Вес: около 120 г
- Цвет: белый
- Стандарт: EN54-18 / GB16806-2006.
