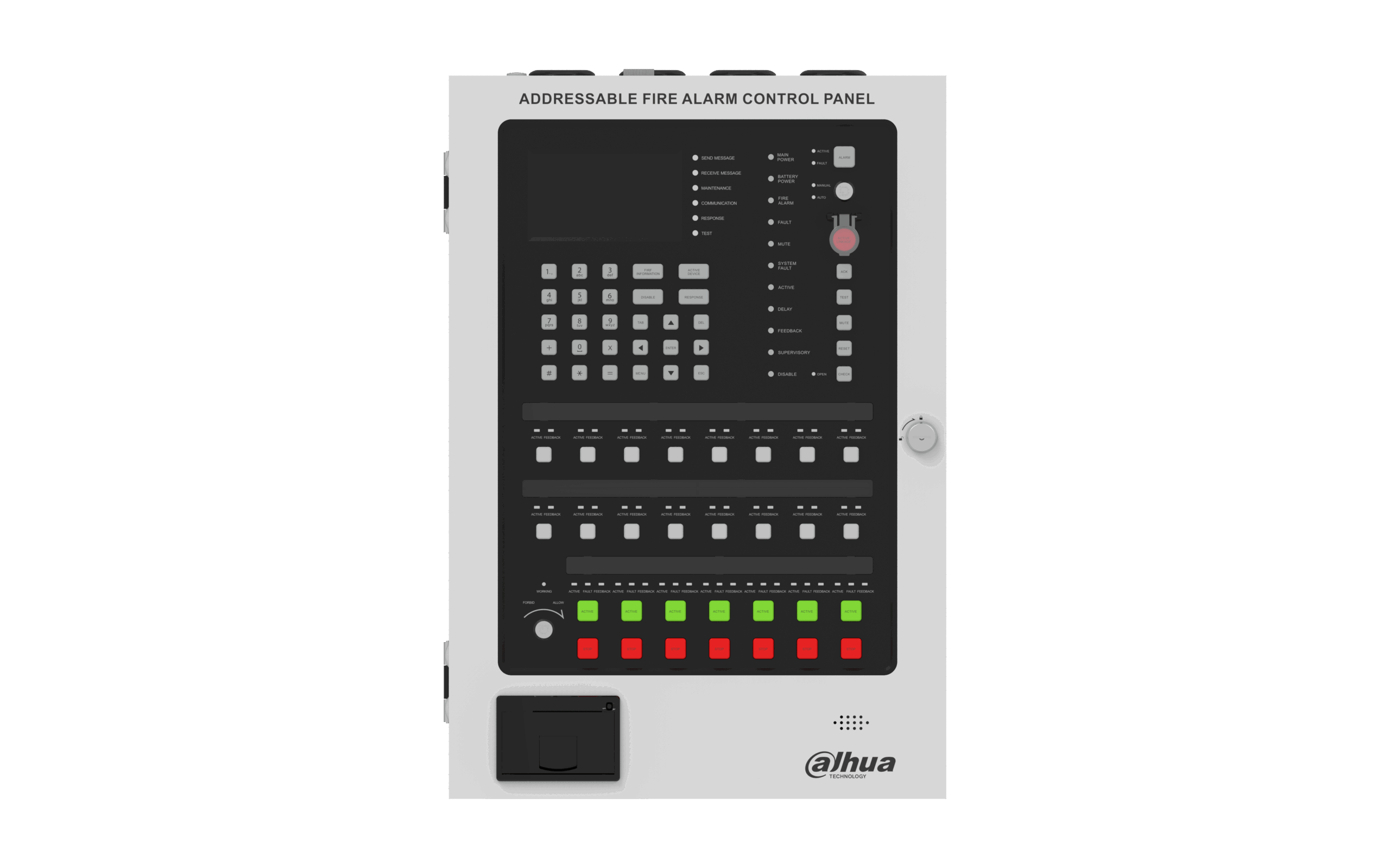

DHI-HY-1022R — современная адресная панель пожарной сигнализации Dahua с поддержкой до 254 адресных устройств на одном кольцевом шлейфе. Модель предназначена для построения профессиональных систем пожарной безопасности на объектах различного масштаба: жилых комплексах, гостиницах, торговых центрах, офисах, школах, складах и промышленных предприятиях. Панель поддерживает топологию Class A, обеспечивает высокую надежность связи и интеграцию с платформами DSS Pro и Wisualarm Cloud.
Что даёт на объекте
- Раннее обнаружение возгорания с точным определением адреса устройства.
- Контроль до 254 адресных извещателей и модулей.
- Снижение затрат на монтаж благодаря двухпроводной неполярной линии.
- Автоматическое переключение между основным и резервным питанием.
- Возможность интеграции с видеонаблюдением Dahua DSS Pro.
- Централизованный мониторинг крупных объектов.
- Поддержка каскадирования до 128 панелей.
Ключевые характеристики
- Тип: адресная панель пожарной сигнализации.
- Количество шлейфов: 1 кольцевой шлейф (Loop).
- Вместимость: до 254 адресных устройств.
- Топология: Class A.
- Дисплей: цветной LCD 4.3″, 480×272.
- Журнал событий: до 2048 записей.
- Связь между панелями: RS-485.
- Максимальное количество объединяемых панелей: 128.
- Максимальная длина линии: 1500 м (до 3000 м при расширении системы).
- Опциональный встроенный термопринтер.
- Поддержка облачной платформы Wisualarm Cloud.
- Интеграция с DSS Pro.
Как это работает
Панель постоянно опрашивает адресные извещатели и модули в кольцевом шлейфе. При обнаружении пожара система мгновенно определяет точный адрес устройства и формирует тревогу менее чем за одну секунду. Информация отображается на экране панели и может передаваться в систему диспетчеризации или видеонаблюдения.
Монтаж и питание
- Основное питание: AC 90–240 В, 50/60 Гц.
- Резервное питание: 2 аккумулятора 12 В / 5 А·ч.
- Рабочее напряжение системы: 16–28 В DC.
- Рекомендуемый кабель: 2×1.5 мм².
- Степень защиты корпуса: IP30.
- Температура эксплуатации: от −10°C до +40°C.
Готовые сценарии
Жилой комплекс
Подключение адресных дымовых извещателей, ручных кнопок и модулей управления системами дымоудаления.
Торговый центр
Интеграция с DSS Pro для отображения тревоги и автоматического вывода изображения с камер на пост охраны.

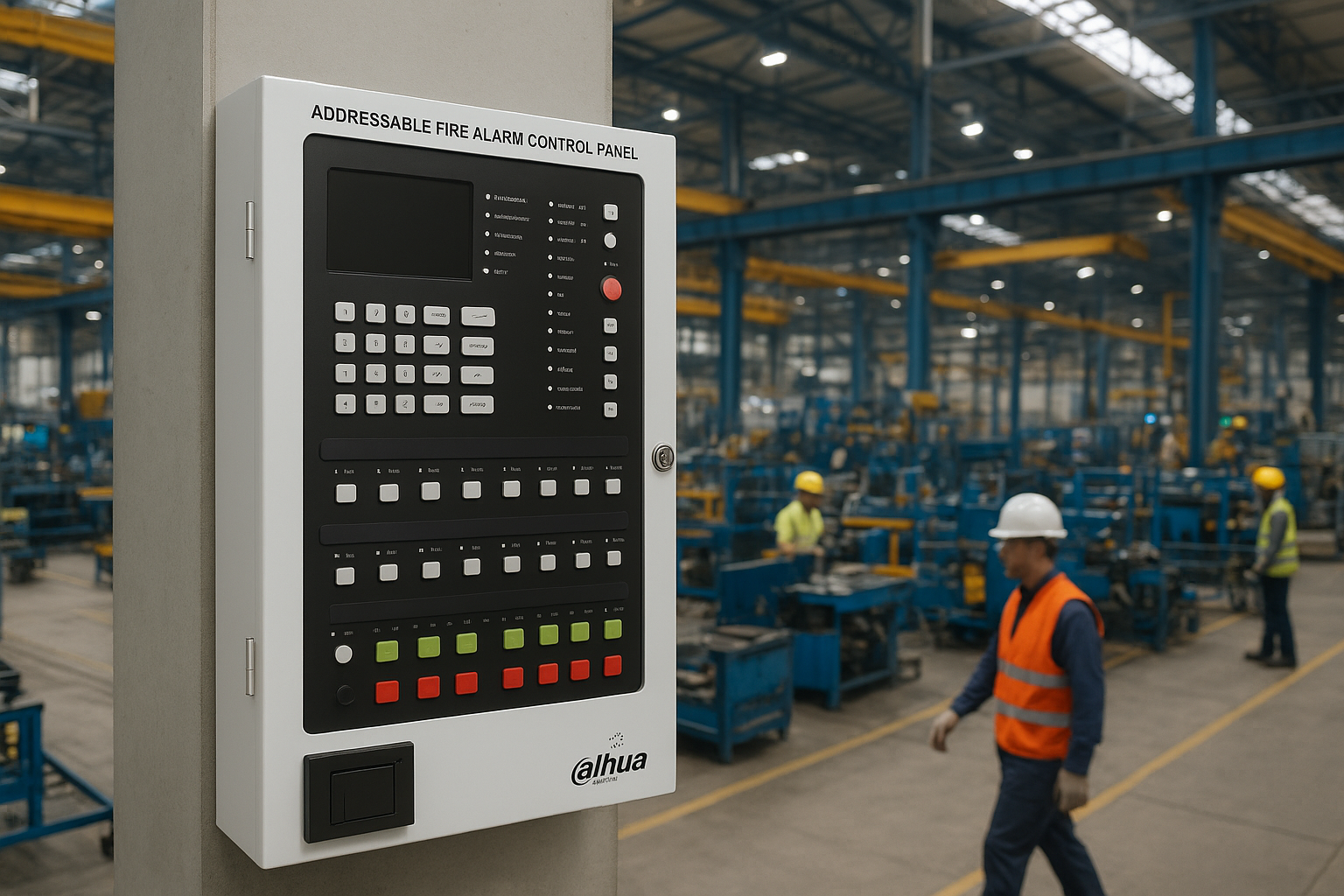

Склад или производство
Контроль больших площадей с возможностью объединения нескольких панелей по RS-485.
Мини-FAQ
Сколько устройств можно подключить?
До 254 адресных устройств на один шлейф.
Есть ли резервное питание?
Да, поддерживаются два аккумулятора 12 В 5 А·ч.
Можно ли интегрировать с видеонаблюдением Dahua?
Да, поддерживается работа через DSS Pro.
Поддерживается ли кольцевая линия?
Да, модель HY-1022R работает по схеме Class A.
Характеристика
- Модель: DHI-HY-1022R
- Тип системы: адресная пожарная сигнализация
- Шлейфы: 1 Loop
- Максимум устройств: 254
- Дисплей: 4.3″ LCD, 480×272
- Журнал событий: 2048 записей
- Основное питание: AC 90–240 В
- Резервное питание: 2×12 В / 5 А·ч
- Интерфейс связи: RS-485
- Максимум каскадируемых панелей: 128
- Длина линии связи: до 1500 м
- Кабель: 2×1.5 мм²
- Степень защиты: IP30
- Температура эксплуатации: −10°C…+40°C

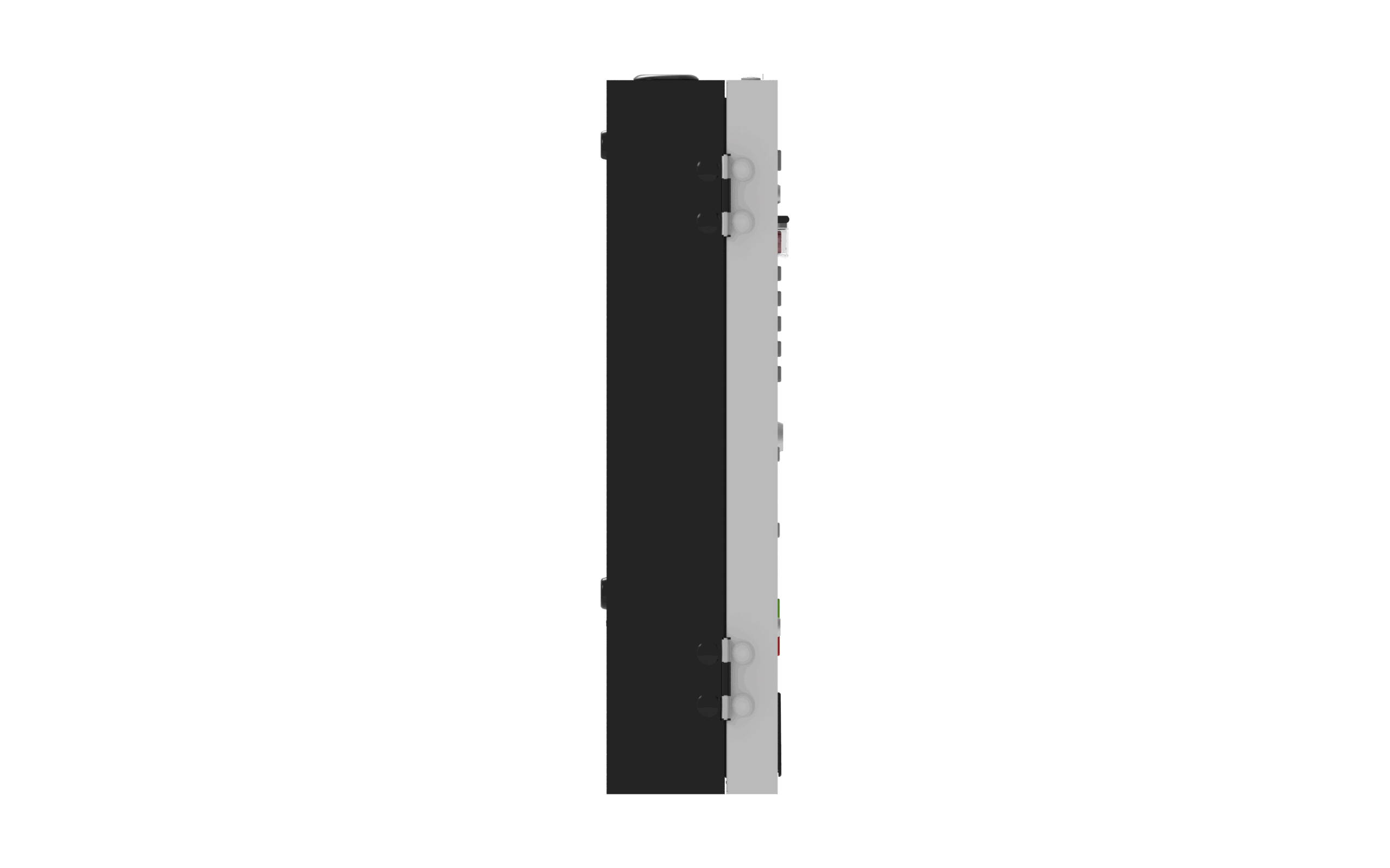

- Размеры: 333 × 115 × 480 мм
- Вес: 7 кг (10 кг с аккумуляторами)
- Сертификация: EN54-2, EN54-4
