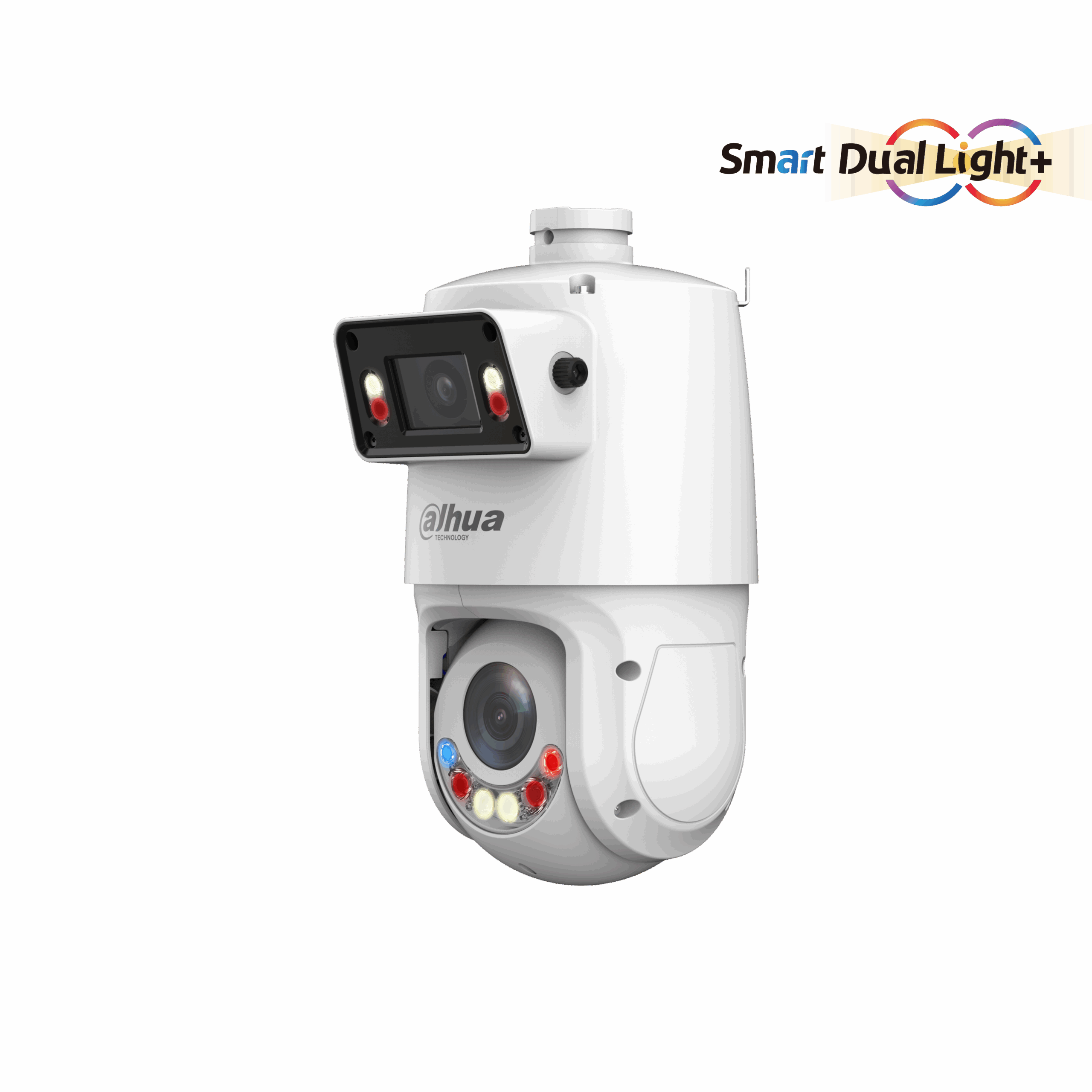

DH-SDT4E425-4F-GB-A-PV1 — двухмодульная X-Spans-камера: панорамный 4 Мп обзор (2.8 мм F1.0) и детальный PTZ-канал 4 Мп с 25× оптическим зумом (≈5–125 мм) работают как единая система. Панорама держит всю сцену, PTZ «подъезжает» к цели и берёт её в автосопровождение. Smart Dual Light+ (ИК + тёплый свет), красно-синяя мигалка и динамик обеспечивают активное сдерживание. Проводная сеть RJ-45, питание 12 В DC или PoE+ (802.3at), корпус IP66, широкий температурный диапазон.
Назначение
Периметры и въезды/КПП, парковки, фасады, проходы и протяжённые площадки — где нужен одновременный очень широкий обзор и «прицельный» крупный план с автосопровождением и отпугиванием нарушителя светом/звуком при полностью проводном подключении.
Ключевые особенности
-
Два канала в одном корпусе: панорама 4 Мп + детальный PTZ 4 Мп 25×.
-
Linkage-tracking: панорама «передаёт» цель PTZ-каналу; Auto Tracking Lite/3.0 сопровождает.
-
Smart Dual Light+: в дежурке ИК, по событию — тёплый свет (цветная фиксация).
-
Активное сдерживание: красно-синяя мигалка, 11 предзаписей + до 10 пользовательских сообщений (громкость 0–100 %, 1–10 повторов).
-
ИИ-аналитика: Perimeter Protection, SMD 4.0 (человек/транспорт), Face Detection, AcuPick-поиск по целям.
-
Надёжность: IP66, TVS 6000 В, работа при низких/высоких температурах.
Видео и оптика
Панорамный канал (обзор):
-
Сенсор 1/2.8″ CMOS, 4 Мп (2560×1440), до 25/30 к/с.
-
Объектив 2.8 мм F1.0; углы H ~100° / V ~50° / D ~120°.
-
Обработка: DWDR, 2D/3D DNR, BLC/HLC, Defog, режимы День/Ночь (Auto/Цвет/Ч/Б).
Детальный канал (PTZ):
-
Сенсор 1/2.8″ STARVIS CMOS, 4 Мп (2560×1440), до 25/30 к/с.
-
Объектив ≈5–125 мм F1.6–F3.6, 25× оптический зум; FoV H ~52° → ~3°.
-
Обработка: WDR 120 дБ, 2D/3D DNR, BLC/HLC, Defog, EIS, цифровой зум до 16×.
PTZ
-
Диапазоны (деталь): Pan 0…360° (endless), Tilt −15…+90°, авто-флип 180°.
-
Скорости: ручные Pan 0.1–200°/с / Tilt 0.1–120°/с; пресет-скорости до Pan 240°/с / Tilt 200°/с.
-
300 пресетов, 8 туров (до 32 точек), 5 паттернов, 5 сканов, Power-off Memory, Idle Motion.
Подсветка и активное сдерживание
-
Панорама: ИК до ~30 м, тёплый свет до ~30 м (2 IR + 2 warm).
-
PTZ-канал: ИК до ~100 м, тёплый свет до ~50 м (Fusion-модули + IR), режим Zoom Priority.
-
Сдерживание: красно-синяя мигалка (настройка длительности/частоты) и громкий динамик (11 пресетов + пользовательские сообщения).
Интеллект и события
-
Perimeter Protection (IVS): линия, вторжение, «ограждение», блуждание, оставленный/изъятый предмет, быстрый проход, парковка, скопление людей; классификация человек/авто.
-
SMD 4.0, Face Detection (атрибуты/эмоции), AcuPick.
-
Linkage-tracking + Auto Tracking — автоматическое сопровождение цели PTZ-каналом.
-
Действия: запись/снимок, включение подсветки/мигалки/звука, push-уведомление.
Связь и хранение
-
Проводная сеть: RJ-45 10/100 (без 4G/SIM).
-
Потоки: до 3; кодеки Smart H.265+/H.265/Smart H.264+/H.264/MJPEG, CBR/VBR; суммарно до ~64 Мбит/с.
-
Локальное хранилище: microSD до 512 ГБ, FTP/SFTP, NAS; клиенты — мобильное приложение и VMS/NVR.
Питание и климат/корпус
-
12 В DC, 3 А ±10 % или PoE+ (802.3at).
-
Потребление: базово ~14 Вт / макс. до ~25 Вт (подсветки + обогрев стекла + сирена/свет + PTZ).
-
IP66, TVS 6000 В; −40…+65 °C, влажность ≤95 %.
-
Корпус из литого сплава, кабельный ввод с уплотнением.
Корпус и монтаж
-
Габариты ≈160 × 184 × 305 мм, масса ≈3.4 кг.
-
Монтаж: стена/парапет/труба/угол (кронштейны серии PFB/PFA).
-
Рекомендации: высота 3–6 м; учесть минимальную дистанцию фокусировки на максимальном зуме.
Характеристики
-
Концепция: X-Spans — панорама 4 Мп + PTZ 4 Мп 25×
-
Панорама: 1/2.8″ CMOS, 2560×1440 до 25/30 к/с, 2.8 мм F1.0, H ~100°
-
PTZ-канал: 1/2.8″ STARVIS, 2560×1440 до 25/30 к/с, ≈5–125 мм F1.6–F3.6, 25×
-
Подсветка: панорама IR 30 м / тёплый 30 м; PTZ IR ~100 м / тёплый ~50 м
-
Интеллект: Perimeter Protection, SMD 4.0, Face Detection, AcuPick, Linkage-tracking + Auto Tracking
-
Сеть/хранение: RJ-45 10/100, Smart H.265+/H.265/H.264+/H.264/MJPEG; microSD до 512 ГБ
-
PTZ: Pan 0…360° / Tilt −15…+90°, 300 пресетов, туры/паттерны/сканы
-
Питание/потребление: 12 В DC или PoE+, ~14–25 Вт
-
Защита/климат: IP66, TVS 6000 В, −40…+65 °C
-
Габариты/вес: ≈160 × 184 × 305 мм, ≈3.4 кг
